關于網線水晶頭的制作，這個對會制作的朋友非常簡單，但對于接觸不多的朋友制作起來就比較吃力，網線水晶頭用的時間長了，也容易損壞，會自己接線還是很省事的。剛開始時候總會擔心線頭接錯，今天就來與大家一起說說網線水晶頭接法圖解，簡單，一看就會。

步驟一：工具準備

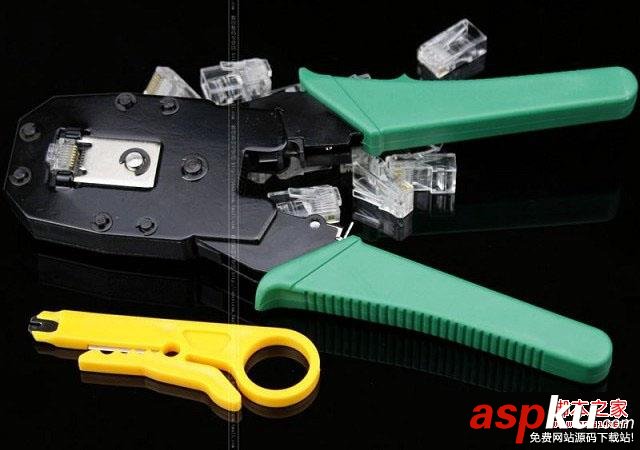

1、具有8P槽的壓線鉗一個。

2、五類網線，也就是現在最常用的網線若干米。

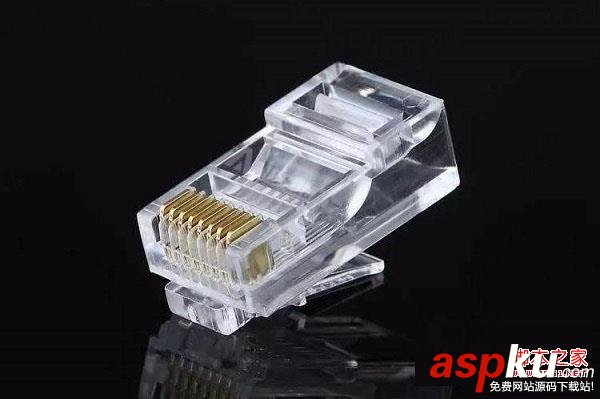

3、RJ-45插頭，也就是所謂的水晶頭若干。

PS：理論上水晶頭只需要2個，以防萬一，多備一些。

步驟二：了解網線標準線序

標準568A：1綠白，2綠，3橙白，4藍，5藍白，6橙，7棕白，8棕

標準586B：1橙白，2橙，3綠白，4藍，5藍白，6綠，7棕白，8棕

上網只用到1 2 3 6 1.2下傳3.6上傳，電話用4.5 7.8是做為電源用，有些設備要，國際標準。

TIA/EIA-568B:1、白橙，2、橙，3、白綠，4、藍，5、白藍，6、綠，7、白棕，8、棕 TIA/EIA-568A:1、白綠，2、綠，3、白橙，4、藍，5、白藍，6、橙，7、白棕，8、棕

步驟三：直通線和交叉線接法。

直通線：兩頭都是568B標準。用于連接：

PC(電腦)—————————— HUB(集線器)

PC(電腦)—————————— SWITCH(交換機)

PC(電腦)—————————— ROUTER(路由器)

HUB(集線器)———————— HUB(集線器)的級連口

SWITCH(交換機)—————— HUB(集線器)的級連口

SWITCH(交換機)—————— SWITCH(交換機)級連口

SWITCH(交換機)—————— ROUTER(路由器)

交叉線：一頭是568A，另一頭是568B。用來連接

PC(電腦)——————————PC(電腦)

HUB(集線器)————————HUB(集線器)

SWITCH(交換機)——————SWITCH(交換機)

ROUTER(路由器)——————ROUTER(路由器)

補充一下，配置網絡設備要用反轉線。

簡單的說!直通線就是兩端線序相同的線，用于不同設備之間互連，交叉線就是兩端線序不同的線，用于同種設備之間互連。

步驟四：實際網線水晶頭制作步驟：

步驟1、用壓線鉗將網線的膠皮剪掉長約2cm即可。

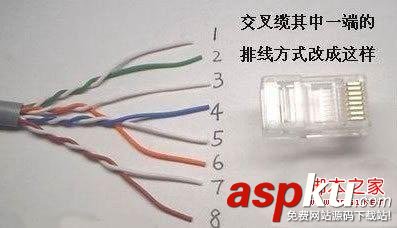

步驟2、按照上面說的標準線序把網線排列好，可能情況如下圖：

步驟3、把8股線末端剪齊。

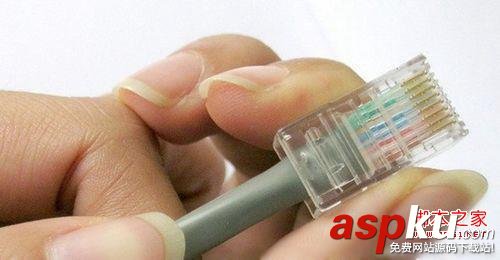

步驟4、將水晶頭有塑料彈簧片的一端向下，有金屬針腳的一端向上，把整齊的8股線插入水晶頭，并使其緊緊的頂在頂端。

步驟5、把水晶頭插入8P的槽內，用力的握緊壓線鉗即可!

最好就是使用工具測試下網線是否接線成功了。

以上就是網線水晶頭接法詳細步驟介紹了，希望能夠幫到大家。其實網線水晶頭接法就是這么簡單，動動手就能完成，大家趕緊去試試吧。
