電腦主板跳線怎么接?電腦機箱與主板跳線接法圖解教程

2022-04-16 14:19:58
字體:
來源:轉載
供稿:網友

  電腦組裝其實并不難,對于一個DIY老手三下五除二就組裝好了,但對于新手裝機來說,最大的難點就是主板與機箱之間的跳線的接法,那么電腦主板跳線怎么接?下面武林網小編分享一下電腦機箱與主板跳線接法圖解教程。

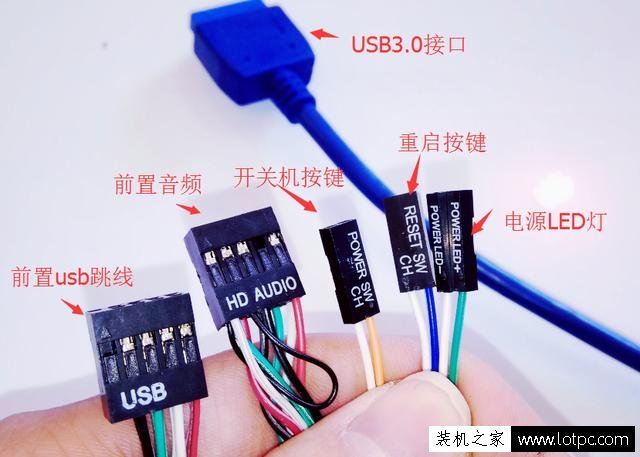

  這款機箱上的跳線如下,包括前置Usb跳線、前置音頻(HD AUDIO)、開關機按鍵(POWER SW)、重啟按鍵(RESET SW)、電源電源LED燈(Power LED)、此外還有硬盤指示燈(HDD LED{下圖少了一個}),如下圖所示:

電腦主板跳線怎么接?電腦機箱與主板跳線接法圖解教程

電腦機箱與主板跳線

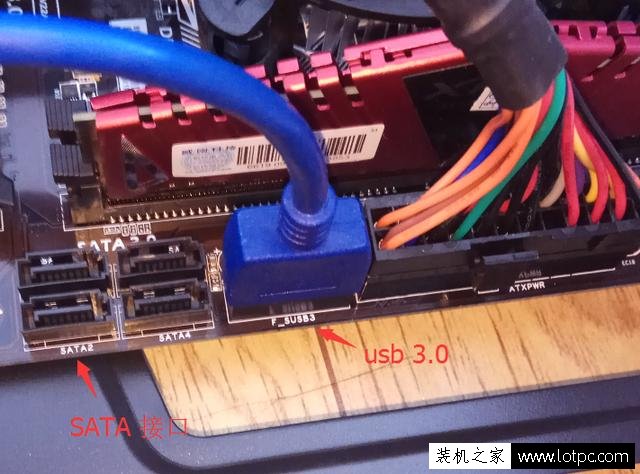

  首先將USB3.0插入主板usb3.0接口,放心有防呆設計的,插反了插不進去的。

電腦主板跳線怎么接?電腦機箱與主板跳線接法圖解教程

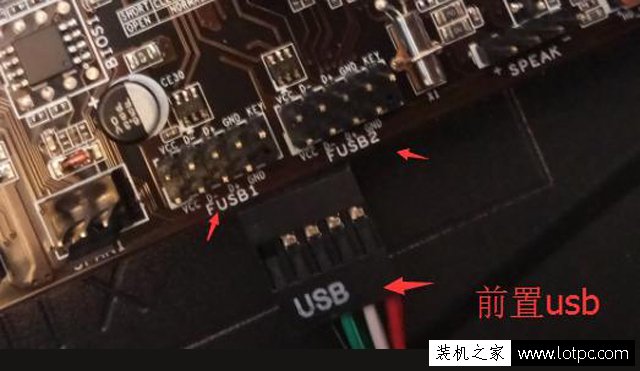

  再來插入前置USB接口和前置音頻接口,這些接口也是有防呆設計的,因此如果錯了是無法插入的,首先先插USB接口,USB標識的接口對應主板上的USB標識接口上。

電腦主板跳線怎么接?電腦機箱與主板跳線接法圖解教程

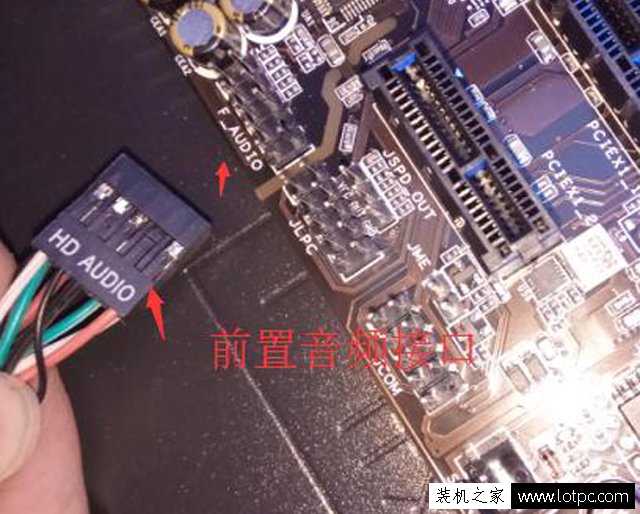

  HD AUDIO前置音頻接口是對應接入主板上AUDIO標識上,這個不插,機箱前面耳機插孔是沒有聲音的。

電腦主板跳線怎么接?電腦機箱與主板跳線接法圖解教程

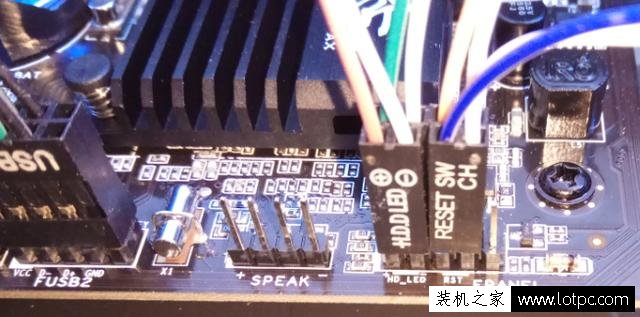

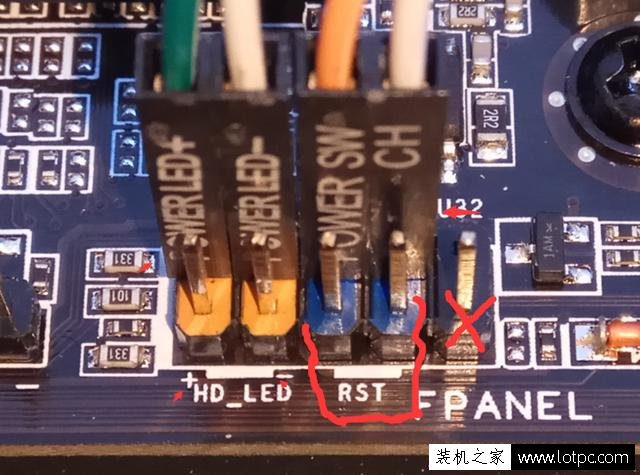

  好了,下面開始插入開關機跳線,主板上面已有明確的標識,根據標識插入即可:

電腦主板跳線怎么接?電腦機箱與主板跳線接法圖解教程

  LED燈分正負極的,彩色的線為正極,白色的線為負極,因此千萬不要插反了,后果不堪設想。

電腦主板跳線怎么接?電腦機箱與主板跳線接法圖解教程

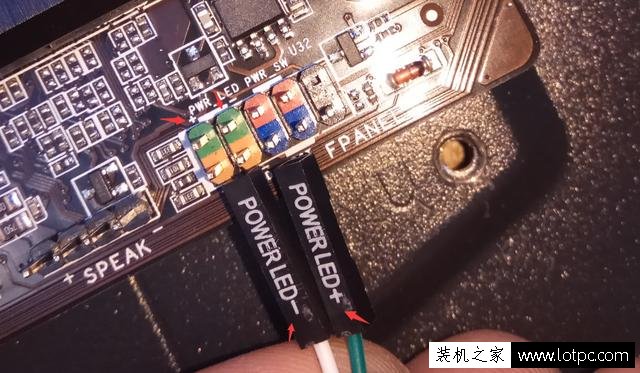

  切記,白色的跳線為負極,插在右邊,如下圖所示。

電腦主板跳線怎么接?電腦機箱與主板跳線接法圖解教程

  以上就是武林網小編分享的電腦機箱與主板跳線接法圖解教程,如果你機箱與主板上的跳線不會接,那么可以參考一下以上圖文教程。

  如果您覺得不詳細可以閱讀:機箱線怎么接主板 DIY電腦機箱跳線與主板連接圖解
