前段時間有小伙伴問我，CPU和顯卡供電線為什么要那么多條12v和地線，我用萬用表量了一下都是一條線上還是并聯的我可以把多余的剪掉嗎？

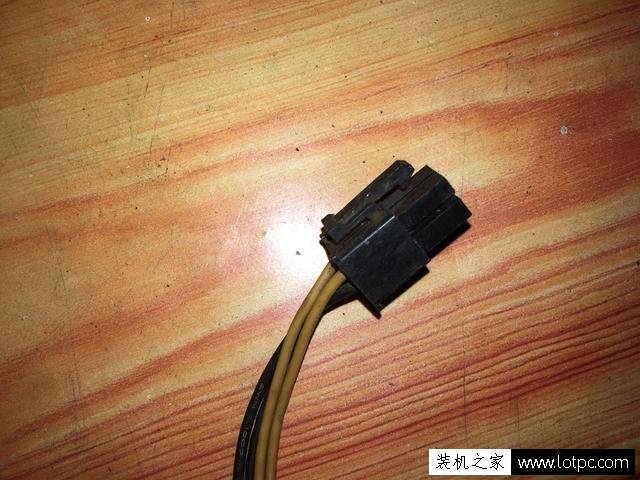

  那么我就講一下為什么要用那么多條供電線，先說一下普通小板 h61 h81 h110等這些小板基本都采用了4pin的供電端口，當然b85系列的技嘉小板用的是8pin供電接口然而并沒有卵用，那么普通小板為什么要用兩條地線和兩條12v呢？

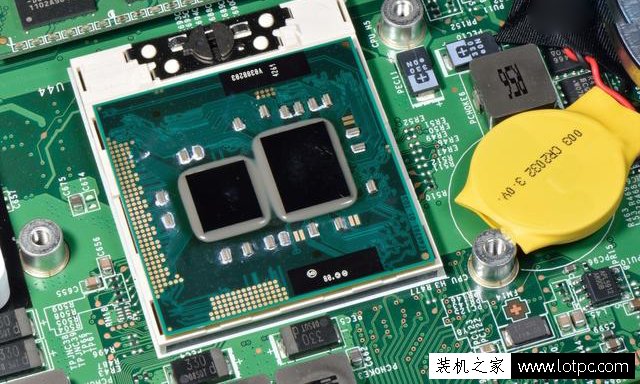

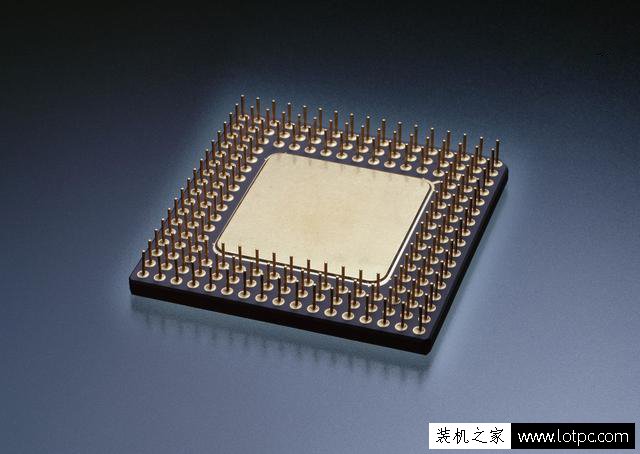

  先說英特爾CPU的功耗，一般奔騰或酷睿i3功耗都在60w左右，然而并不需要4pin的供電實際一個地線和一條12v即可，廠家為了供電穩定和線材的使用壽命讓線材不負載所以使用了4pin供電，那么這四根線到底可以托起多大功耗的CPU呢？

  經過試驗2pin可以滿載60w，24小時工作，線材微熱但是沒有高溫，那么使用4pin試驗滿載130w，24小時工作，線材微熱無高溫癥狀，那么4pin都可以托起130w為什么現在還要設計8pin的供電線呢？

  由于為了安全問題廠家設計電源線時改為滿載情況下，供電線材保證不高出正常環境溫度+5°，多幾條線的原應就是不讓線材長期負載工作，就好比一個高壓水泵用一根細水管抽水，沒有兩根細水管抽的快是一樣的道理。

  一般家用CPU基本不會太高功耗4pin供電就夠了，最好是把線插全了，不懂電路的小伙伴們千萬不要私自剪掉電源的供電線，如果嫌線多，看著丑可以找個維修師傅把線剪掉換成單根粗的，進行整理一定要找一個懂得，否則你的電腦可能會全軍覆沒。

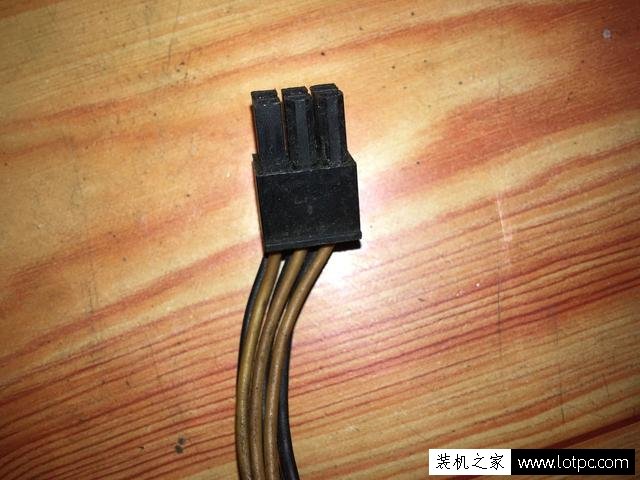

  顯卡的供電線的原理，跟CPU一樣，也是可以進行改造的，此線是6pin的，實際可以改成兩條線，這個需要動手能力強的小伙伴呦。

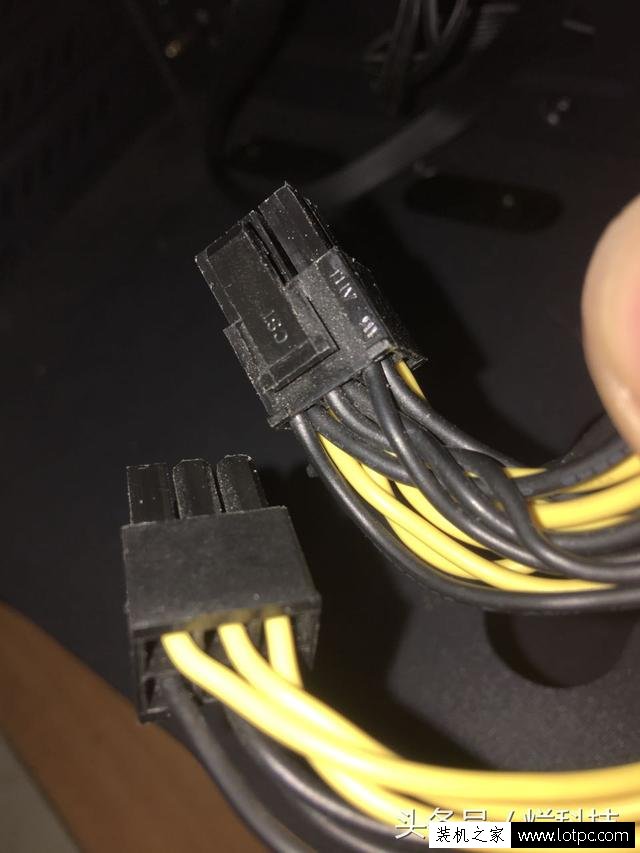

  `這個總共14pin黑的全部是地線，黃的是12v，注意：電源線材供電方式以實際電源為準，有的沒有顏色，需要自己量一下。
