POWER SW、RESET SW、POWER LED、HDD LED電腦主板跳線怎么接?

2022-04-16 14:14:06
字體:
供稿:網友

組裝一臺電腦其實很簡單,相信對于普通用戶來說,在組裝電腦的過程中最難的部分就是電腦主板跳線接法,但其實主板和跳線上都有了標注,我們跟著標注正確接入即可,一般接口上都防呆設計,但是POWER SW、RESET SW、POWER LED、HDD LED卻沒有防呆設計,有些需要區別正負極。那么POWER SW、RESET SW、POWER LED、HDD LED電腦主板跳線怎么接?下面武林網來詳細講解一下,幫助大家更好的理解主板跳線。

POWER SW、RESET SW、POWER LED、HDD LED電腦主板跳線怎么接?

主板跳線接法教程

跳線標注的英文代表什么含義?

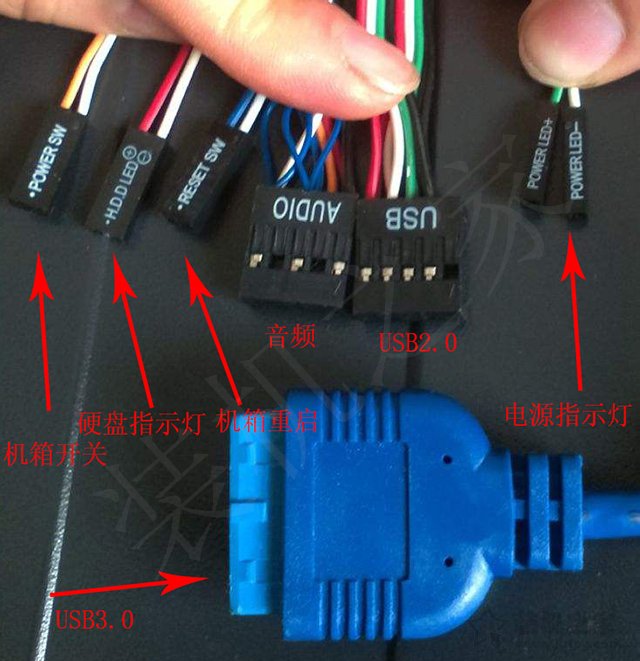

除了AUDIO、USB2.0、USB3.0接口都有防呆設計,插錯是無法插入的,按照主板標注來插入即可。所以這里我們重點來說下標注了POWER SW、RESET SW、POWER LED、HDD LED的主板跳線,具體的含義如下:

POWER SW、RESET SW、POWER LED、HDD LED電腦主板跳線怎么接?

電腦主板跳線含義

1、POWER SW:機箱開關機按鍵;

2、RESET SW:機箱重啟按鍵;

3、Power LED:電源指示燈;

4、HDD LED:硬盤指示燈;

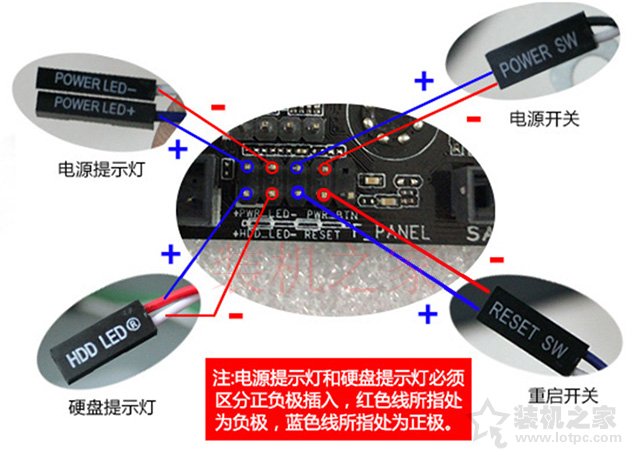

主板跳線接法圖解:

找到主板跳線位置,我們分別對應插入即可,主板跳線接法圖解如下圖所示。

POWER SW、RESET SW、POWER LED、HDD LED電腦主板跳線怎么接?

主板跳線接法圖解

注:電源指示燈(Power LED)和硬盤指示燈(HDD LED)必須區別正負極,電源開關(POWER SW)和重啟鍵(RESET SW)是不用區分正負極的,需要注意一下,如上圖所示,藍色線所指處為正極,而紅色線所指處為負極。

以上就是武林網分享的POWER SW、RESET SW、POWER LED、HDD LED電腦主板跳線接法,我們按照主板跳線接法圖解來對應插入即可,希望本文能夠幫助到大家。
