1、為了配置方便，建議使用2臺電腦來配置，如上圖所示，電腦1用網線連接到路由器1;電腦4用網線連接到路由器2。這樣設置起來更加的簡便，步容易出錯。WDS橋接的特點：兩臺路由器的SSID無線信號名稱、信道和無線密碼必須是一樣的!

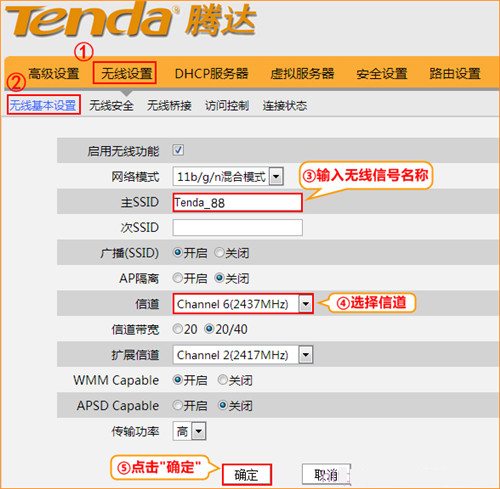

2、無線基本設置：點擊“無線設置”——>“無線基本設置”——>設置“主SSID”本例設置為：Tenda_88——>“信道”選擇：6——>點擊“確定”。

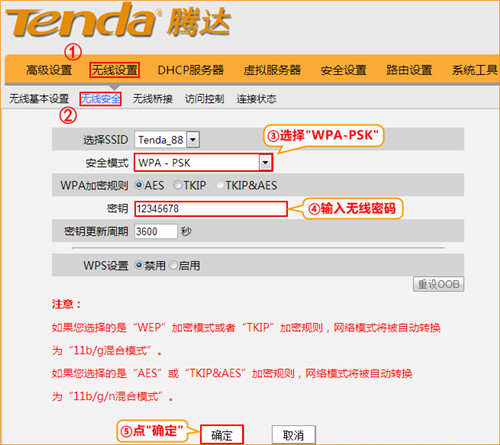

3、配置W3002R路由器1：無線安全設置：點擊“無線設置”——>“無線安全”選擇：WPA-PSK——>設置“密碼”，本例設置為：12345678——>點擊“確定”。

溫馨提示：請記錄好W3002R路由器1上的無線SSID、信道和無線密碼，因為在配置另外一臺W3002R路由器2的時候會用到。

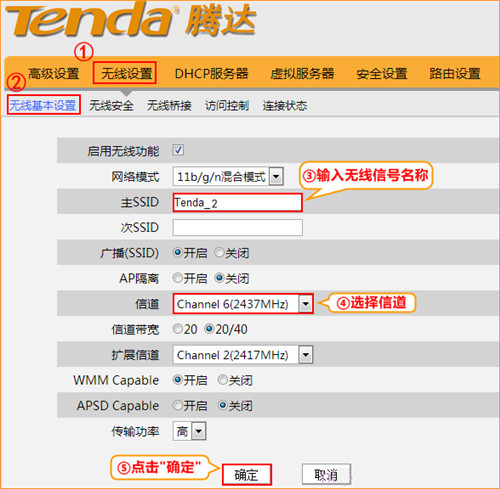

4、配置W3002R路由器2：無線基本設置：點擊“無線設置”——>“無線基本設置”——>設置“主SSID”本例設置為：Tenda_2——>“信道”選擇：6(與路由器1的信道相同)——>點擊“確定”。

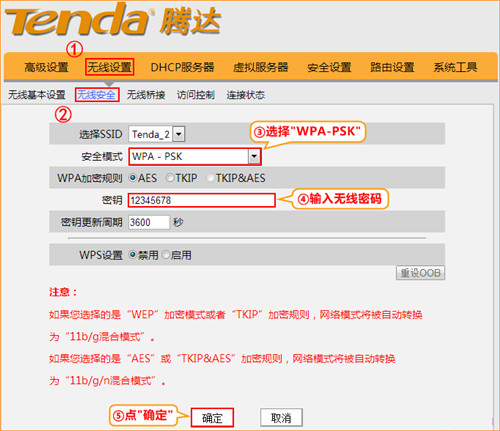

5、無線安全設置：點擊“無線設置”——>“無線安全”選擇：WPA-PSK——>設置“密碼”，本例設置為：12345678——>點擊“確定”。

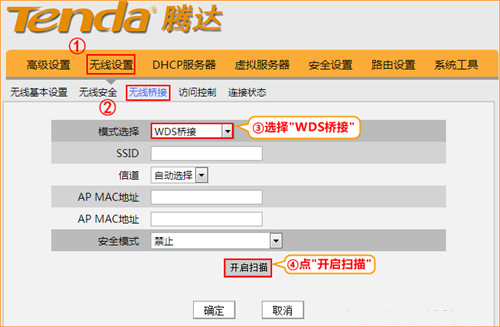

6、WDS橋接設置：點擊“無線設置”——>“無線橋接”——>“模式選擇”選擇：WDS橋接——>點擊“掃描”。

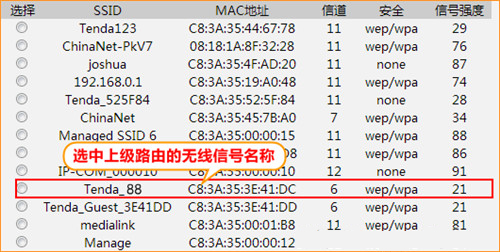

在掃描的結果中，找到W3002R路由器1的SSID進行連接。

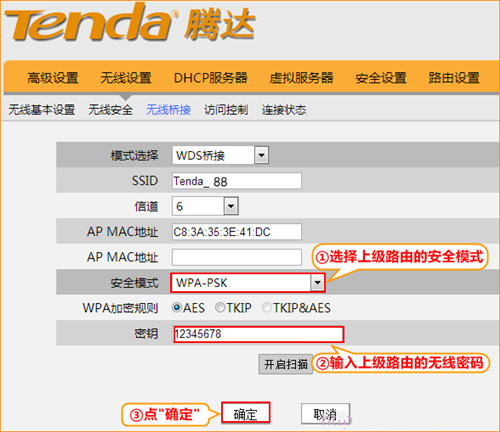

“無線安全”選擇：WPA-PSK——>設置“密碼”，本例設置為：12345678(注意：“無線安全”和“密碼”與W3002R路由器1上的相同。)

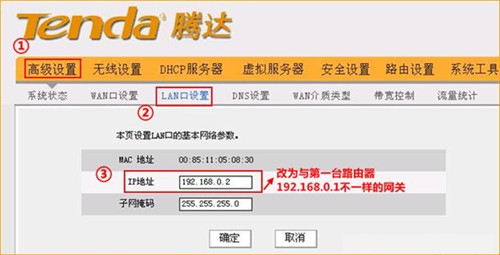

7、更改LAN口設置：點擊“高級設置”——>“LAN口設置”， 修改路由器的登陸IP為192.168.0.2——>點擊“確定”。

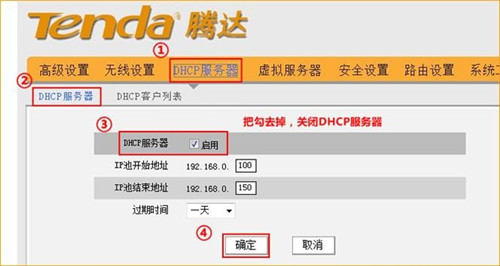

8、關閉DHCP服務：點擊“DHCP服務器”——>“DHCP服務器”——>不勾選“啟用”——>點擊“確定”。

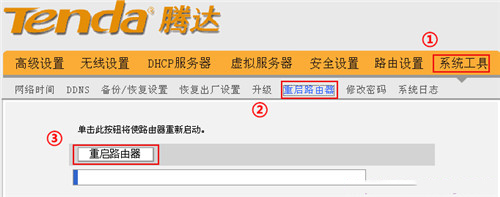

9、重啟W3002R路由器2：點擊“系統工具”——>“重啟路由器”——>“重啟路由器”即可，如下圖所示：

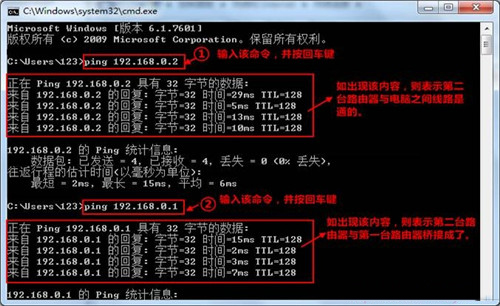

10、檢驗WDS配置是否成功：點擊第二臺電腦桌面左下角的開始—運行—輸入CMD, 彈出黑色對話框子之后在光標處輸入如下ping 192.168.0.1和ping 192.168.0.2命令，如出現下圖所示內容，就證明橋接成功了。
