BIOS設置圖解教程圖文

2020-10-27 20:36:33

字體：大中小

供稿：網友

BIOS（basic input output system 即基本輸入輸出系統）設置程序是被固化到計算機主板上的ROM芯片中的一組程序，其主要功能是為計算機提供最底層的、最直接的硬件設置和控制。BIOS設置程序是儲存在BIOS芯片中的，只有在開機時才可以進行設置。CMOS主要用于存儲BIOS設置程序所設置的參數與數據，而BIOS設置程序主要對技巧的基本輸入輸出系統進行管理和設置，是系統運行在最好狀態下，使用BIOS設置程序還可以排除系統故障或者診斷系統問題。

在我們計算機上使用的BIOS程序根據制造廠商的不同分為：AWARD BIOS程序、AMI BIOS程序、PHOENIX BIOS程序以及其它的免跳線BIOS程序和品牌機特有的BIOS程序，如IBM等等。

目前主板BIOS有三大類型，即AWARD AMI和PHOENIX三種。不過，PHOENIX已經合并了AWARD，因此在臺式機主板方面，其雖然標有AWARD-PHOENIX，其實際還是AWARD的BIOS的. Phoenix BIOS 多用于高檔的586原裝品牌機和筆記本電腦上，其畫面簡潔，便于操作。

AWARD BIOS程序圖解教程STANDARD CMOS SETUP（標準CMOS設定）

用來設定日期、時間、軟硬盤規格、工作類型以及顯示器類型

BIOS FEATURES SETUP(BIOS功能設定)

用來設定BIOS的特殊功能例如病毒警告、開機磁盤優先程序等等

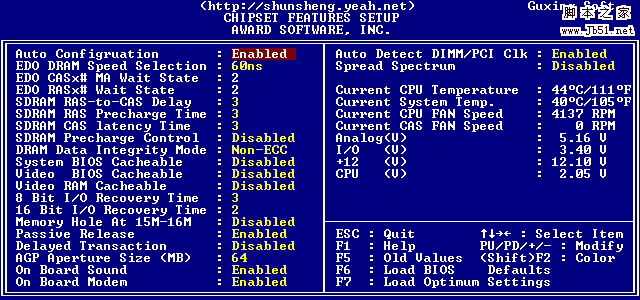

CHIPSET FEATURES SETUP（芯片組特性設定）

用來設定CPU工作相關參數

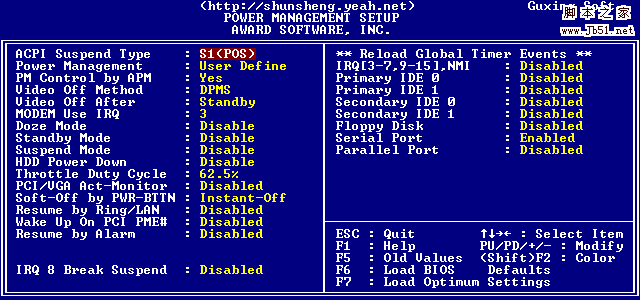

POWER MANAGEMENT SETUP（省電功能設定）

用來設定CPU、硬盤、顯示器等等設備的省電功能

PNP/PCI CONFIGURATION（即插即用設備與PCI組態設定）

用來設置ISA以及其它即插即用設備的中斷以及其它差數

LOAD BIOS DEFAULTS（載入BIOS預設值）

此選項用來載入BIOS初始設置值

LOAD OPRIMUM SETTINGS（載入主板BIOS出廠設置）

這是BIOS的最基本設置，用來確定故障范圍

INTEGRATED PERIPHERALS（內建整合設備周邊設定）

主板整合設備設定

SUPERVISOR PASSWORD（管理者密碼）

計算機管理員設置進入BIOS修改設置密碼

USER PASSWORD（用戶密碼）

設置開機密碼

IDE HDD AUTO DETECTION（自動檢測IDE硬盤類型）

用來自動檢測硬盤容量、類型

SAVE&EXIT SETUP（儲存并退出設置）

保存已經更改的設置并退出BIOS設置

EXIT WITHOUT SAVE（沿用原有設置并退出BIOS設置）

不保存已經修改的設置，并退出設置

STANDARD CMOS SETUP（標準CMOS設定）圖2

標準CMOS設定中包括了DATE和TIME設定，您可以在這里設定自己計算機上的時間和日期。

下面是硬盤情況設置，列表中存在PRIMARY MASTER 第一組IDE主設備；PRIMARY SLAVE 第一組IDE從設備；SECONDARY MASTER 第二組IDE主設備；SECONDARY SLAVE 第二組IDE從設備。這里的IDE設備包括了IDE硬盤和IDE光驅，第一、第二組設備是指主板上的第一、第二根IDE數據線，一般來說靠近芯片的是第一組IDE設備，而主設備、從設備是指在一條IDE數據線上接的兩個設備，大家知道每根數據線上可以接兩個不同的設備，主、從設備可以通過硬盤或者光驅的后部跳線來調整。

后面是IDE設備的類型和硬件參數，TYPE用來說明硬盤設備的類型，我們可以選擇AUTO、USER、NONE的工作模式，AUTO是由系統自己檢測硬盤類型，在系統中存儲了1－45類硬盤參數，在使用該設置值時不必再設置其它參數；如果我們使用的硬盤是預定義以外的，那么就應該設置硬盤類型為USER，然后輸入硬盤的實際參數（這些參數一般在硬盤的表面標簽上）；如果沒有安裝IDE設備，我們可以選擇NONE參數，這樣可以加快系統的啟動速度，在一些特殊操作中，我們也可以通過這樣來屏蔽系統對某些硬盤的自動檢查。

SIZE 表示硬盤的容量；CYLS 硬盤的柱面數；HEAD硬盤的磁頭數；PRECOMP寫預補償值；LANDZ著陸區，即磁頭起停扇區。最后的MODE是硬件的工作模式，我們可以選擇的工作模式有：NORMAL普通模式、LBA邏輯塊地址模式、LARGE大硬盤模式、AUTO自動選擇模式。NORMAL模式是原有的IDE方式，在此方式下訪問硬盤BIOS和IDE控制器對參數部作任何轉換，支持的最大容量為528MB。LBA模式所管理的最大硬盤容量為8.4GB，LARGE模式支持的最大容量為1GB。AUTO模式是由系統自動選擇硬盤的工作模式。

圖2中其它部分是DRIVE A和DRIVE B軟驅設置，如果沒有B驅動器，那么就NONE驅動器B設置。我們可以在這里選擇我們的軟驅類型，當然了絕大部分情況中我們不必修改這個設置。

VIDEO 設置是用來設置顯示器工作模式的，也就是EGA/VGA工作模式。

HALT ON 這是錯誤停止設定，ALL ERRORS BIOS：檢測到任何錯誤時將停機；NO ERRORS：當BIOS檢測到任何非嚴重錯誤時，系統都不停機；ALL BUT KEYBOARD：除了鍵盤以外的錯誤，系統檢測到任何錯誤都將停機；ALL BUT DISKETTE：除了磁盤驅動器的錯誤，系統檢測到任何錯誤都將停機；ALL BUT DISK/KEY：除了磁盤驅動器和鍵盤外的錯誤，系統檢測到任何錯誤都將停機。這里是用來設置系統自檢遇到錯誤的停機模式，如果發生以上錯誤，那么系統將會停止啟動，并給出錯誤提示。

我們可以注意到圖 2 右下方還有系統內存的參數：BASE MEMORY：基本內存；extended 擴展內存；other 其它內存；total MEMORY 全部?jī)?nèi)存。

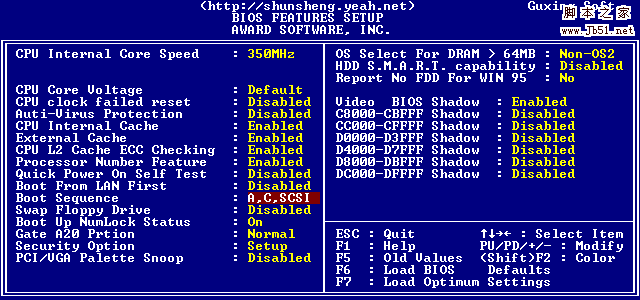

BIOS FEATURES SETUP(BIOS功能設定)圖3

ENABLED是開啟，DISABLED是禁用，使用PAGE UP和PAGE DOWN可以在這兩者之間切換。

CPU INTERNAL CORE SPEED：CPU 當前的運行速度；

VIRUS WARNING：病毒警告；

CPU INTERNAL CACHE/EXTERNAL CACHE（CPU內、外快速存取）；

CPU L2 GACHE ECC CHECKING （CPU L2『第二級緩存』快速存取記憶體錯誤檢查修正）；

QUICK POWER ON SELF TEST（快速開機自我檢測）此選項可以調整某些計算機自檢時檢測內存容量三次的自檢步驟；

CPU UPDATE DATA（CPU更新資料功能）；

BOOT FROM LAN FIRST（網絡開機功能）此選項可以遠程喚醒計算機。

BOOT SEQUENCE（開機優先順序）這是我們常常調整的功能，通常我們使用的順序是：A、C、SCSI,CDROM，如果您需要從光盤啟動，那么可以調整為ONLY CDROM ，正常運行最好調整由C盤啟動.

BIOS FALSH PROTECTION（BIOS寫入保護）；

PROCESSOR SERIAL NUMBER（系統自動檢測奔騰3處理器）；

SWAP FLOPPY DRIVE（交換軟驅盤符）；

VGA BOOT FROM（開機顯示選擇）；

BOOT UP FLOPPY SEEK（開機時是否自動檢測軟驅）；

BOOT UP NUMLOCK STATUS（開機時小鍵盤區情況設定）；

TYPEMATIC RATE SETTING（鍵盤重復速率設定）；

TYPEMATIC RATE(CHARS/SEC，字節/秒)；

TYPEMATIC DELAY（設定首次延遲時間）

SECURITY OPTION（檢測密碼方式）如設定為SETUP,則每次打開機器時屏幕均會提示輸入口令(普通用戶口令或超級用戶口令,普通用戶無權修改BIOS設置),不知道口令則無法使用機器;如設定為SYSTEM則只有在用戶想進入BIOS設置時才提示用戶輸入超級用戶口令。

Memory Parity Check:如果機器上配置的內存條不帶奇偶校驗功能,則該項一定要設為Disable,目前除了服務器外大部分微機(包括品牌機)的內存均不帶奇偶校驗.

圖 3

PCI/VGA PALETTE SNOOP（顏色校正）；

ASSIGN IRQ FOR VGA（分配IRQ給VGA）IRQ即系統中斷地址。

OS SELECT FOR DRAM>64MB（設定OS2使用內存容量）如果正在使用OS/2系統并且系統內存大于64MB,則該項應為Enable,否則高于64MB的內存無法使用,一般情況下為Disable.；

HDD S.M.A.R.T. capability（硬盤自我檢測）此選項可以用來自動檢測硬盤的工作性能，如果硬盤即將損壞，那么硬盤自我檢測程序會發出警報。

REPORT NO FDD FOR WIN95（分配IRQ6給FDD）FDD就是軟驅。

VIDEO BIOS SHADOW（使用VGA BIOS SHADOW）用來提升系統顯示速度，一般都選擇開啟。C8000-CBFFFF Shadow:該塊區域主要來映射擴展卡(網卡,解壓卡等)上的ROM內容,將其放在主機RAM中運行,以提高速度。

圖 4

最新 AMI Bios 設置全程圖解

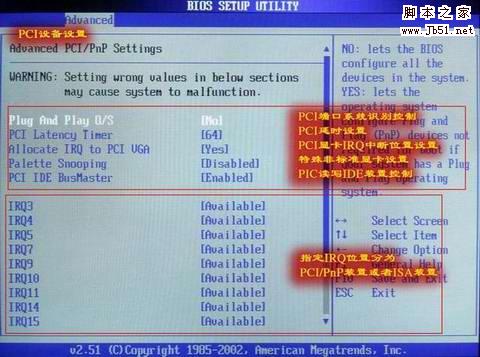

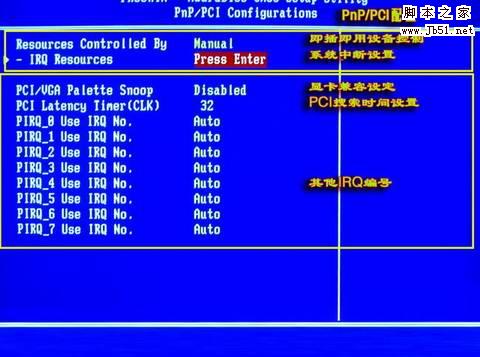

這里是設置即插即用和PCI的高級設定項目，一般用戶不需要改動任何項目，都保持默認就可以了。在進行本設置設定時，不正確的數值將導致系統損壞！

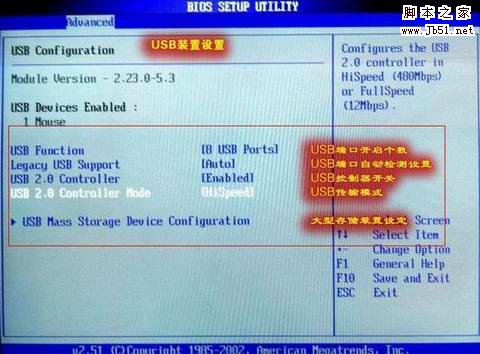

6.USB Configuration（USB裝置設置）

USB端口裝置設定，大家一看就明白，無須多講！只是那個傳輸模式里面有個FullSpeed和HiSpeed，如果大家是USB2.0的就把它設置成HiSpeed，F(xiàn)ullSpeed是模擬高速傳輸，沒有HiSpeed的快！

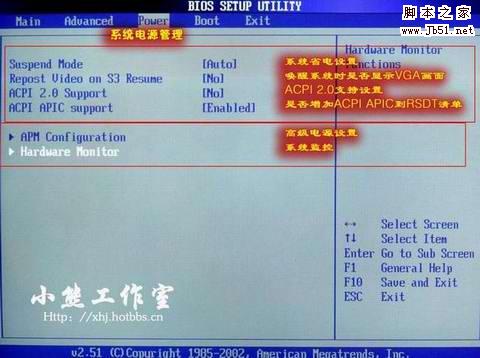

三．Power（電源管理設置）如圖：

前面四個沒有什么好講，因?yàn)橹靼迤放撇煌钥赡苡行┯脩魶]有上面的選項，主要有APM Configuration（高級電源設置）和Hardware Monitor（系統監控）兩個選項。

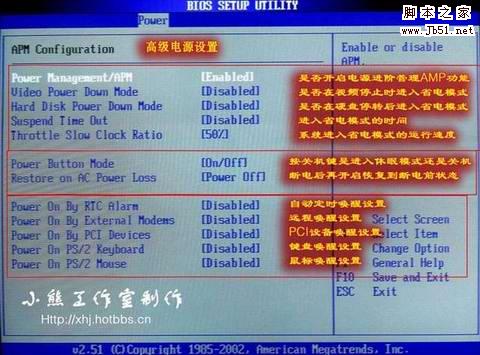

1. APM Configuration（高級電源設置）

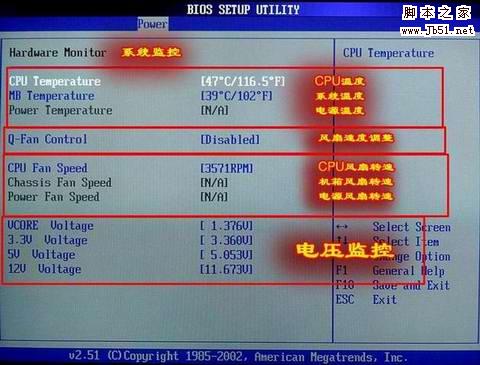

2．Hardware Monitor（系統監控）

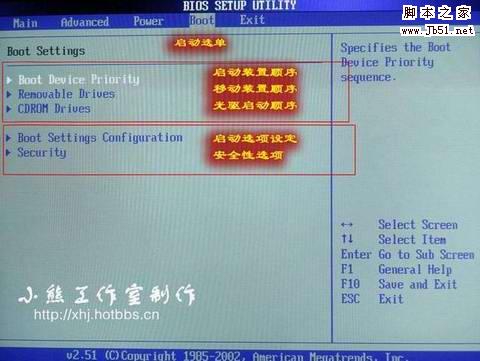

四．Boot（啟動設備設置）

本選單是更改系統系統啟動裝置和相關設置的，再Bios中較為重要。

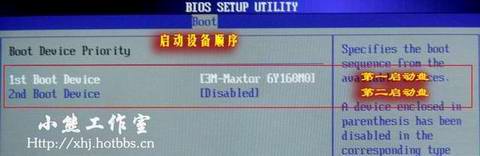

1. Boot Device Priority（啟動裝置順序）

本項目是設置開機時系統啟動存儲器的順序，比如大家在安裝操作系統時要從光驅啟動，就必須把1st Device Priority設置成為你的光驅，圖上設置的是硬盤，所以當系統開機時第一個啟動的是硬盤，建議大家如果不是要從光驅啟動，就把第一啟動設置成為硬盤，其他的啟動項目設置成為Disable，這樣系統啟動就會相對快一點，因?yàn)橄到y(tǒng)不用去搜索其他多余的硬件裝置！

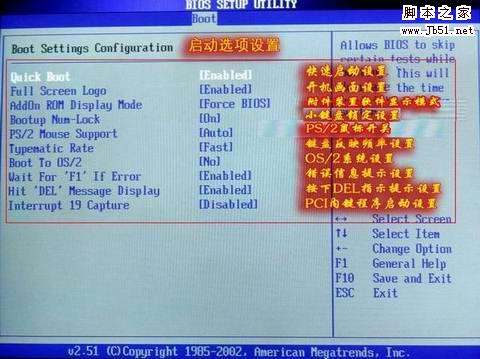

2. Boot Settings Configuration（啟動選項設置）

這里是設置系統啟動時的一些項目的！它可以更好的方便用戶的習慣或者提升系統性能。

1. QuickBoot（快速啟動）設置

本項目可以設置計算機是否在啟動時進行自檢功能，從而來加速系統啟動速度，如果設置成“Disable”系統將會在每次開機時執行所有自檢，但是這樣會減慢啟動速度！一般設置為“Enabled”

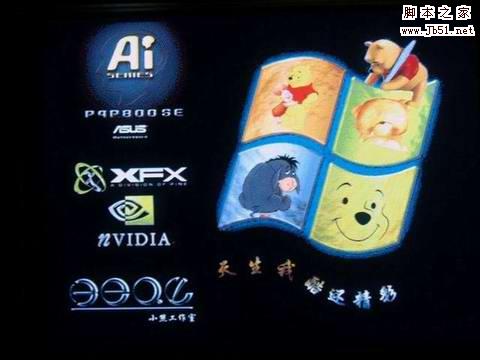

2. Full Screen Logo（全屏開機畫面顯示設置）

這里是設置是否開啟開機Logo的設置的，如果你不想要開機Logo就可以設置為“Disable”

3. Add On ROM Display Mode（附件軟件顯示模式）

本項目是讓你設定的附件裝置軟件顯示的模式，一般設置成“Force BIOS”就可以了。

4. Bootup Nun－Lock（小鍵盤鎖定開關）

就是設置開機時是否自動打開小鍵盤上的Num－Lock。一般設置為On

5. PS/2 Mouse Support

此項目時設置是否支持PS/2鼠標功能。設定為AUTO就可以。

6. Typematic Rate（鍵盤反映頻率設置）

這個就是讓你選擇鍵盤反映快慢頻率的選項，一般設置為“fast”

7. Boot To OS/2（OS/2系統設置）

本項目讓你選擇是否啟動OS/2作業系統兼容模式，一般設置為“No”

8. Wait For ‘F1’ If Error （錯誤信息提示）

本項目是設置是否在系統啟動時出現錯誤時顯示按下“F1”鍵確認才繼續進行開機，一般設置為“Enabled”

9. Hit ‘DEL’Messgae Display （按DEL鍵提示）

這個選項選擇是否在開機時顯示按下Del鍵進入Bios設定的提示，如果選擇“Disable”將不會看到本文章開頭的那句“Press DEL to Run Steup,Presss TAB to display BIOS Post Message”的提示，一般設置為“Enabled”

10. Interrupt 19 Capture（PCI內建程序啟動設置）

當你使用PCI卡有自帶軟件時請將此設置為“Enabled”

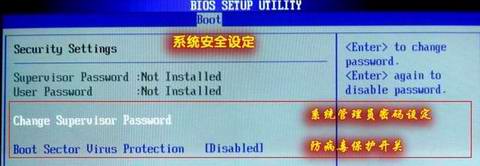

3. Security（安全性能選項）

1.Change Supervisor Password（管理員密碼設定）

管理員密碼設定，當設定好密碼后會多出幾個選項，其中有一個“User Password”選項，這是用戶密碼設定，就像Windows的用戶密碼，他們可以設置成多種不同的訪問權限（Use Access Level），其中有

No Access 使用者無法存儲Bios設置

View Only 使用者僅能查看Bios設置不能變更設置

Limited 允許使用者更改部分設置

Full Access 使用者可以更改全部的Bios設置

還有幾個常用的選項

Clear User Password 清除密碼

Password Check 更改密碼

2. Boot Sector Virus Protection（防病毒設置）

本選項可以開啟Bios防病毒功能，默認值為關閉“Disabled”。

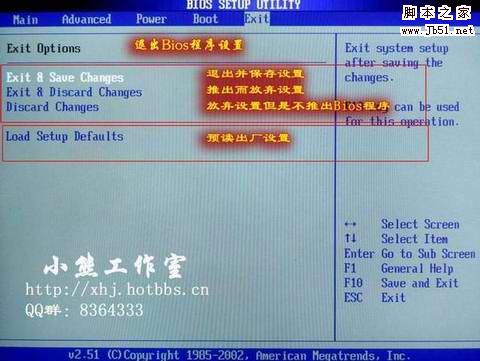

五.EXIT（退出Bios程序設置）
