iOS開發中CALayer使用的基本教程

2020-07-26 03:31:52

字體：大中小

供稿：網友

一、簡單介紹
在iOS中，你能看得見摸得著的東西基本上都是UIView，比如一個按鈕、一個文本標簽、一個文本輸入框、一個圖標等等，這些都是UIView。

其實UIView之所以能顯示在屏幕上，完全是因?yàn)樗鼉?nèi)部的一個圖層，在創建UIView對象時，UIView內部會自動創建一個圖層(即CALayer對象)，通過UIView的layer屬性可以訪問這個層

@property(nonatomic,readonly,retain) CALayer *layer;

當UIView需要顯示到屏幕上時，會調用drawRect:方法進行繪圖，并且會將所有內容繪制在自己的圖層上，繪圖完畢后，系統會將圖層拷貝到屏幕上，于是就完成了UIView的顯示

換句話說，UIView本身不具備顯示的功能，擁有顯示功能的是它內部的圖層。

CALayer包含在QuartzCore框架中，這是一個跨平臺的框架，既可以用在iOS中又可以用在Mac OS X中。在使用Core Animation開發動畫的本質就是將CALayer中的內容轉化為位圖從而供硬件操作，所以要熟練掌握動畫操作必須先來熟悉CALayer。

UIView是iOS系統中界面元素的基礎，所有的界面元素都繼承自它。它本身完全是由CoreAnimation來實現的（Mac下似乎不是這樣）。它真正的繪圖部分，是由一個叫CALayer（Core Animation Layer）的類來管理。UIView本身，更像是一個CALayer的管理器，訪問它的跟繪圖和跟坐標有關的屬性，例如frame，bounds等等，實際上內部都是在訪問它所包含的CALayer的相關屬性。

在iOS中CALayer的設計主要是了為了內容展示和動畫操作，CALayer本身并不包含在UIKit中，它不能響應事件。由于CALayer在設計之初就考慮它的動畫操作功能，CALayer很多屬性在修改時都能形成動畫效果，這種屬性稱為“隱式動畫屬性”。但是對于UIView的根圖層而言屬性的修改并不形成動畫效果，因?yàn)楹芏嗲闆r下根圖層更多的充當容器的做用，如果它的屬性變動形成動畫效果會直接影響子圖層。另外，UIView的根圖層創建工作完全由iOS負責完成，無法重新創建，但是可以往根圖層中添加子圖層或移除子圖層。

二、簡單使用

　　UIView之所以能夠顯示，完全是因?yàn)閮?nèi)部的CALayer對象。因此，通過操作這個CALayer對象，可以很方便地調整UIView的一些界面屬性，比如：陰影、圓角大小、邊框?qū)挾群皖伾取?/p>

　　新建一個項目，在storyboard中添加一個view.


1.通過layer設置邊框的寬度和顏色

復制代碼代碼如下:

#import "YYViewController.h"

@interface YYViewController ()
@property (weak, nonatomic) IBOutlet UIView *customView;

@end

復制代碼代碼如下:

@implementation YYViewController

- (void)viewDidLoad
{
    [super viewDidLoad];
    //設置邊框的寬度為20
    self.customView.layer.borderWidth=20;
    //設置邊框的顏色
    self.customView.layer.borderColor=[UIColor greenColor].CGColor;
}

@end


2.通過layer設置邊框?yàn)閳A角

復制代碼代碼如下:

//設置layer的圓角
self.customView.layer.cornerRadius=20;


3.在layer上添加一張圖片

復制代碼代碼如下:

#import "YYViewController.h"

@interface YYViewController ()
@property (weak, nonatomic) IBOutlet UIView *customView;

@end

復制代碼代碼如下:

@implementation YYViewController


說明：contents是id類型，可以接受內容，上面的實例讓layer顯示一張圖片，仔細觀察可以發現四個圓角的部分露了一個角出來。

產生的原因說明：

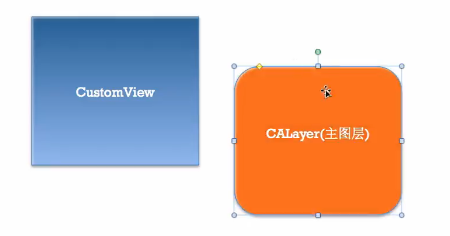

customview上的根layer

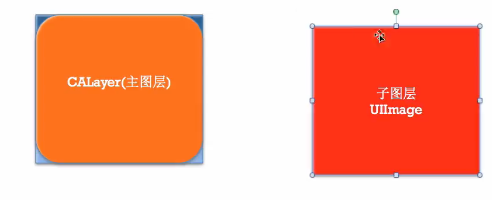

UIimage的圖層

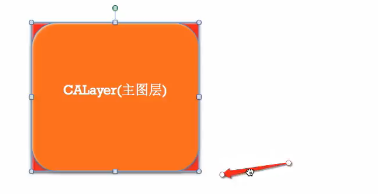

添加后


那是因?yàn)樵O(shè)置的image不是展示在主圖層上的，而是顯示在子圖層上的。可以通過設置一個范圍，設置超出主圖層的部分把它給剪切掉。

有以下兩種方法，建議使用layer中的方法（第二種）self.customView.layer.masksToBounds=YES;

復制代碼代碼如下:

- (void)viewDidLoad
{
    [super viewDidLoad];
    //設置邊框的寬度為20
    self.customView.layer.borderWidth=5;
    //設置邊框的顏色
    self.customView.layer.borderColor=[UIColor blackColor].CGColor;

    //設置layer的圓角
    self.customView.layer.cornerRadius=20;
    //設置超過子圖層的部分裁減掉
    //UI框架中使用的方法
//    self.customView.clipsToBounds=YES;
    self.customView.layer.masksToBounds=YES;

    //在view的圖層上添加一個image，contents表示接受內容
    self.customView.layer.contents=(id)[UIImage imageNamed:@"me"].CGImage;
}


注意：layer中不能直接接受UI框架中的東西

4.設置陰影

　　設置陰影，不光需要設置陰影顏色，還應該設置陰影的偏移位和透明度。

　　因?yàn)槿绻辉O(shè)置偏移位的話，那么陰影和layer完全重疊，且默認透明度為0（即完全透明）。

復制代碼代碼如下:

- (void)viewDidLoad
{
    [super viewDidLoad];

    //設置陰影的顏色
    self.customView.layer.shadowColor=[UIColor blackColor].CGColor;
    //設置陰影的偏移量，如果為正數，則代表為往右邊偏移
    self.customView.layer.shadowOffset=CGSizeMake(15, 5);
    //設置陰影的透明度(0~1之間，0表示完全透明)
    self.customView.layer.shadowOpacity=0.6;
}


補充說明：如果設置了超過主圖層的部分減掉，則設置陰影不會有顯示效果。/

復制代碼代碼如下:

- (void)viewDidLoad
{
    [super viewDidLoad];

    //設置邊框的寬度為20
    self.customView.layer.borderWidth=5;
    //設置邊框的顏色
    self.customView.layer.borderColor=[UIColor blackColor].CGColor;

    //設置layer的圓角
    self.customView.layer.cornerRadius=20;
    //設置超過子圖層的部分裁減掉
    //UI框架中使用的方法
    //    self.customView.clipsToBounds=YES;
    self.customView.layer.masksToBounds=YES;

    //在view的圖層上添加一個image，contents表示接受內容
    self.customView.layer.contents=(id)[UIImage imageNamed:@"me"].CGImage;

    //設置陰影的顏色
    self.customView.layer.shadowColor=[UIColor blackColor].CGColor;
    //設置陰影的偏移量，如果為正數，則代表為往右邊偏移
    self.customView.layer.shadowOffset=CGSizeMake(15, 5);
    //設置陰影的透明度(0~1之間，0表示完全透明)
    self.customView.layer.shadowOpacity=0.6;
}


把剪切超出主圖層部分的代碼注釋掉之后的顯示效果

復制代碼代碼如下:

- (void)viewDidLoad
{
    [super viewDidLoad];

    //設置邊框的寬度為20
    self.customView.layer.borderWidth=5;
    //設置邊框的顏色
    self.customView.layer.borderColor=[UIColor blackColor].CGColor;

    //設置layer的圓角
    self.customView.layer.cornerRadius=20;
    //設置超過子圖層的部分裁減掉
    //UI框架中使用的方法
    //    self.customView.clipsToBounds=YES;
//    self.customView.layer.masksToBounds=YES;

    //在view的圖層上添加一個image，contents表示接受內容
    self.customView.layer.contents=(id)[UIImage imageNamed:@"me"].CGImage;

    //設置陰影的顏色
    self.customView.layer.shadowColor=[UIColor blackColor].CGColor;
    //設置陰影的偏移量，如果為正數，則代表為往右邊偏移
    self.customView.layer.shadowOffset=CGSizeMake(15, 5);
    //設置陰影的透明度(0~1之間，0表示完全透明)
    self.customView.layer.shadowOpacity=0.6;
}


5.只要繼承自u(píng)iview的都有l(wèi)ayer屬性，下面以圖片為例進行說明。

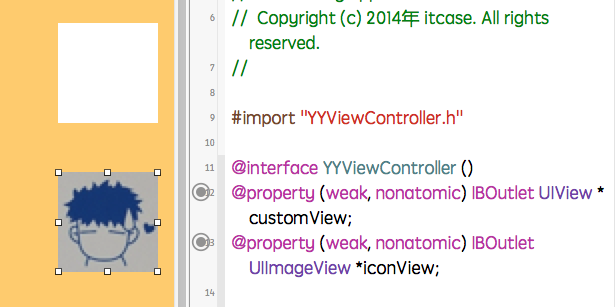

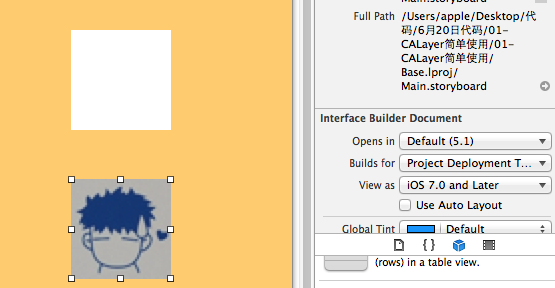

在storyboard中新添加一張圖片。


簡單設置示例

復制代碼代碼如下:

#import "YYViewController.h"

@interface YYViewController ()
@property (weak, nonatomic) IBOutlet UIView *customView;
@property (weak, nonatomic) IBOutlet UIImageView *iconView;

@end

復制代碼代碼如下:

@implementation YYViewController

- (void)viewDidLoad
{
    [super viewDidLoad];

    //設置圖片layer的邊框?qū)挾群皖伾?br />    self.iconView.layer.borderColor=[UIColor brownColor].CGColor;
    self.iconView.layer.borderWidth=5;

    //設置layer的圓角
    self.iconView.layer.cornerRadius=20;
    //設置超過子圖層的部分裁減掉
       self.iconView.layer.masksToBounds=YES;
}


設置bounds屬性，在設置時需要去除掉storyboard中的自動布局屬性。


設置圖片的形變屬性（transform）

復制代碼代碼如下:

@implementation YYViewController

- (void)viewDidLoad
{
[super viewDidLoad];
}

-(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event
{

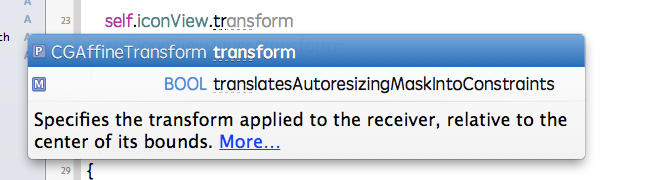

    //通過uiview設置（2D效果）
//    self.iconView.transform=CGAffineTransformMakeTranslation(0, -100);

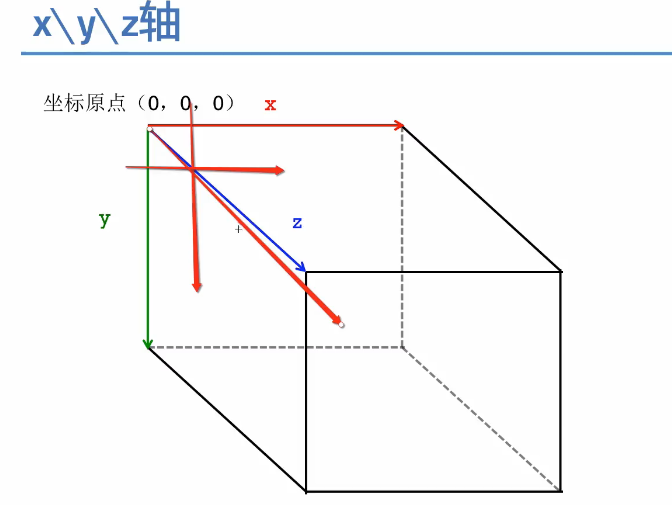

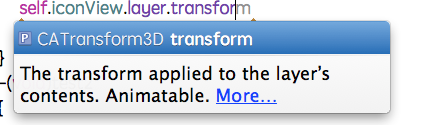

    //通過layer來設置（3D效果,x，y，z三個方向）
    self.iconView.layer.transform=CATransform3DMakeTranslation(100, 20, 0);
}

通過uiview設置（2D效果）


通過layer設置（3D效果）


使用KVC進行設置

復制代碼代碼如下:

#import "YYViewController.h"

@interface YYViewController ()
@property (weak, nonatomic) IBOutlet UIView *customView;
@property (weak, nonatomic) IBOutlet UIImageView *iconView;

@end

復制代碼代碼如下:

@implementation YYViewController

- (void)viewDidLoad
{
[super viewDidLoad];
}

-(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event
{

    //通過uiview設置（2D效果）
//    self.iconView.transform=CGAffineTransformMakeTranslation(0, -100);
    //通過layer來設置（3D效果,x，y，z三個方向）
//    self.iconView.layer.transform=CATransform3DMakeTranslation(100, 20, 0);

    //通過KVC來設置
    NSValue *v=[NSValue valueWithCATransform3D:CATransform3DMakeTranslation(100, 20, 0)];
    [self.iconView.layer setValue:v forKeyPath:@"transform"];
    //如果是只需要設置在某一個方向上的移動，可以參考下面的代碼
    //在x的方向上向左移動100
    [self.iconView.layer setValue:@(-100) forKeyPath:@"transform.translation.x"];
}

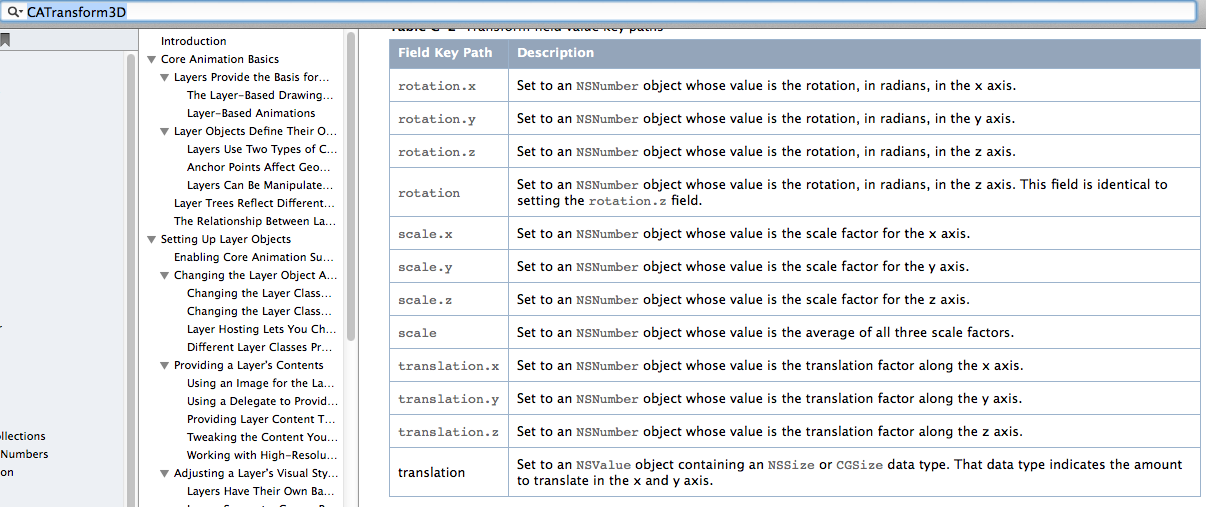

查看蘋果的官方文檔，下面的屬性都可以通過KVC進行設置。


旋轉一個弧度

復制代碼代碼如下:

@implementation YYViewController

- (void)viewDidLoad
{
[super viewDidLoad];
}

-(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event
{

    //通過uiview設置（2D效果）
//    self.iconView.transform=CGAffineTransformMakeTranslation(0, -100);
    //通過layer來設置（3D效果,x，y，z三個方向）
//    self.iconView.layer.transform=CATransform3DMakeTranslation(100, 20, 0);

    //通過KVC來設置
//    NSValue *v=[NSValue valueWithCATransform3D:CATransform3DMakeTranslation(100, 20, 0)];
//    [self.iconView.layer setValue:v forKeyPath:@"transform"];
//    //如果是只需要設置在某一個方向上的移動，可以參考下面的代碼
//    //在x的方向上向左移動100
//    [self.iconView.layer setValue:@(-100) forKeyPath:@"transform.translation.x"];

    //旋轉
    self.iconView.layer.transform=CATransform3DMakeRotation(M_PI_4, 1, 1, 0.5);
}
