一、案例演示
最近在整理一個聊天的項目的時候，發送圖片的時候，會有一個三角的指向效果，指向這張圖片的發送者。服務端返回給我們的圖片只是一張矩形的圖片，我們如何把一張矩形的圖片或者View，加上一層自定義遮罩效果，就是本文要講的內容。效果演示如下：第一張是一個View的遮罩效果，第二張是UIImageView的遮罩效果。
二、實現機制

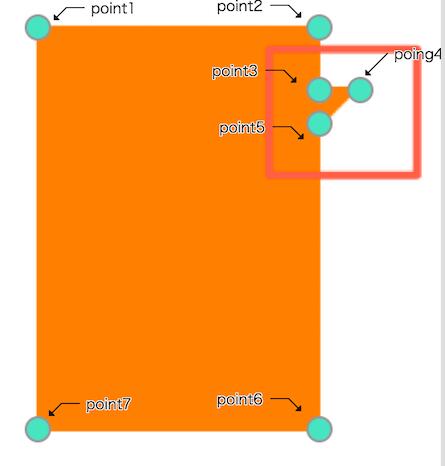

在每一View的layer層中有一個mask屬性，他就是專門來設置該View的遮罩效果的。該mask本身也是一個layer層。我們只需要生成一個自定義的layer，然后覆蓋在需要遮罩的View上面即可。問題就歸于如何生成入上圖所示的不規則圖片的Layer。CAShapeLayer可以根據幾個點的依次連線，產生一個閉合空間的layer。如下圖所示：
三、實現代碼
實現方式為實現了CAShapeLayer的ViewMask的Category。
@implementation CAShapeLayer (ViewMask)+ (instancetype)createMaskLayerWithView : (UIView *)view{ CGFloat viewWidth = CGRectGetWidth(view.frame); CGFloat viewHeight = CGRectGetHeight(view.frame); CGFloat rightSpace = 10.; CGFloat topSpace = 15.; CGPoint point1 = CGPointMake(0, 0); CGPoint point2 = CGPointMake(viewWidth-rightSpace, 0); CGPoint point3 = CGPointMake(viewWidth-rightSpace, topSpace); CGPoint point4 = CGPointMake(viewWidth, topSpace); CGPoint point5 = CGPointMake(viewWidth-rightSpace, topSpace+10.); CGPoint point6 = CGPointMake(viewWidth-rightSpace, viewHeight); CGPoint point7 = CGPointMake(0, viewHeight); UIBezierPath *path = [UIBezierPath bezierPath]; [path moveToPoint:point1]; [path addLineToPoint:point2]; [path addLineToPoint:point3]; [path addLineToPoint:point4]; [path addLineToPoint:point5]; [path addLineToPoint:point6]; [path addLineToPoint:point7]; [path closePath]; CAShapeLayer *layer = [CAShapeLayer layer]; layer.path = path.CGPath; return layer;}@end四、調用方式
UIView *view = [[UIView alloc] initWithFrame:CGRectMake(40, 50, 80, 100)];view.backgroundColor = [UIColor orangeColor];[self.view addSubview:view];CAShapeLayer *layer = [CAShapeLayer createMaskLayerWithView:view];view.layer.mask = layer;
作者：yixiangboy
地址：http://blog.csdn.net/yixiangboy/article/details/50485250
以上就是本文的全部內容，希望對大家學習IOS程序設計有所幫助。
