Designjet T920&T1500&T2500圖像診斷打印件

1、圖像診斷打印件包含一些用于突出顯示打印頭可靠性問題的圖案。該功能可幫助檢查打印頭的性能，以及它是否出現堵塞情況或其它問題。

要打印圖像診斷打印件：

1）使用與檢測到問題時所用紙張類型相同的紙張。

2）確定所選擇的紙張類型與裝入打印機的紙張類型相同。

3）在打印機的前面板設置菜單 ，然后選擇圖像質量維護 > 打印診斷圖像。打印圖像診斷打印件，約需要兩分鐘時間。

2、打印件分為兩個部分，均用于測試打印頭的性能。

第 1 部分（頂部）由若干純色矩形組成，每種墨水一個矩形。此部分代表了對應于各種顏色的打印質量。

第 2 部分（底部）由許多短劃線組成，每個打印頭噴嘴一條短劃線。此部分對第一部分進行補充，用于更為具體地檢測每個打印頭具有多少有故障的噴嘴。

請仔細查看打印件。矩形上方和短劃線圖案左側顯示顏色的名稱。

3、首先，請查看打印件的上方部分（第 1 部分）。每個顏色矩形的顏色都應均勻，并且不能出現任何水平線條。然后查看打印件的下方部分（第 2 部分）。對于各個顏色圖案，請檢查是否存在大多數的短劃線。

如果在第 1 部分中看到水平線條，并且在第 2 部分中也缺少同樣顏色的短劃線，則應清潔打印頭，期間要選擇相應的顏色組。不過，如果矩形的顏色完整、均勻，對于部分 2 中缺少少量短劃線則不用擔心；因為打印機可以針對少量堵塞的噴嘴進行彌補，所以這些情況是可接受的。

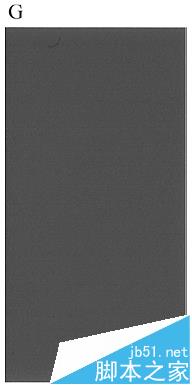

下面提供了良好狀態的灰色打印頭的顏色矩形示例：

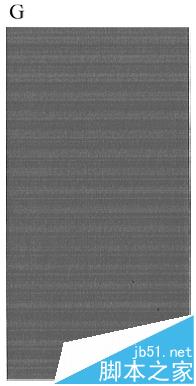

4、下面提供了故障狀態的相同打印頭的顏色矩形示例：

5、糾正措施

1）如有必要，請清潔打印頭。然后，重新打印圖像診斷打印件以查看是否已解決問題。

2）如果問題仍然存在，請重新清潔打印頭，然后重新打印圖像診斷打印件以查看是否已解決問題。

3）如果問題仍然存在，請更換打印頭或聯系 HP 支持部門。
