聯想LE-IT02內置音響，利用方法：

家里有一廢棄的聯想電腦（ 同禧3086C/700），原有主板為Ｉ８１０主板的（P61810/W1-B），里有一內置音箱，型號為LE－IT02，接口是7根插針的（共是8芯），不能用在其他電腦上，于是我動了改造的念頭。

原有電腦：

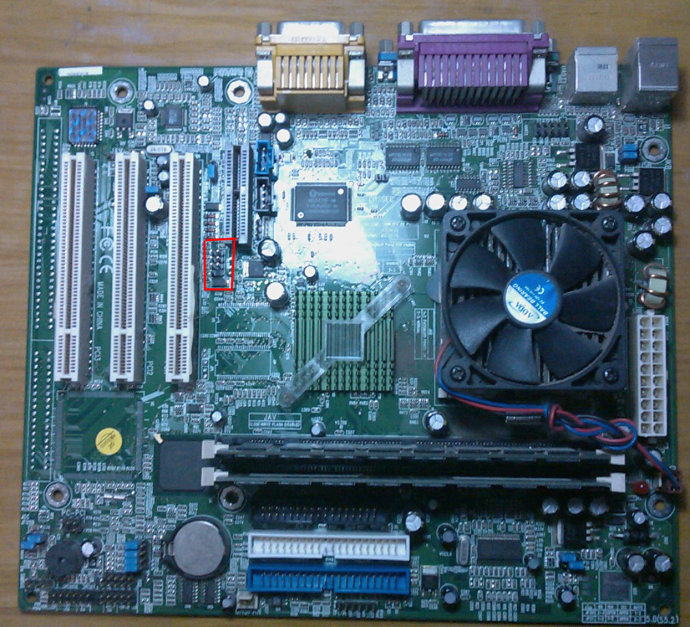

主板：

紅色部分為主板前置音頻針腳

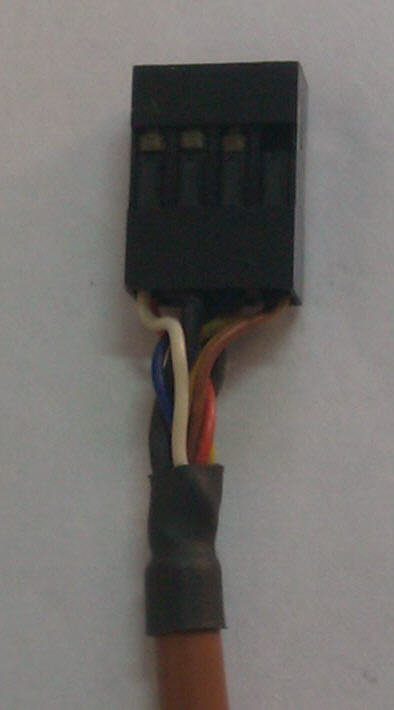

與主板聯接線插頭：

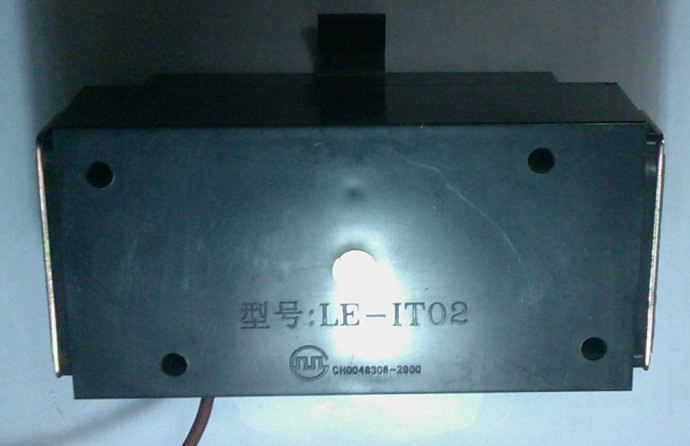

內置LE-IT02音箱，此音箱做工與質量都較好：

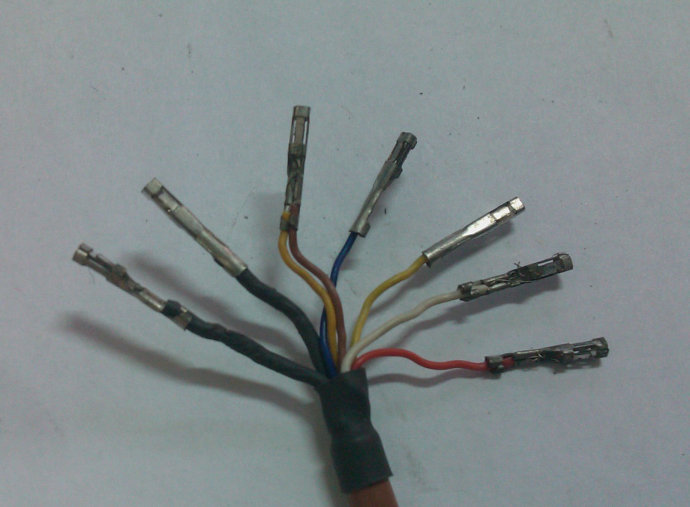

經查找資料：針腳定義如下：

紅色和白色為左右音頻信號線，藍色和黃色為音頻地線；（紅色　黃色（藍色）　一對；右聲道。白色　藍色（黃色）　一對；左聲道）。

棕黃色和棕色并在一起的線，這條是電源正極；還有一粗一細兩條電源地線，細的那條不接也可以。那條比較細的黑線建議用膠布包起來。

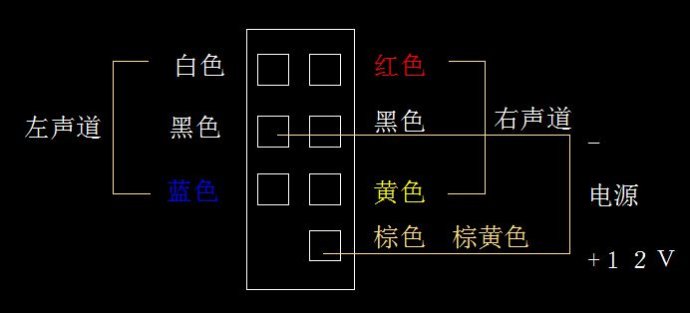

面向插頭，線布置如下：

本次改造拆下來的LE－IT02音箱需要12V電源。

本人原有聯想1+1電腦主板是Ｉ810主板，針腳提供12V電源。新主板了找不到12V針腳，只能從電腦電源找了。

(注LE－IT01需要5V，可以從電源上取電，黃色為12V,紅色為5V，也可以從主板USB口取電。）

（音箱內接在電路板上是6針，7芯，其中一芯是橙棕兩線合成一芯，所以實際少了兩條黑粗細線并成一根粗線。）

電腦換成了845GV主板，是AC97'接口，接口定義如下圖：

將5、6；9、10針腳分別接上紅色　藍色　一對；右聲道。白色　黃色　一對；左聲道。紅色和棕色并在一起的線，這條是電源正極；還有一粗一細兩條電源地線，細的那條不接也可以。那條比較細的黑線建議用膠布包起來。紅色和棕色線接在電源線黃色線上，黑色線與色線相接。（電源黃色為12V,紅色為5V）。這樣電腦內置音箱就可以使用了。

改裝用法：加裝一個雙聯電位器，來控制音量。再加裝一個12v的變壓器，就可以成為有源音響，完全脫離電腦的限制了，可以隨時移動，接mp3等。

改造后試聽，聲音清晰，沒有失真，音量較大，沒有雜音，可以省去外置音箱了，節省了空間，更簡潔了。

注：關于音頻接口定義見百度文庫：
http://wenku.baidu.com/view/5b3ef6d2b9f3f90f76c61b40.html

聯想LE－IT02內置音響

1.接法：

白色和紅的的是音頻接線，不分左右聲道，可以接到耳機插頭上，然后插到聲卡的綠色輸出孔。

藍色和黃色為音頻地線，不分左右，不接也響。

橙棕色線是電源正極，可以接D型電源口(紅的是５ｖ的正極，黃的是１２ｖ的正極)或USB線，也可從USB口取電。

一粗一細黑色線是電源地線，接一條就可以?？梢越拥紻型電源口的黑色接口。

2.電源部分：

LE-IT01電源用的是５ｖ的電源，LE-IT02電源用的是１２ｖ的電源。５ｖ電源可以直接在ｕｓｂ口上直接取，也可以在電源D型輸出端子上取。

D型電源接口取電：D型電源接口線是四色線，紅的是５ｖ的正極，相鄰黑的是５ｖ的負極，黃的是１２ｖ的正極，相鄰黑的是１２ｖ的負極。

usb接口線取電：USB接口線分紅白綠黑四色，紅色是+5v,黑色是接地，白色和綠色線是數據信號，沒有用，斷掉做好絕緣。這里，我們將紅色線接到音箱上紅棕并到一起的線上，黑線接黑線。

3.音頻部分：

耳機孔線接法：耳機的插頭有四條線，兩條線包在紅色和白色的電線皮里，兩條在外面。把紅線插到紅色音頻線的孔里，外面的裸線插到和紅色線孔同排的黃（白）線的孔里，另兩條線對稱插。

錄音線接法:切開一條Line-in錄音線，外皮里面是裸線，作用是音頻地線，里面包著一條小的漆包線，是音頻信號線，分別對接即可。

4.其他用法：

加裝一個雙聯電位器，來控制音量。再加裝一個5~12v的變壓器，就可以成為有源音響，完全脫離電腦的限制了，可以隨時移動，接mp3 dvd 隨身聽等等。。。。。。
