現在路由器已經進入“802.11ac Wave 2”時代,作為這個領域中的領軍者,網件再一次把家用路由器推向了另一個巔峰,那就是R8500夜鷹X8路由器。下面就詳情來看看網件R8500夜鷹X8拆解了解下!
隨著智能產品的不斷豐富,手機、平板、電視盒、現在就連SD卡都會加上個Wifi功能,無線傳輸確實方便,但隨著設備的越來越多,問題也接踵而來,特別是各種產品之間的無線收發能力又各不相同,帶來的最大困擾莫過于WIFI信號差,上網卡出翔特別是智能電視機的WIFI這也是我最深刻的體驗,為了增加路由器的信號強度,出了形形色色的方法,而路由器廠家們也是下足了工夫,增加天線的數量、強大發射的功率、增大天線的增益等,但在天線上加電我還是頭一回聽說。

網件“夜鷹”X8R8500就是這樣做的,相比單純的,給天線上電,制成有源天線來擴大信號范圍不失為一個一舉多得的好方法。改造天線增強信號最大的弊端是天線的個頭增大,除了無法直接連接到路由器之外,造型古怪又不適合放置,與現代家裝格格不入。而有源天線能保證在很小體積上實現更好的信號,因此在造型上有更多可以發揮的空間。

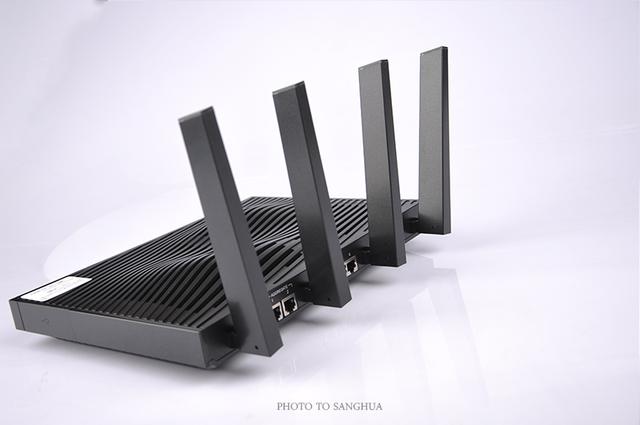

不過這里我要吐槽的是R8500真不是一般的大,個頭出乎我的預料,無論是個頭還是重量都有DVD有得一拼,不過4條有源天線要說在外觀上和普通的天線有什么不同我還真沒看出來。

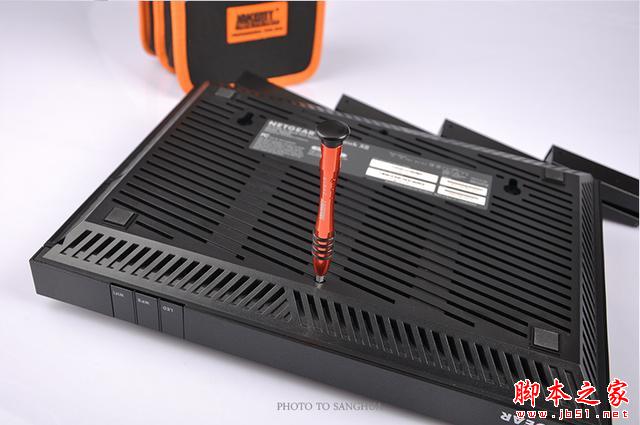

好吧上工具進一步挖掘,為了防止拆機,網件“夜鷹”X8R8500用的是內六角螺絲,但還是沒擋住我的好奇心,杰科美多功能螺絲刀伺候。

拆機需謹慎,防靜電保護手環是必不可少的,螺絲最好找個磁鐵吸上或者用這種手環吸上,避免裝回時找不到。

去掉中間2枚螺絲卻發出仍然無法打開,仔細研究發現腳貼上還有秘密。

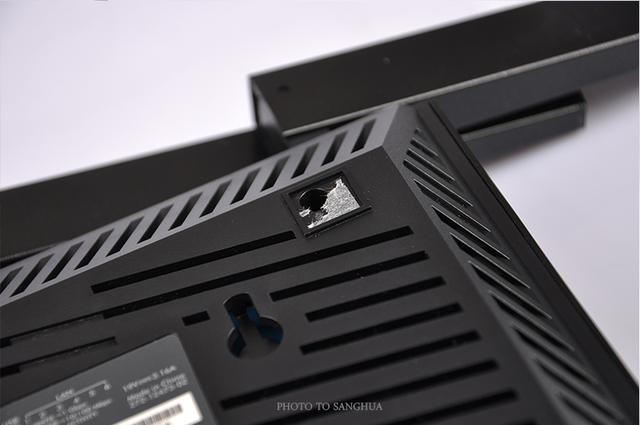

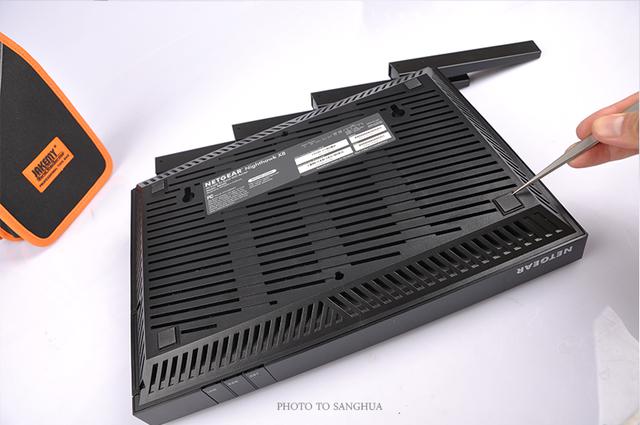

去掉腳貼可以看到,每個腳貼下還藏有螺絲。

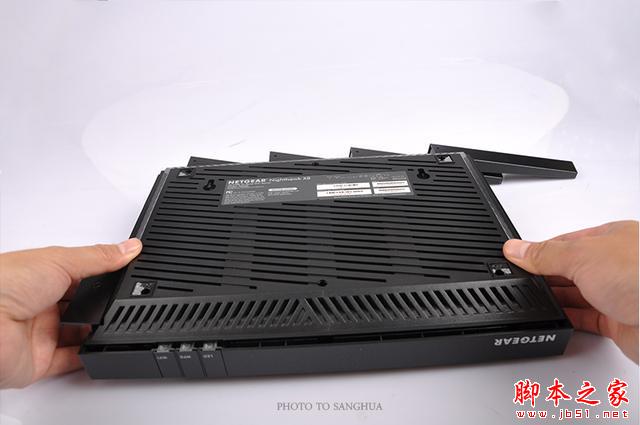

往后輕推即可打開后蓋。

WIFI連接線部分用黑色膠布覆蓋,除了起到進一步固定的作用外,一定程序上還起到坑接口氧化的用途。

進一步拆解前,需要把這些黑色膠布清理。

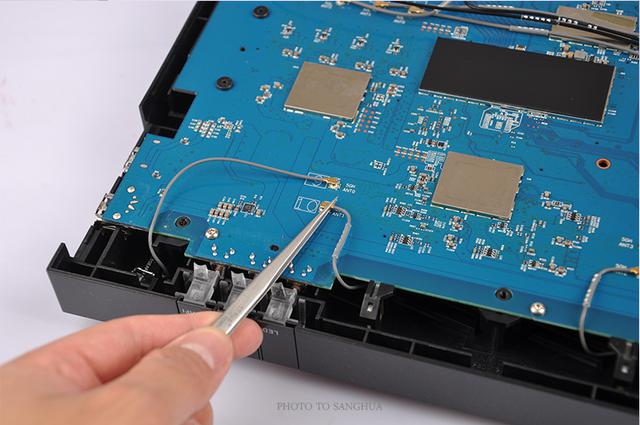

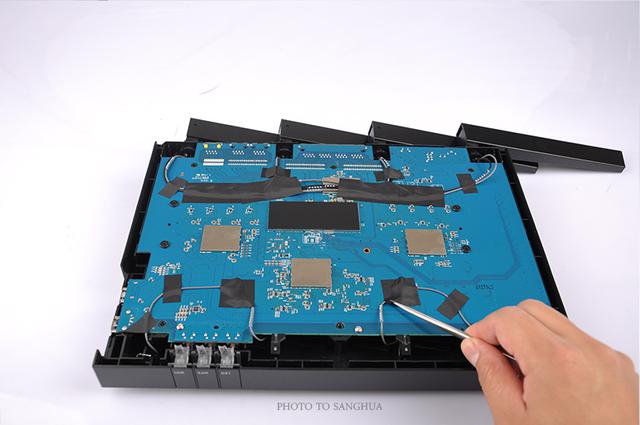

可以看到用到了12條連接線之多,從連接方式上看,上方的4個天線采用2.4G和5G共用設計,下方也有4個5G連接口應該還隱藏了4條天線。

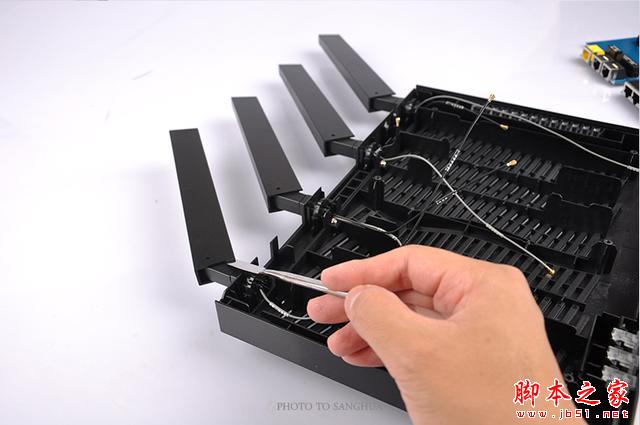

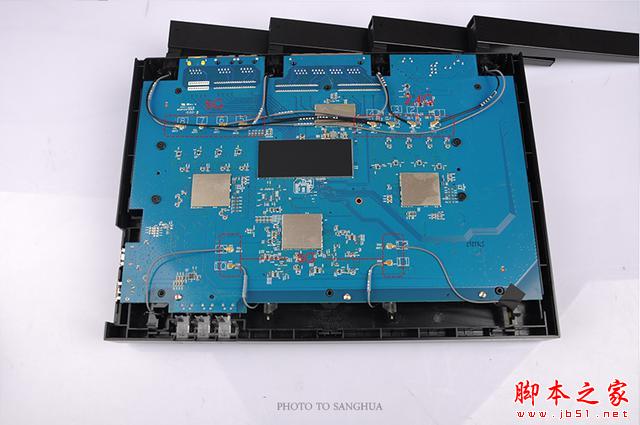

天線用ipex接口連接,保證了接口的穩定性,同時采用鍍金接口,減少損耗。

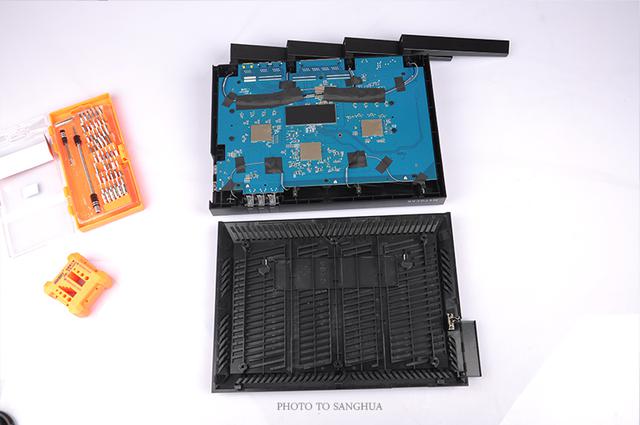

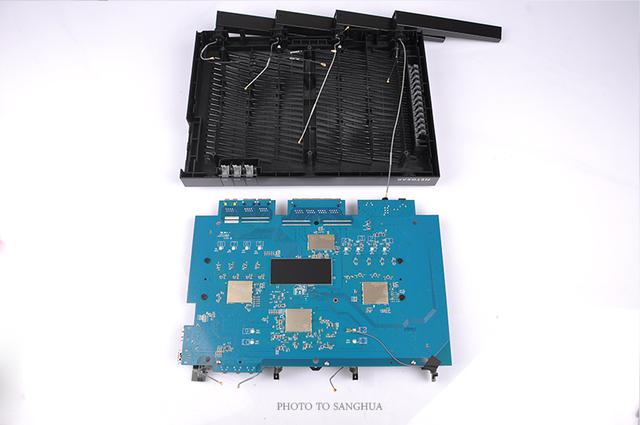

將主板和機殼分離。

繼續分離4條有源天線,網件“夜鷹”X8R8500采用了有源天線的設計,其獨特性決定了不可替換,因此這里沒有采用SMA接口的分體式設計。

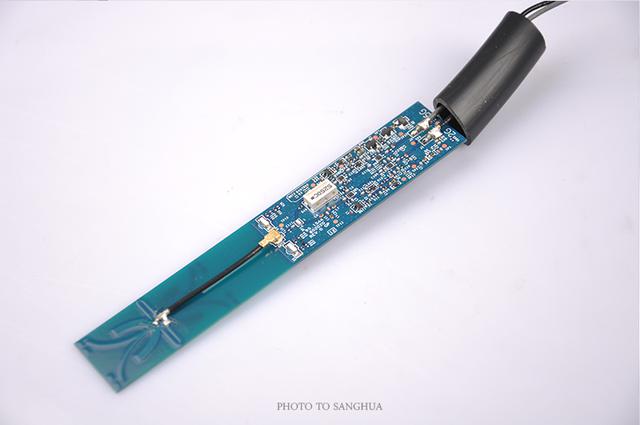

天線上這一大片電路板上還有這么多的元件還是第一次看到,一般都為不同造型的附銅皮,可見這里有不少的秘密。

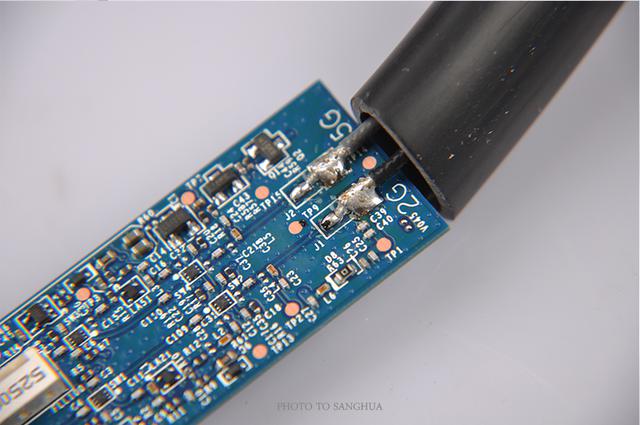

細細分析,電路板上2路信號分別引入,2.4G及5G。R63位置應該是過壓保護。而黑色3解的貼片應該是電壓轉換,可見這2條引出的信號不單單是WIFI信號,其中還有弱電,最小的白色貼片就陶瓷貼片用來過濾讓信號更為純凈。因為放大之后雖然信號得到了增強,但相應的信噪比增加,往往會帶來雜訊,陶瓷貼片的存就是用來過濾掉這些雜訊,減少干擾降低衰減。因為是獨家專利,因此不是個人簡單能看穿的,以上只是自己的推測。

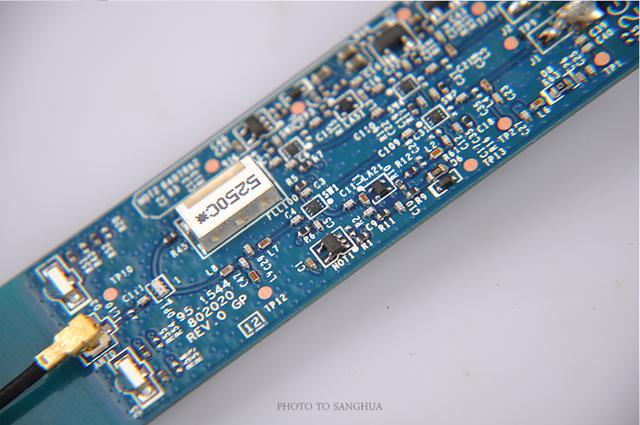

這個5250C一直沒有查到參數,不知道是個啥,也猜不透,也不明白為啥只有5G的路線上有這大個頭,而頂部這個倒Y字型應該就是把兩路合成一路,通過ipex接口連接到上方的天線。
