靜態路由是指由網絡管理員手工配置的路由信息。當網絡的拓撲結構或鏈路的狀態發生變化時，網絡管理員需要手工去修改路由表中相關的靜態路由信息。

默認路由是一種特殊的靜態路由，指的是當 路由表中與包的目的地址之間沒有匹配的表項時，路由器能夠做出選擇。如果沒有默認路由，那么目的地址在路由表中沒有匹配表項的包將被丟棄。

目的

1、進一步熟悉路由器的開機界面。

2、掌握對路由器進行基本的設置。

3、理解路由器的端口及其編號。

工具/原料

計算機

CiscoPacketTracer

方法/步驟

1網絡拓撲圖

2實驗環境

1)路由器R1的f0/0端口上接交換機S1，S1接主機PC1、PC2。

2)路由器R3的f0/0端口上接主機PC3.

3)路由器R4的f0/0端口上接主機PC4

各設備的IP地址等參數如下所示： 1、PC1IP地址等參數如下所示

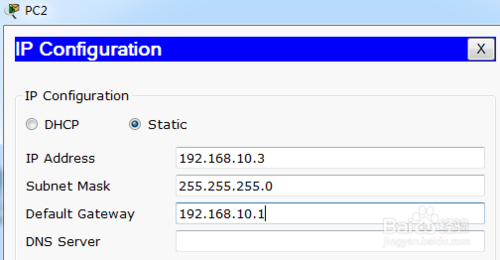

3、PC2IP地址等參數如下所示

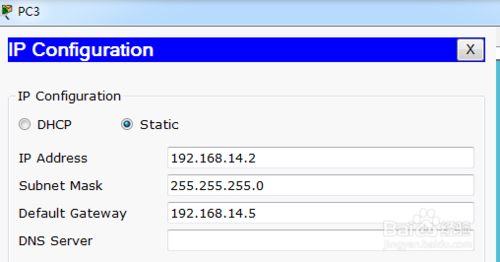

4、PC3IP地址等參數如下所示

5、PC4IP地址等參數如下所示

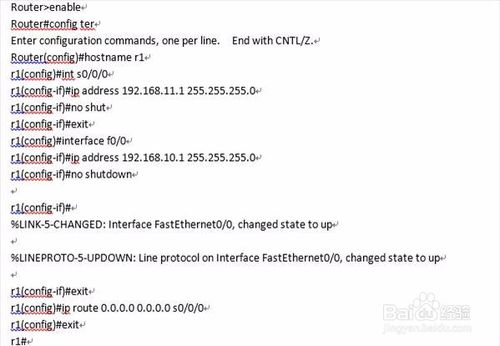

6、路由器R1配置

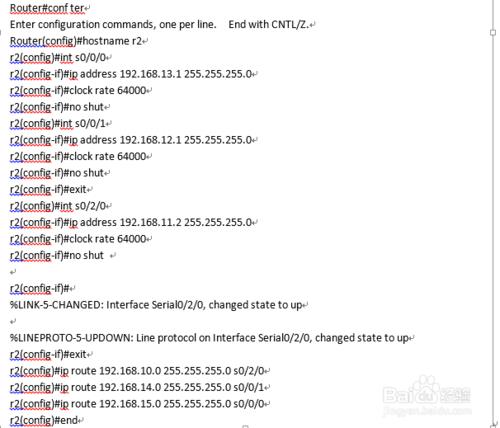

7、路由器R2配置：

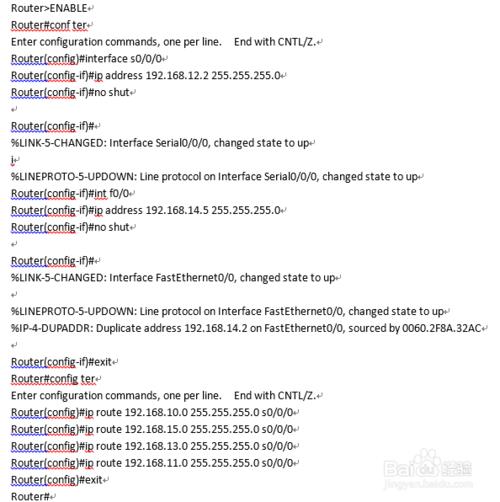

8、路由器R3配置：

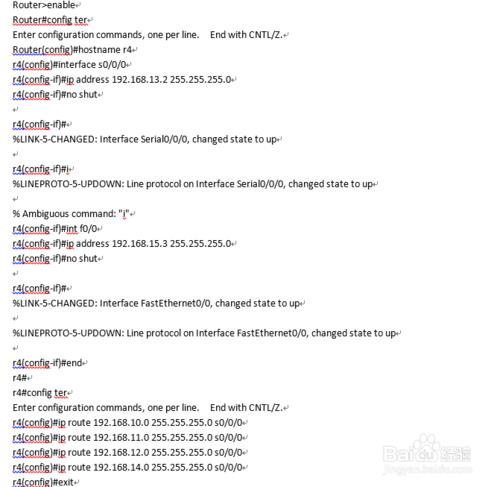

9、路由器R4配置：

10、測試并驗證網絡

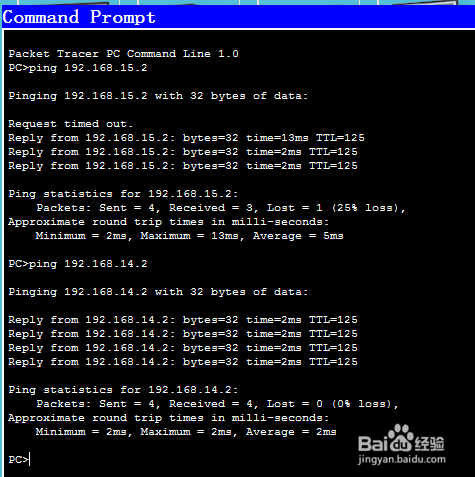

PC1 ping PC3和PC4

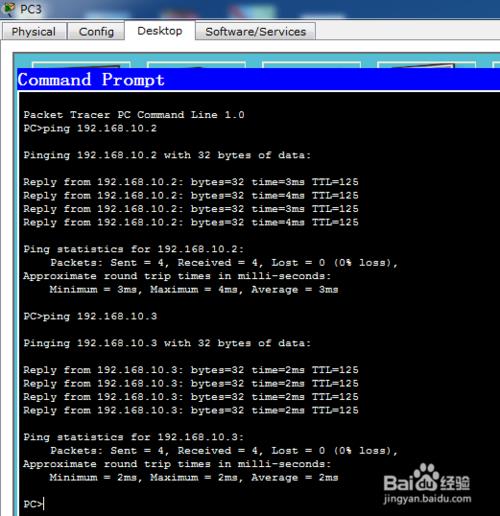

11、PC3 ping PC1和PC2

注意事項

實驗前要了解靜態路由與默認路由的概念

要了解靜態路由與默認路由的作用
