本實例制作的是激光打印機的宣傳海報，設計時應主要考慮的是整體畫面的顏色和清晰度，因為這兩項將是突出打印機賣點的主要內容。在該實例中通過繪制色彩豐富、鮮艷的熱氣球圖形，并通過高清度的畫面效果，從而突出打印機的打印效果，起到該海報宣傳的目的。圖12-36所示為該實例的完成效果。

圖12-36 本實例完成效果

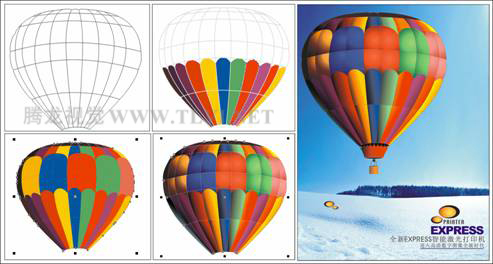

在該實例中主要通過繪制生動、形象的熱氣球圖形，從而烘托海報宣傳的主題。在對熱氣球深入刻畫時，主要使用了“交互式填充”工具，通過靈活、巧妙的使用該工具，制作出色彩豐富且具立體效果的熱氣球圖形。圖12-37出示了本實例的制作流程圖。

圖12-37 本實例制作流程

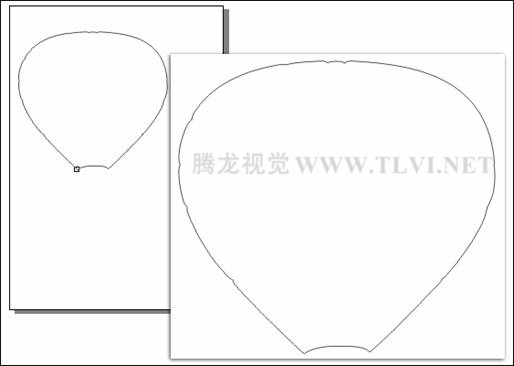

（1）運行CoerlDRAW，創建一個空白文檔，保持屬性欄的默認設置。然后使用工具箱中的“貝塞爾”工具，參照圖12-38所示繪制熱氣球的外輪廓圖形。

圖12-38 繪制熱氣球外輪廓圖形

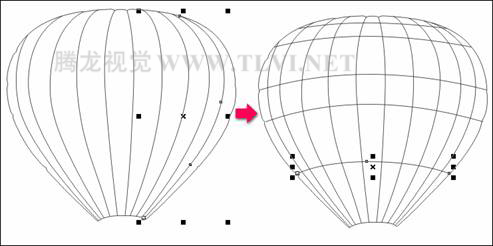

（2）接下來使用工具箱中的“3點曲線”工具，在熱氣球上面繪制曲線，如圖12-39所示，然后將熱氣球上的曲線群組。讀者也可以執行“文件”→“導入”命令，將本書附帶光盤/Chapter-12/“氣球網格.cdr”文件導入使用，調整其位置即可。

圖12-39 繪制曲線

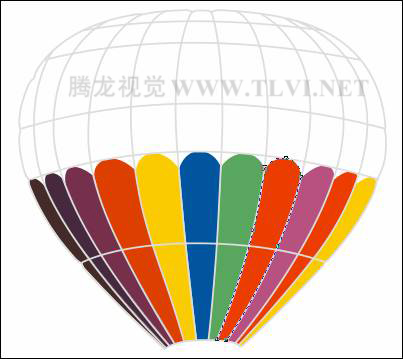

（3）使用工具箱中的“貝塞爾”工具，參照熱氣球上的網格，在上面繪制圖形，并分別設置其填充顏色，如圖12-40所示。然后使用“選擇”工具框選繪制的圖形，按下<Ctrl+PageDown>鍵，調整其順序到氣球上網格圖形下面。

提示：為氣球填充顏色從左至右依次為黑色（C71、M90、Y89、K42），深紫色（C79、M95、Y63、K24），紫色（C55、M96、Y57、K9），紅色（C6、M99、Y95、K0），黃色（C1、M18、Y96、K0），藍色（C95、M53、Y2、K0），綠色（C51、M12、Y80、K0），紅，紫色（C26、M81、Y11、K0），紅，黃色（C1、M18、Y96、K0）。

圖12-40 繪制圖形

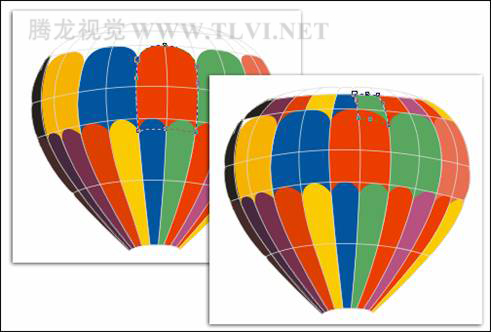

（4）參照以上方法，再繪制如圖12-41所示其他圖形，并分別填充顏色。讀者也可以導入本書附帶光盤/Chapter-12/“氣球實色填充效果.cdr”文件，取消圖形的群組，復制相應圖形到繪圖頁面中即可。

提示：填充顏色從左至右依次為黑色，淡黃色（C2、M30、Y95、K0），藍色（C95、M53、Y2、K0），紅，綠色（C51、M12、Y80、K0），橙色（C4、M69、Y61、K0）。頂部填充顏色與氣球底部填充同樣的顏色。

圖12-41 繪制圖形

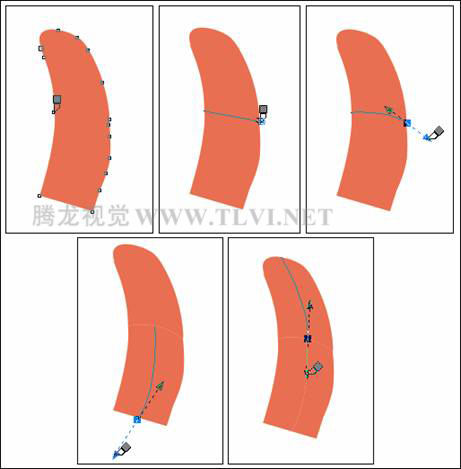

（5）使用“選擇”工具，選擇熱氣球右側的圖形，按下<Shift+PageUp>鍵將其放到最上層。使用“刻刀”工具，參照圖12-42所示將圖形切割為四個小圖形。為了便于讀者觀察操作步驟，暫時將圖形拖到頁面空白處進行切割。

提示：按下<Shift>鍵，將鼠標移到需要切割圖形的邊緣，當刻刀工具變為豎立時，單擊鼠標，然后移到圖形另一邊緣，鼠標再次變為豎立時單擊鼠標，不要松開鼠標，向一旁拖動出它的控制柄，調整切割線的彎曲度，然后再松開鼠標，將圖形切割。

圖12-42 切割圖形

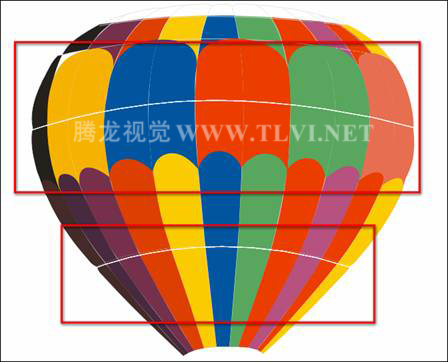

（6）使用相同的操作方法，參照圖12-43所示沿白色線條將其它圖形分別切割為四個小圖形。然后再將底部的圖形分別切割為兩個圖形。

圖12-43 切割圖形

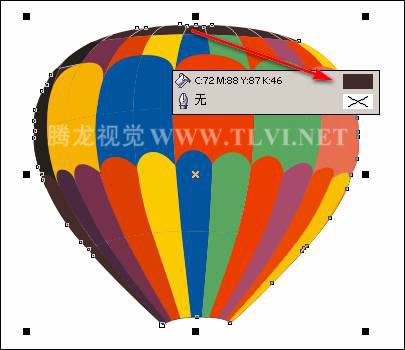

（7）使用“選擇”工具，選擇底部的氣球輪廓圖形，將其填充為黑色，如圖12-44所示。

圖12-44 填充顏色

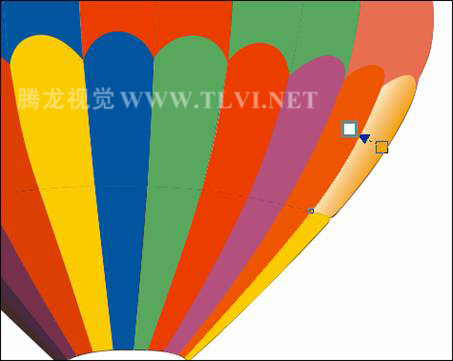

（1）接下來為氣球填充漸變，使其具有立體效果。如圖12-45所示選擇氣球右側的黃色圖形，然后使用“交互式填充”工具，在圖形上拖出漸變。

圖12-45 填充漸變

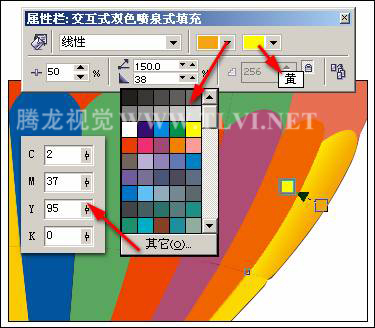

（2）接著參照圖12-46所示，在其屬性欄中的顏色下拉列表框中設置該圖形的漸變顏色。

圖12-46 設置漸變顏色

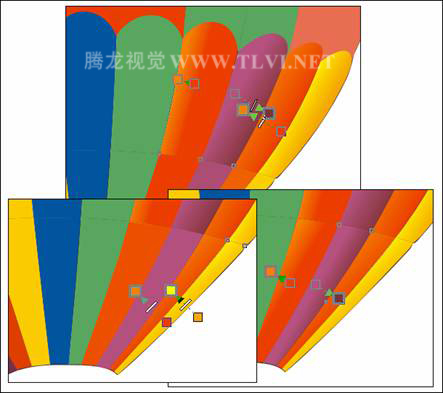

（3）參照以上方法，再為其他圖形填充漸變，如圖12-47所示。

圖12-47 填充漸變
