圖5-2 本實例完成效果5.1.1 技術提示

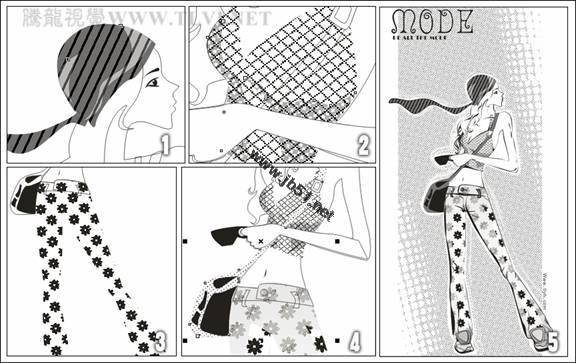

　　實例的在制作過程中，將填充工具與位圖編輯工具結合使用，靈活的創建出網點和紋理圖案。如圖5-3所示，為本實例的制作流程。

　　圖5-3 本實例制作流程

　　5.1.2 制作步驟：制作衣物網點

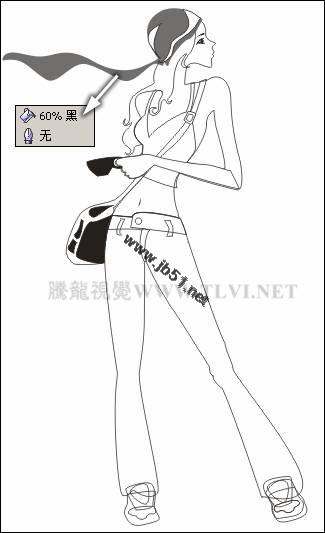

　　(1)運行CorelDRAW，新建一個空白文檔，保持其屬性欄的默認設置。然后使用工具箱中的"貝塞爾"工具，參照?qǐng)D5-4所示繪制一個女孩輪廓圖形。

　　圖5-4 繪制女孩輪廓圖形

　　(2)使用 "挑選"工具，選擇帽子圖形，按下小鍵盤上的<+>號鍵，將其原位置再制。

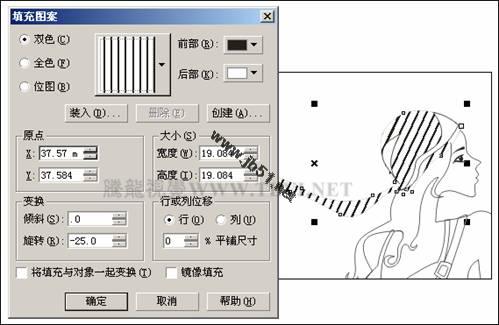

　　(3)選擇工具箱中的"填充"工具，在展開的工具條中單擊"圖案填充對話框"按鈕，打開"填充圖案"對話框，參照?qǐng)D5-5所示設置對話框，為圖形填充圖案，然后取消對該圖形的輪廓填充。

　　提示：在為圖形添加圖案填充后，可以使用"交互式填充"工具，對填充的圖案的比例及旋轉角度進行調整。

　　圖5-5 填充圖案

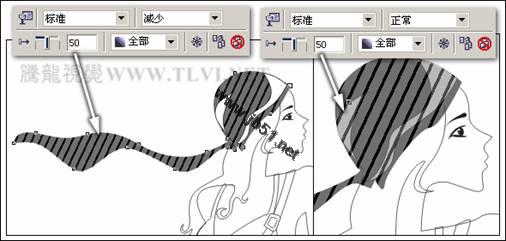

　　(4)使用"交互式透明"工具，為填充圖案的帽子圖形添加透明效果，使用同樣的操作方法，為頭發上高光圖形添加透明效果，然后調整高光圖形順序到圖案填充的頭發圖形下面，如圖5-6所示。

　　圖5-6 添加透明效果并調整順序

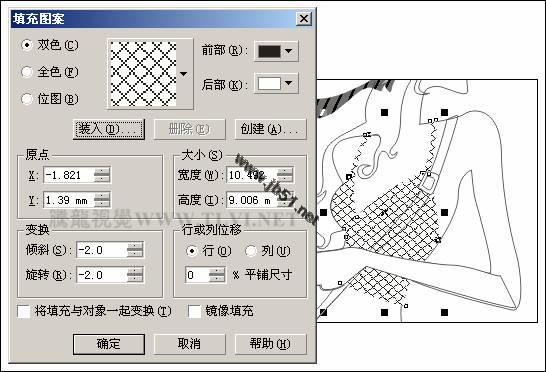

　　(5)接下來選擇上衣圖形，參照以上填充圖案方法，為上衣圖形填充圖案，并設置上衣圖形的輪廓色為無，然后將手臂填充為白色，如圖5-7所示。

　　圖5-7 填充圖案

　　(6)使用"貝塞爾"工具，參照?qǐng)D5-8所示在上衣圖形上繪制暗部圖形，調整順序到手臂圖形下面，并為其填充圖案。

　　圖5-8 繪制圖形并填充圖案

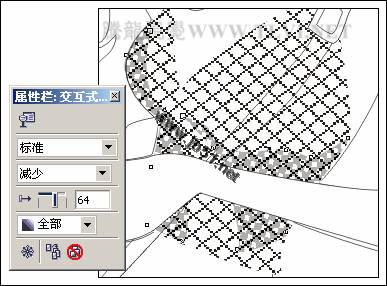

　　(7)使用"交互式透明"工具，參照?qǐng)D5-9所示設置屬性欄，為上衣暗部圖形添加透明效果。

　　圖5-9 添加透明效果

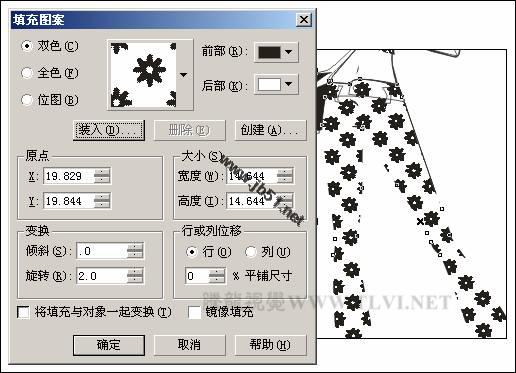

　　(8)選擇褲子圖形，將其再制并放置到頁面空白處，以便下面再對其進行編輯。然后參照?qǐng)D5-10所示設置"填充圖案"對話框，為原褲子圖形填充圖案，并設置褲子圖形的輪廓色為無。

　　圖5-10 填充褲子圖形

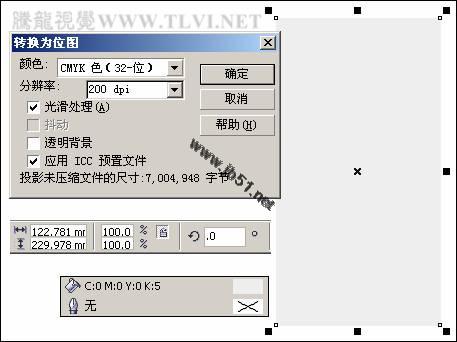

　　(9)使用"矩形"工具，在頁面空白處繪制一個矩形，設置填充色為灰色，輪廓色為無。然后執行"位圖"→"轉換為位圖"命令，打開"轉換為位圖"對話框，參照?qǐng)D5-11所示設置對話框，將矩形轉換為位圖。

　　圖5-11 繪制矩形并轉換為位圖

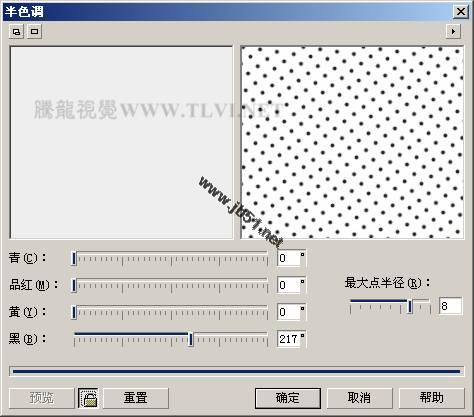

　　(10)保持矩形圖像的選擇狀態，執行"位圖"→"顏色變換"→"半色調"命令，打開"半色調"對話框，參照?qǐng)D5-12所示設置對話框，為圖像添加半色調效果。

　　提示：通過對圖像添加"半色調"濾鏡效果，制作出網點的圖像效果。

　　圖5-12 "半色調"對話框

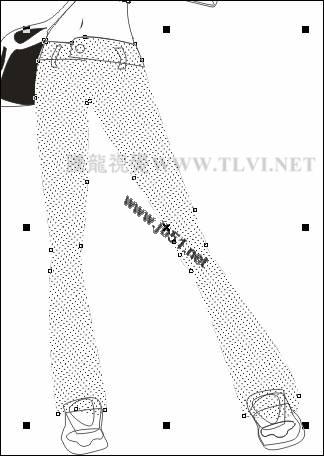

　　(11)將網點圖像再制，執行"效果"→"圖框精確剪裁"→"放置在容器中"命令，當鼠標出現黑色箭頭時，單擊褲子輪廓圖形，將網點圖像放置到褲子輪廓圖形當中，如圖5-13所示。

　　圖5-13 圖框精確剪裁

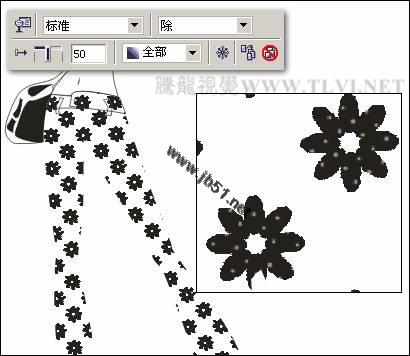

　　(12)執行"效果"→"編輯內容"命令，接著使用"交互式透明"工具，為網點圖像添加透明效果，然后再執行"效果"→"完成編輯這一級"命令，完成對圖像的編輯，效果如圖5-14所示。

　　圖5-14 編輯內容

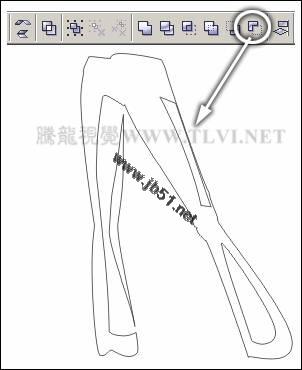

　　(13)使用"貝塞爾"工具，參照?qǐng)D5-15所示在頁面空白處褲子圖形上繪制不規則圖形，然后框選褲子和不規則圖形，單擊屬性欄中的"后減前"按鈕，對圖形進行修剪。

　　圖5-15 繪制圖形并修剪

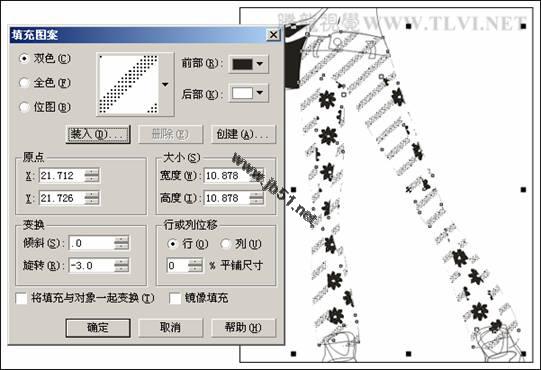

　　(14)調整修剪后圖形的位置與順序，然后參照?qǐng)D5-16所示設置"填充圖案"對話框，為其填充圖案，并設置輪廓色為無。

　　圖5-16 填充圖案

　　(15)接下來再為其添加透明效果，然后將其原位置再制，填充為30
