今天我們就來看看使用3dsMax設計一款漂亮的廊架模型的教程，請看下文詳細介紹。

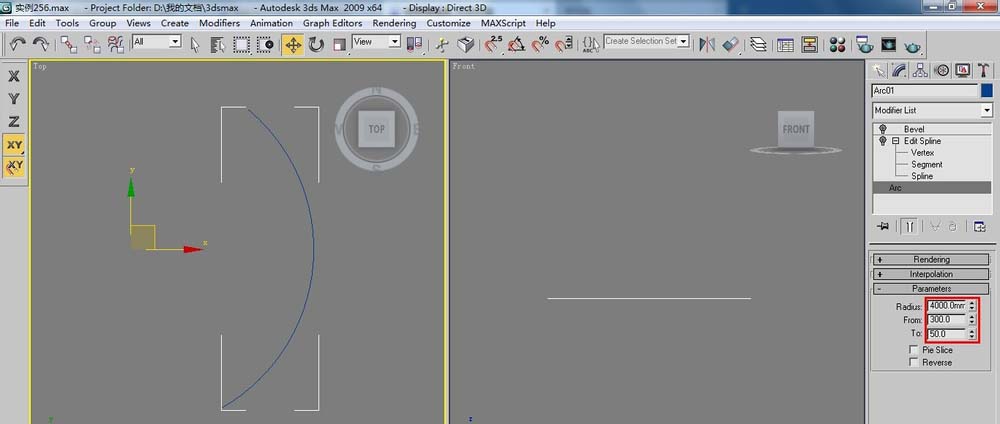

1、單擊（創建）/(圖形）/【Arc】（弧）按鈕，在頂視圖中繪制一個圓弧（作為底座），參數如下圖所示。

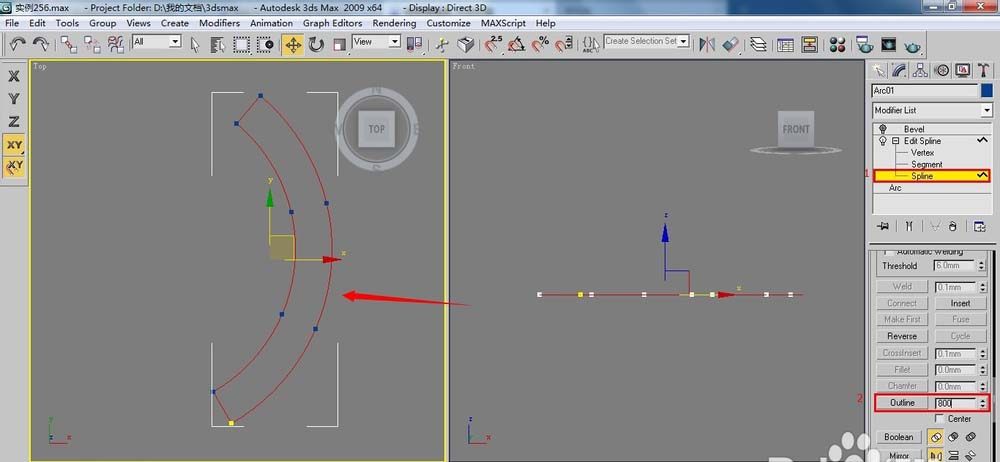

2、為圓弧添加【Edit Spline】（編輯樣條線）修改命令，進入（樣條線）層級，在【Outline】（輪廓）右側的數值框中輸入800，勾選【Center】（中心）復選框，單擊【Outline】（輪廓）按鈕，如下圖所示。

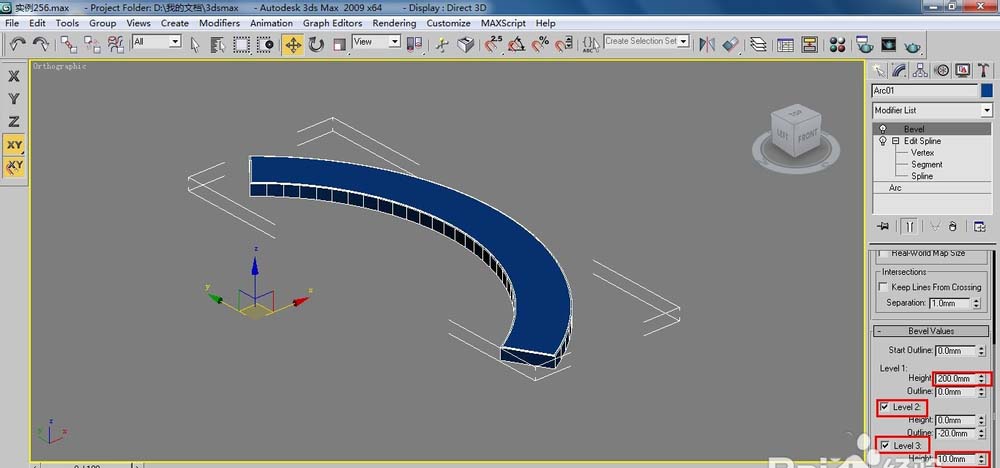

3、為添加輪廓后的圓弧加一個【Bevel】（倒角）命令，調整倒角的參數，如下圖所示。

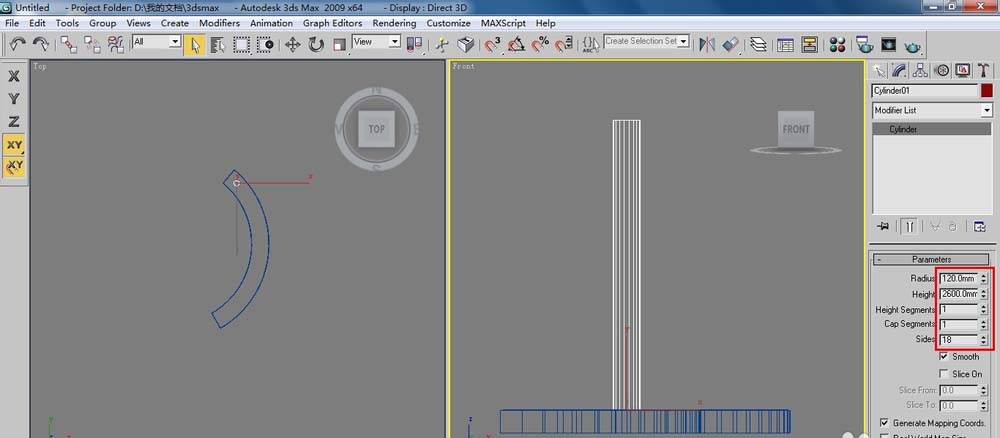

4、單擊（創建）/(幾何體）/【Cylinder】（圓柱體）按鈕，在頂視圖中單擊并拖動鼠標，創建一個圓柱體，參數及位置如下圖所示。

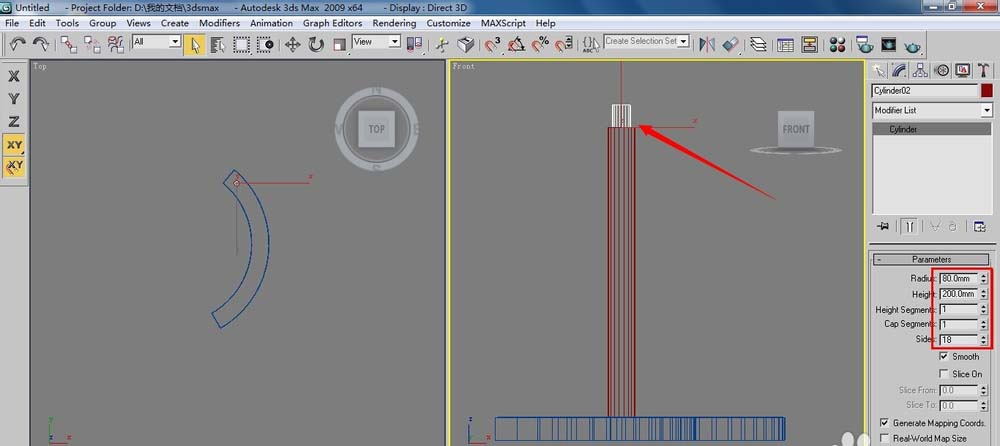

5、在前視圖中沿Y軸復制一個圓柱體，修改一下參數，將其放置在大圓柱體上方，參數及位置如下圖所示。

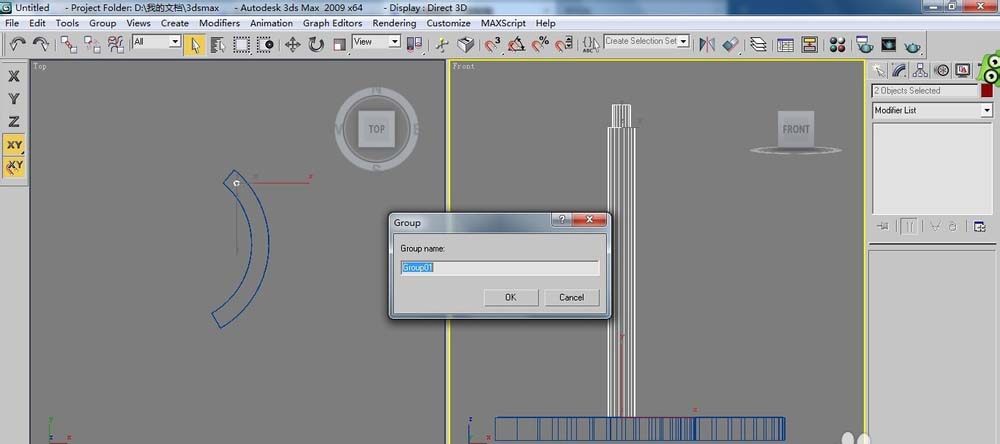

6、同時選擇兩個圓柱體，將他們成為一組，這樣操作的目的是方便后面執行【Array】（陣列）操作，如下圖所示。

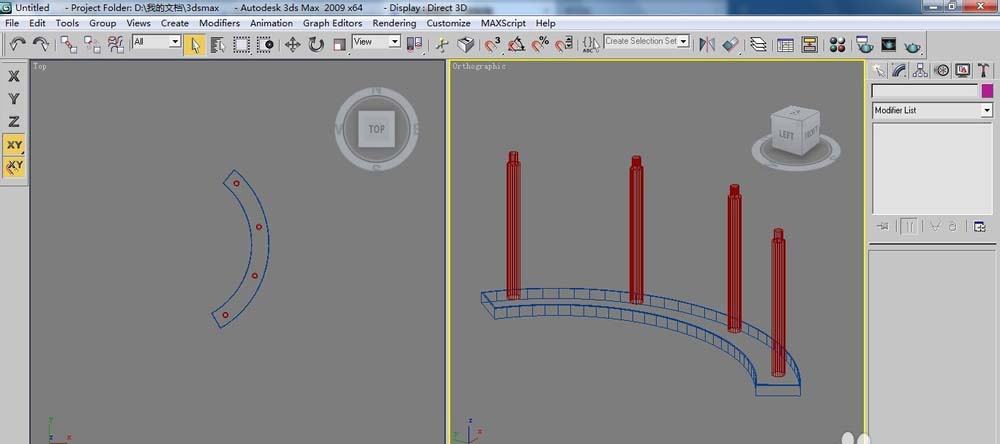

7、以底座的中心軸為柱子的坐標軸，用【Array】（命令）生成4個，設置Z軸的旋轉陣列角度為-128度，效果如下圖所示。

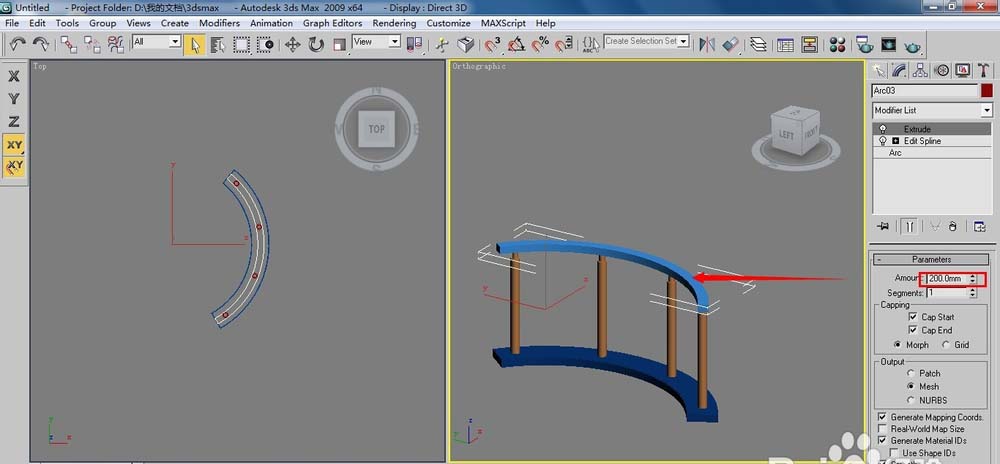

8、在圓柱體上面制作一個梁，首先繪制一個與底座參數相同的圓弧，添加【Edit Spline】（編輯樣條線）修改命令，設置輪廓量為280，最后添加【Extrude】（擠出）命令，數值為200mm，效果如下圖所示。

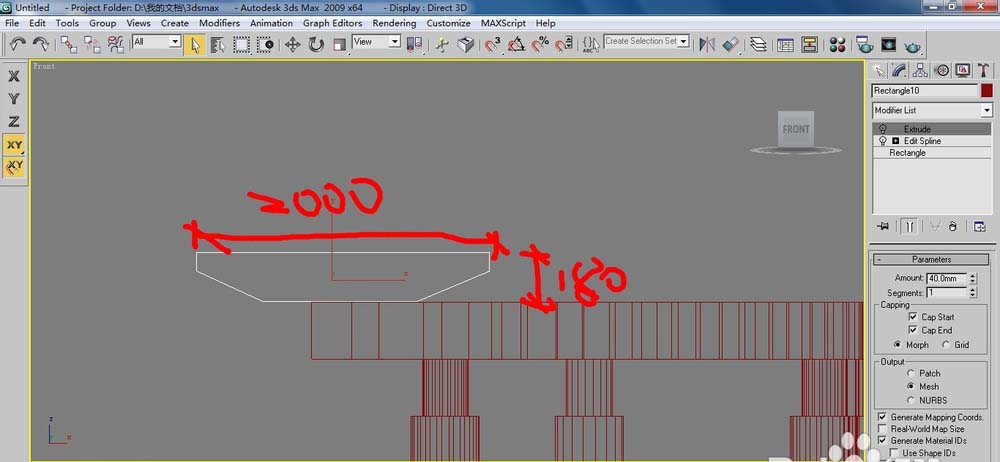

9、在前視圖中繪制一個180*2000的矩形，添加【Edit Spline】（編輯樣條線）修改命令，進入（頂點）層級，調整下一個形態，效果如下圖所示。

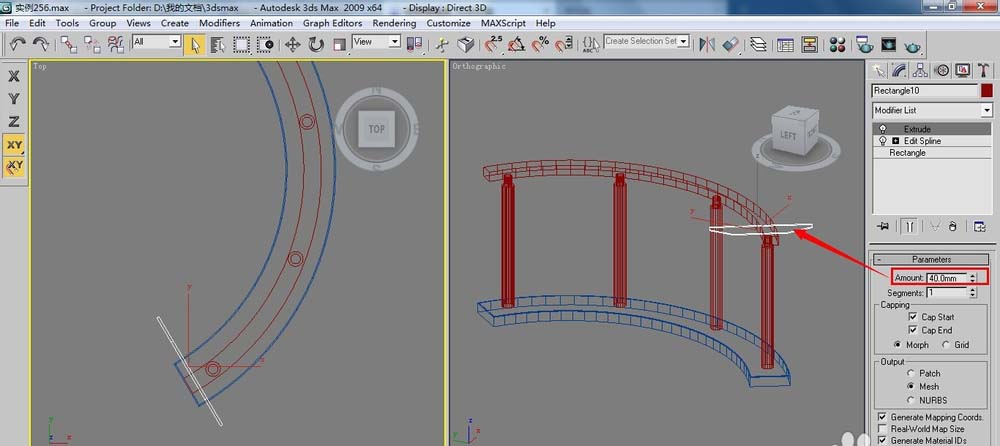

10、在頂視圖中移動調整后的矩形到合適的位置，執行【Extrude】（擠出）命令，設置擠出的高度為40，然后旋轉一下角度，效果如下圖所示。

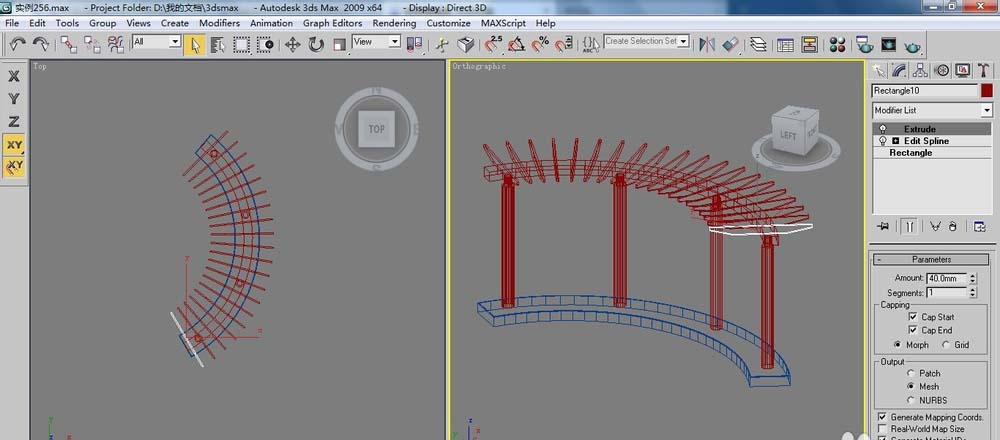

11、利用陣列命令生成20個擠出后的造型，旋轉角度設置為110度，最終的效果如下圖所示。

以上就是3dsMax設計廊架的教程，希望大家喜歡，請繼續關注武林網。
