本實例通過導入一張完整的CAD圖紙，使用【Line】（線）命令并配合捕捉繪制出墻體，執行【Extrude】(擠出）命令，生成一個套二雙廳的墻體。

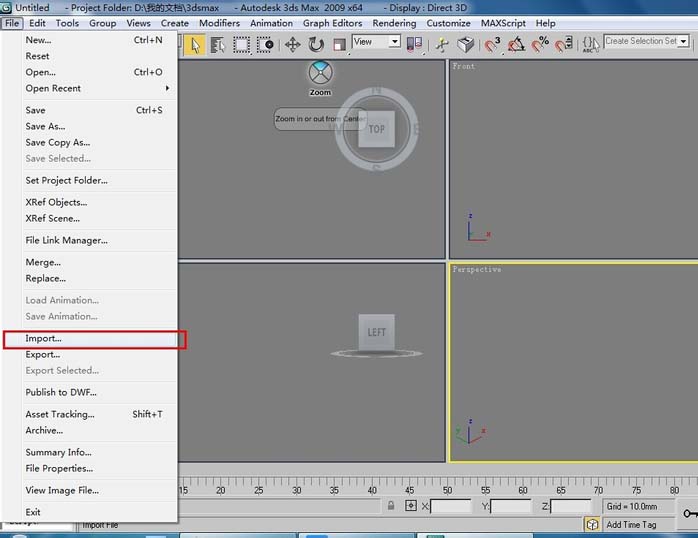

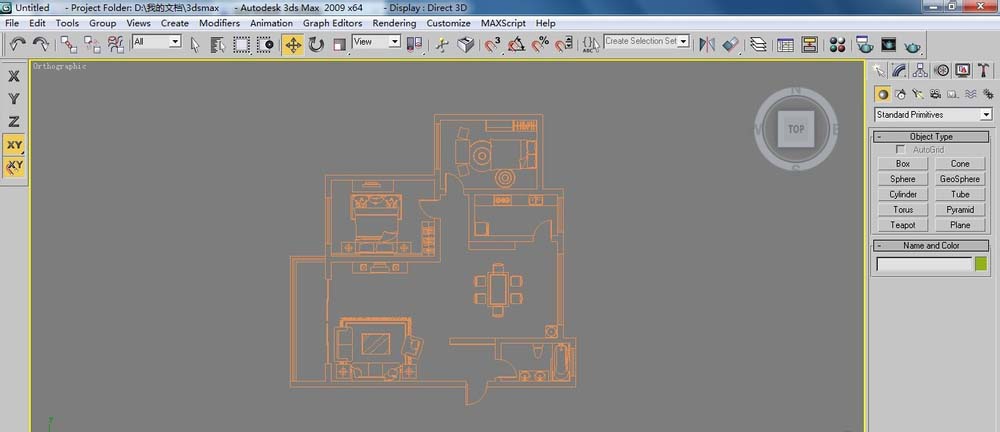

1、導入平面圖的目的就是起到一個參照的作用，為建立模型提供方便，更能清楚的理解這個戶型的結構。

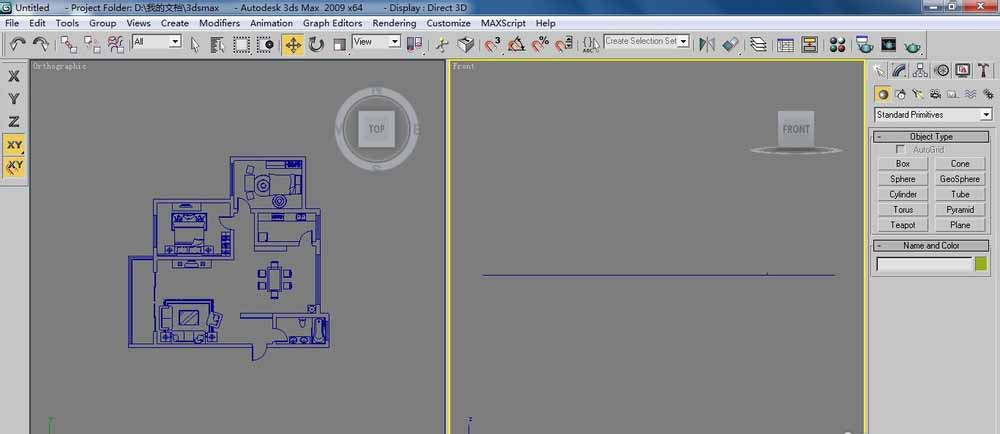

2、按下Ctrl+A鍵，選擇所有線形，為線形指定一個便于觀察的顏色。

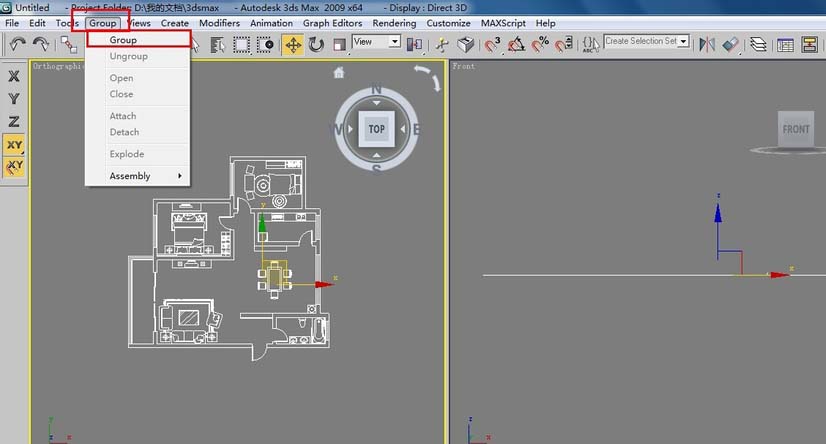

3、單擊菜單欄中的【Group】（組）/【Group】（成組）命令，在彈出的對話框中單擊OK。

4、激活頂視圖，按下Alt+W鍵，將視圖最大化顯示。

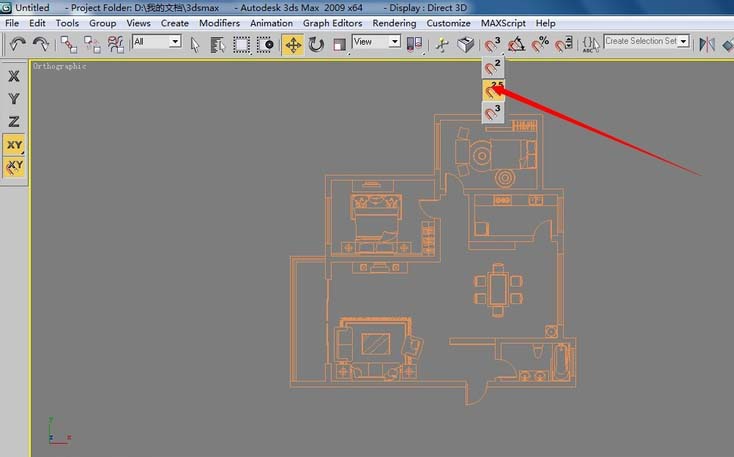

5、按S鍵將捕捉打開，捕捉模式采用2.5維捕捉，將鼠標光標放在按鈕上方，單擊鼠標右鍵，在彈出的【Grid and Snap Settings】（柵格和捕捉設置）窗口中，勾選【Vertex】（頂點）復選框。

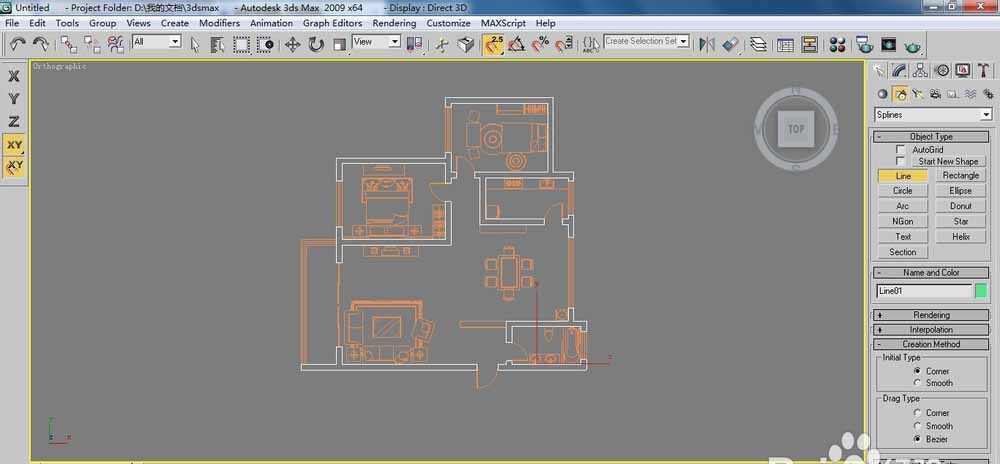

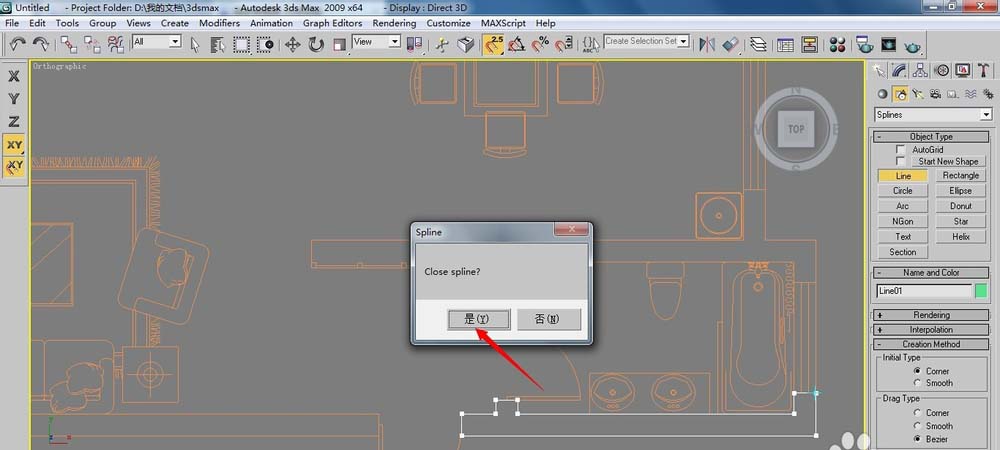

6、單擊（創建）/（線形）Line（線)按鈕，在頂視圖中繪制墻體內封閉線形。

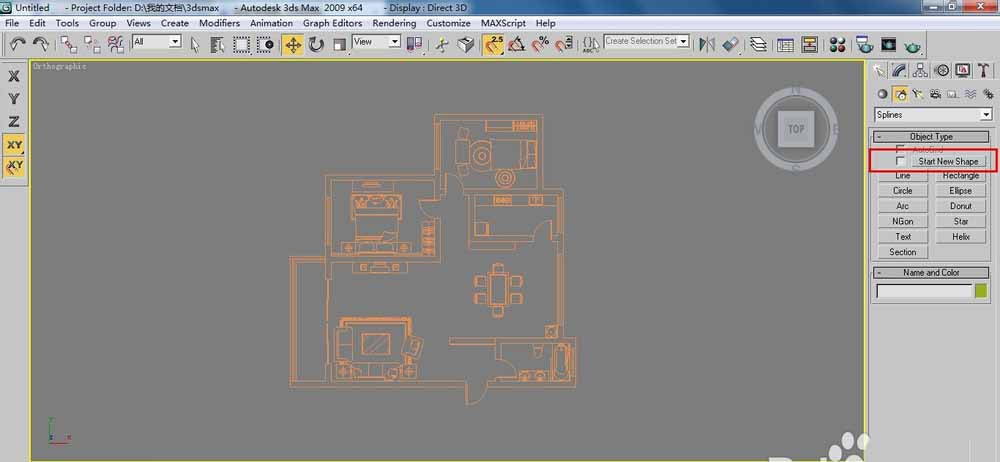

7、在命令面板中將【Start New Shape】（開始新圖形）前面的對號取消，這樣接下去繪制的線形是一體的。

8、用同樣的方法將其他房間的墻體繪制出來，最終的效果如圖。

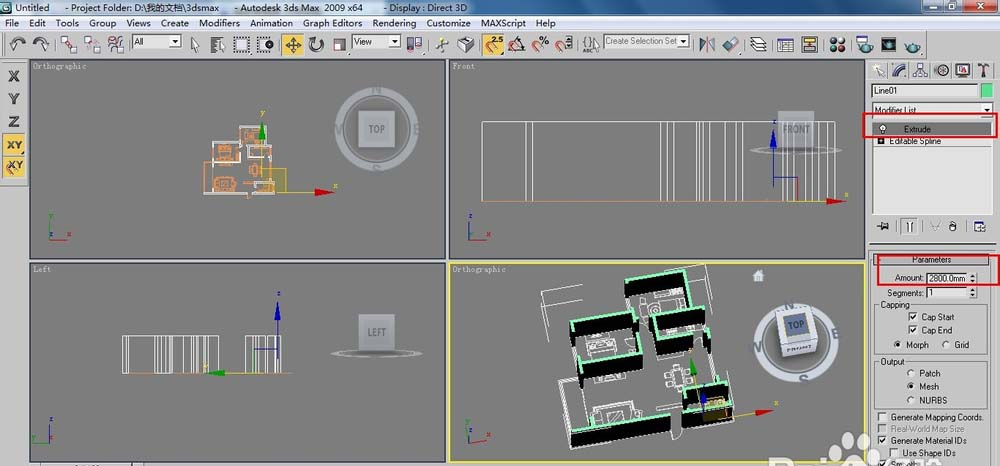

9、單擊（修改)按鈕，進入修改面板，在（修改器列表）中為繪制的線形添加一個【Extrude】（擠出）命令，將【Amount】（數量）設置為2800（即房間層高為2.8米）
