導言：

這是一篇比較基礎的展UV教程，作者通過實例來講解3ds Max uvw展開修改器的使用方法。

第一步

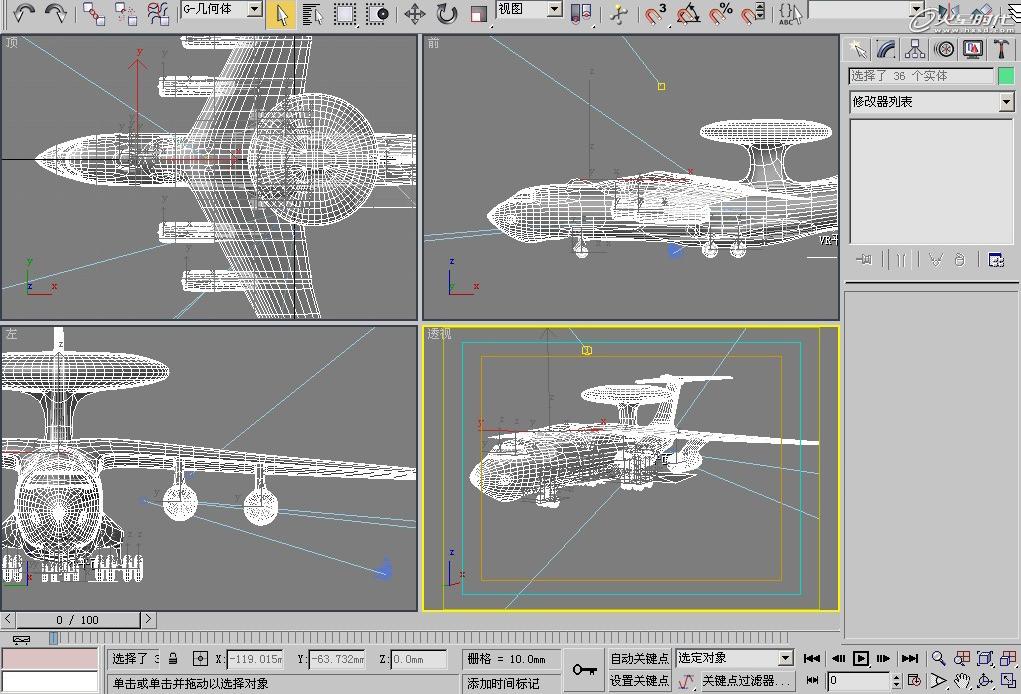

首先，打開一個練習場景“空中預警機1.max”（這事小弟平時的練習做的不好獻丑了）。（圖01）

圖01

第二步

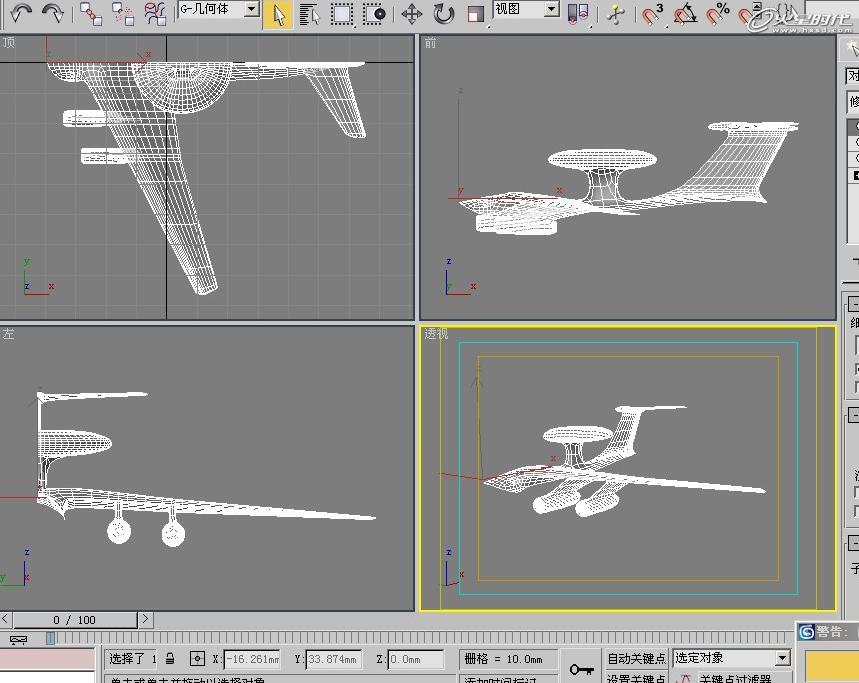

這里我們拿機翼來舉例子，隱藏除機翼意外的其他模型。（圖02）

圖02

第三步

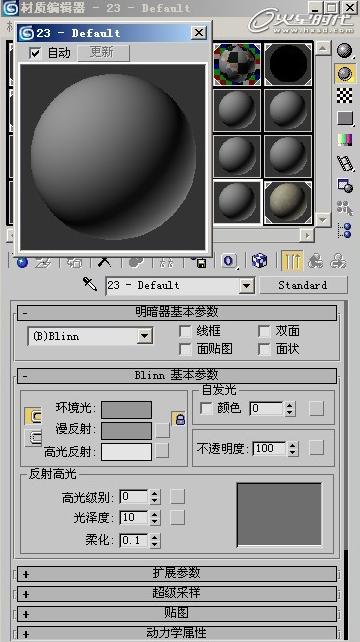

給機翼一個空白材質。（圖03）

圖03

第四步

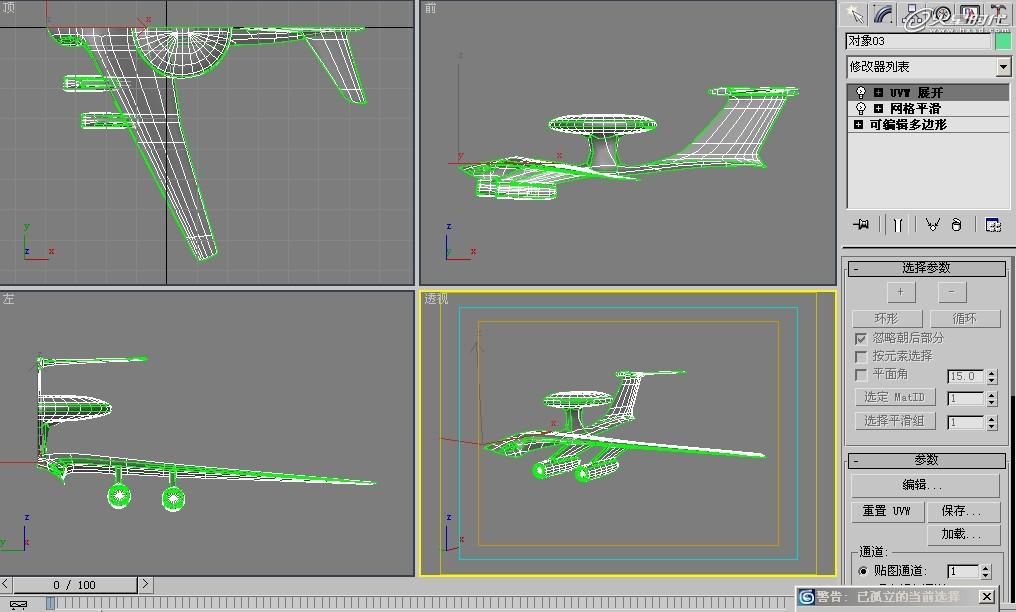

下面開始正題了，選擇模型，然后給模型一個修改器，名稱為“uvw展開”。（圖04）

圖04

第五步

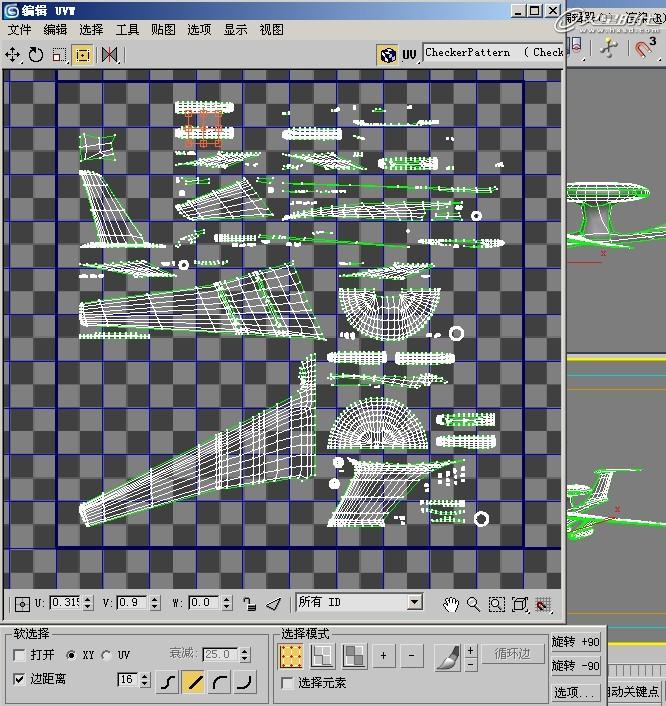

然后編輯uvw展開，利用內置功能將貼圖修改成如圖所示。（圖05）

圖05

第六步

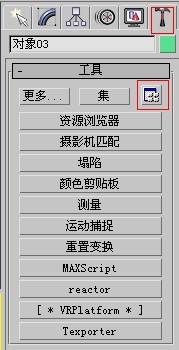

這時模型本身具有了材質屬性和uvw展開修改器。然后進入“工具”面板，然后新建一個選項。（圖06）

圖06

第七步

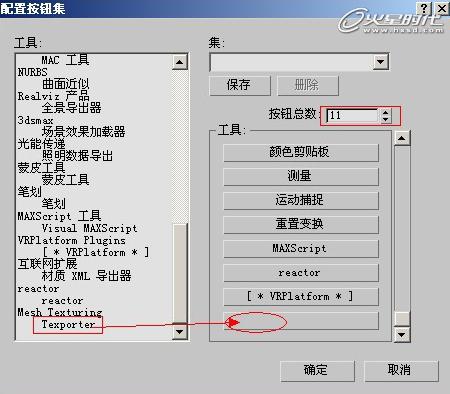

將按鈕數“10”改為”11”，之后將“Texporter”拖拽到空白工具條中。單擊“確定”完成操作。（圖07）

圖07

第八步

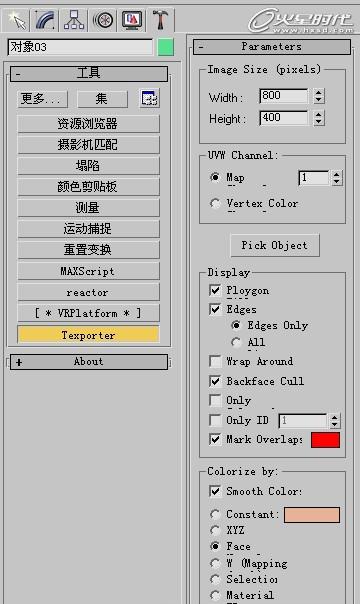

然后選擇模型，點擊“工具”菜單下的“Texporter”鍵，就會出現如下菜單。（圖08）

圖08

第九步

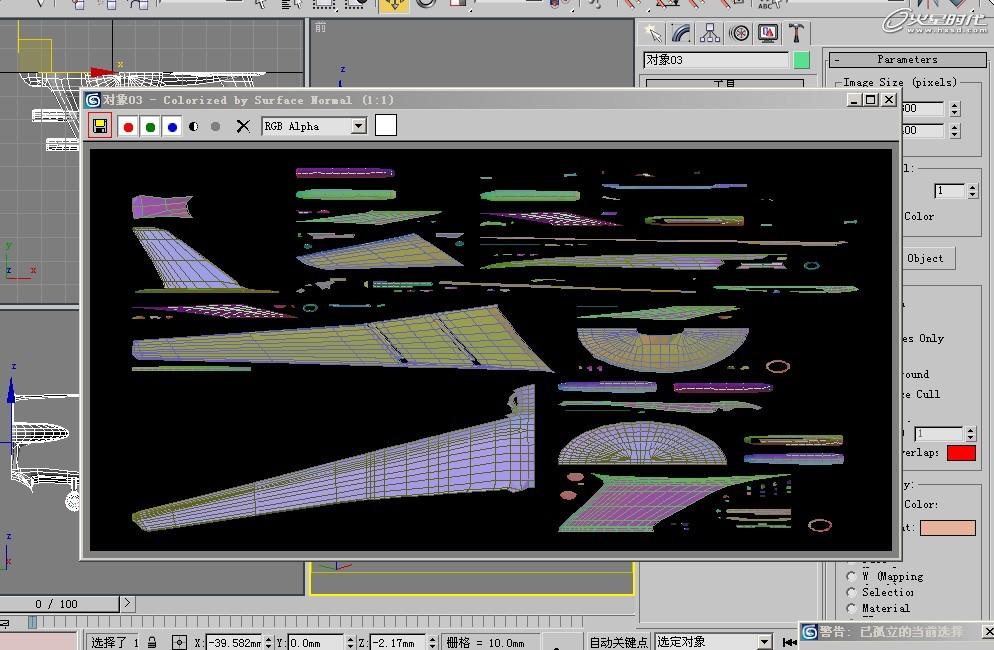

上面的Image Size項目一看就知道了是設置貼圖大小的；第二項uvw Channel，意思應該是uvw頻道，那么他說的是導出貼圖的形式。一共兩種map貼圖模式和vertex color頂點著色模式。一般我們都用默認設置就可以。經常被修改的一般就只有貼圖大小哪一項。還有就是pick object選擇物體。也就是選擇模型。之后我們會得到這樣一張貼圖，然后保存它到你的硬盤。（圖09、10）

圖09

圖10

第十步

之后，我們打開max材質編輯器。將機翼的材質打開。給“漫反射顏色”選項一個貼圖。貼圖為剛才導出的uvw展開貼圖。（圖11）

圖11
