效果圖

　　一、模型

　　因為我想要它能夠移動和變形，我也必須為它創建骨骼。事實上，我先從骨骼開始 - 首先我建了一個雙足骨骼，使它的部分變形成機器人的外形框架。

圖1

　　這個建模的過程看起來是這樣的: 從頭到腳的每一部分建完之后，我開始建機器人的身體部分。當一部分被完成時，我尋找一輛看起來很好的車體部分，把它切割出來，放置在機器人身上，使它看起來像盔甲一樣，并且連接它們到身體骨骼上去。

圖2

圖3　　

圖4

我總是很注意選擇車體上的一部分，它離機器人部分很遠，以至于在以后能創建一段變形動畫。不是每一個盔甲部分都來自汽車身體部分，但我盡可能多地使用 - 你能看見它們。

　　在圖片的暗部。對于整個機器人部分（汽車也是），我使用多邊形建模和渦輪平滑(turbosmooth)。

　　模型線框圖1：

圖6　　

　　模型線框圖2：

　　
圖7

二、材質

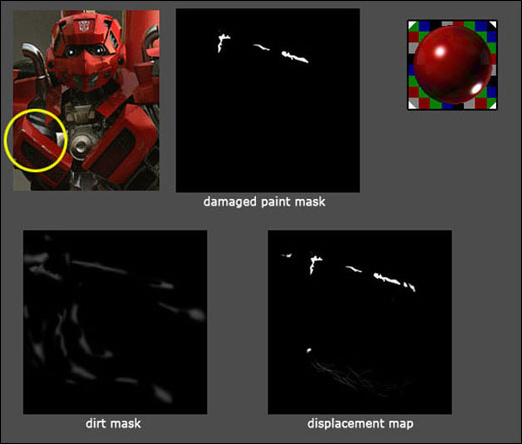

　　這輛汽車的油漆是4層vrayblend 材質。基層有低的光澤反射，紅色汽車有著 fresnel類型的漸變材質,第二層有著黑色的固有色和值為1.0的fresnel白色反射光澤。第三層在油漆上有點臟和塵土，那是一張簡單的有著黑色固有色材質的臟的遮罩貼圖。第四層是損壞的油漆，所以它有灰白色固有色和低度光澤反射，和一張遮罩貼圖。遮罩經常被用在vray中的置換貼圖，來給已損壞的圖像一點斜面。這對于機器人的紅色油漆部分不是獨一無二的貼圖，我制作了6-7種不同的版本，有一些已經被重復使用了多次。

　
圖8

　　三、燈光

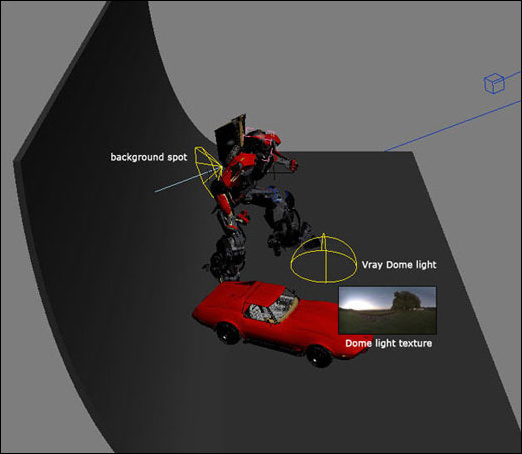

　　對于燈光，我使用vray dome燈和vrayhdri 材質。我想要在機器人身后有一點陰影，所以我把聚光燈放在背景上。

　
圖9四、渲染

　　我使用自適應qmc 圖像采樣和catmull-rom aa濾鏡。gi（全局照明）也被應用到，irradiance貼圖（中等預設）為首次反射，quasi-monte carlo為二級反射。

圖10

　　五、后期

　　在照明之后，反差和顏色修改，我使用減淡和加深工具來改善一些細節。最后做上標題和作者的名字，這個作品就完成了。

圖11　　
　
圖12　

　　教程結束，以上就是3DMax打造一個炫酷逼真的變形金剛教程，希望大家喜歡！
