本文以MAX2014為例，介紹點捕捉工具的使用方法。

1、在MAX軟件中新建一個Box。

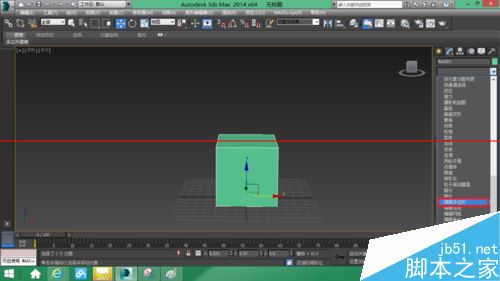

2、將Box轉化為可編輯多邊形，可直接單擊右鍵選擇“轉化為可編輯多邊形”，也可以在修改器中選擇“編輯多邊形”。

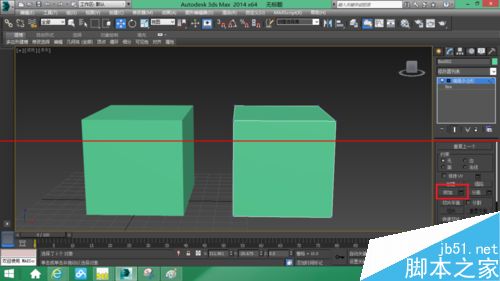

3、再復制一個新的Box，將兩個Box附加：在其中一個Box可編輯多邊形的狀態下，在面板中點擊“附加”，再選擇另一個Box。

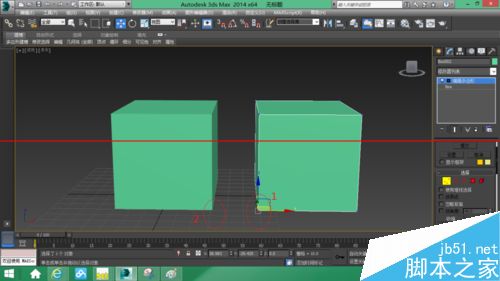

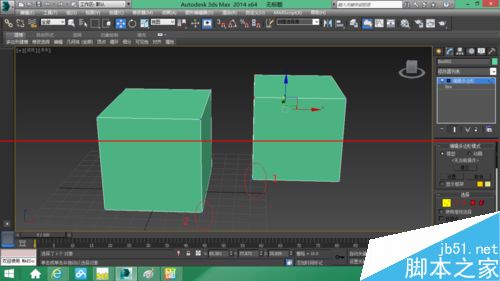

第一種：兩個點的重合，例如：將點1和點2重合，使兩個Box并排且交點重合。

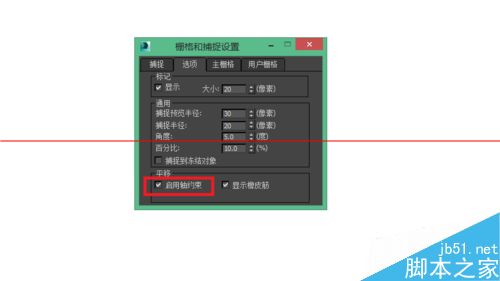

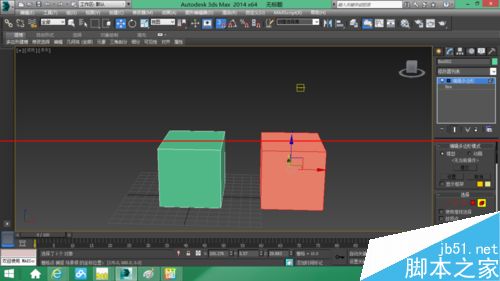

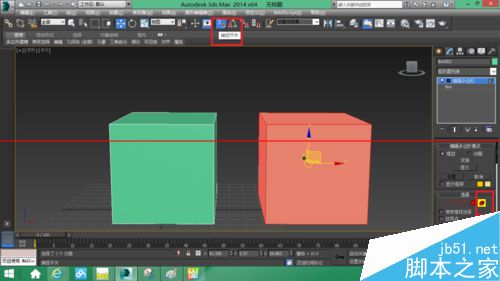

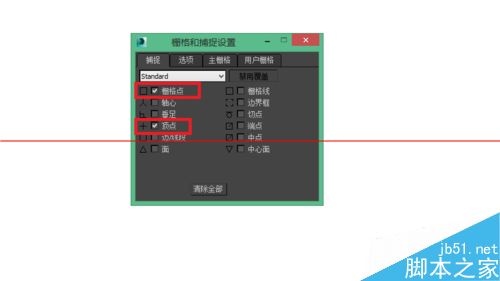

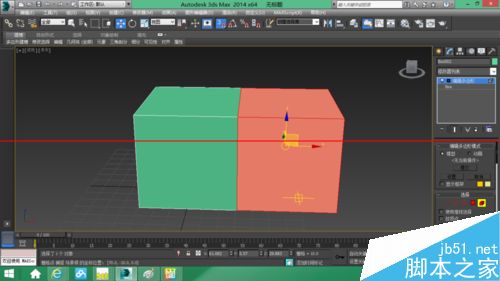

打開捕捉工具，右鍵點擊捕捉工具設置捕捉選項，選擇“柵格點”、“頂點”，在選項中選擇“啟動軸約束”。在編輯多邊形的“元素”級別下選中Box2，點擊坐標軸，當坐標軸三個軸向上都變為黃色時，將鼠標放到點1處，鼠標會變為十字形，此時將點拖動到點2上，兩個Box的點1和點2就重合了，且兩個Box中間沒有空隙。

第二種：兩個單個軸向上的對齊方法。例如：將點1的Y軸和點2對齊。

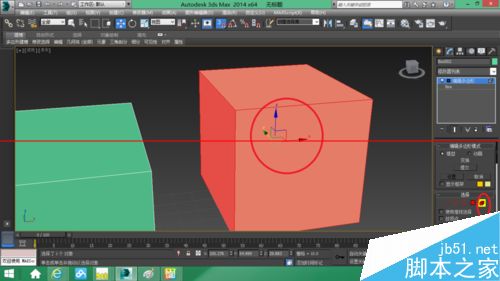

同理，打開捕捉工具，在“元素”的級別下選中Box2，點擊坐標軸的Y軸，使得Y軸變為黃色。將鼠標放到點1處，鼠標會變為十字形，此時將點拖動到點2上，點1和點2的Y軸就值就相同了。

4、此外，你也可以嘗試一下X軸，Z軸的對齊方法。
