利用3dMAX的“網格平滑”、“編輯網格”修改器制作一個沙發的模型，通過制作過程，了解“擠出”、“顯示最終結果”等參數的用法。

1、雙擊3dMAX2012，打開一個新文檔。

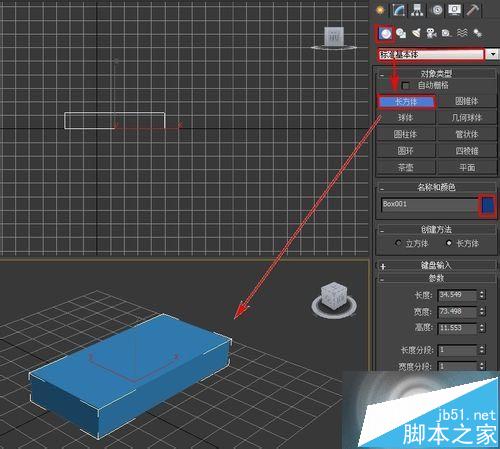

2、在右邊命令面板選擇“幾何體”，在下拉框里選擇“標準基本體”，選中“長方體”，顏色設置為“蘭色”，在透視圖里創建一個基本長方體。

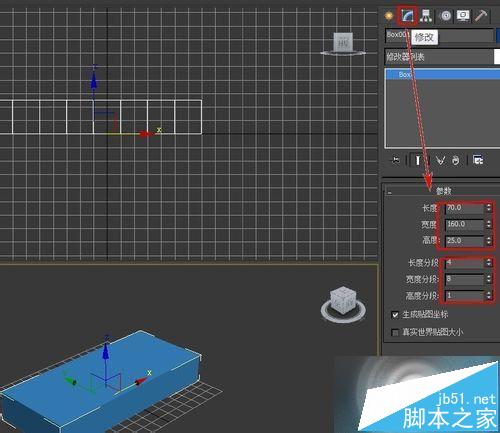

3、在命令面板中單擊“修改”，在下面參數里設長方體的長：70，寬：160，高：25，長度分段：4，寬度分段：8，高度分段：1。

4、在命令面板中，單擊“修改器列表”右邊的小三角，在下拉菜單中選擇“網格平滑”。

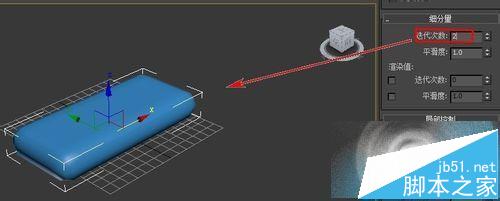

5、在命令面板中，細分量里設置迭代次數為“2”.

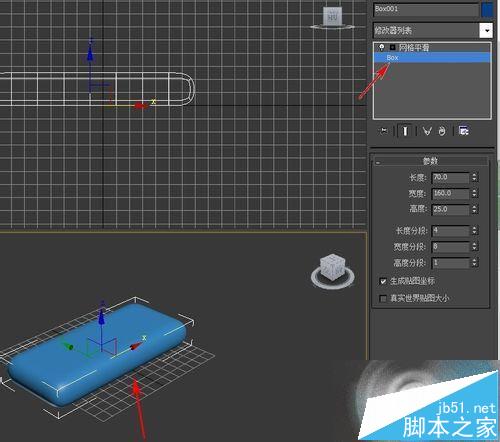

6、在透視圖里選中長方體，在命令面板中選中“box”。

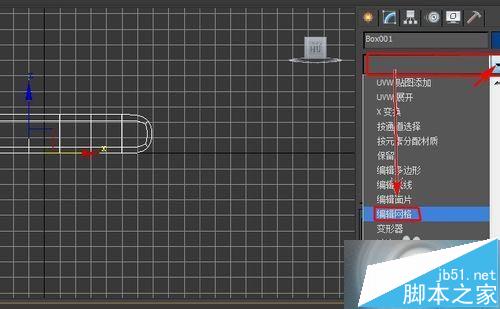

7、再在命令面板中，單擊“修改器列表”右邊的小三角，在下拉菜單中選擇“編輯網格”。

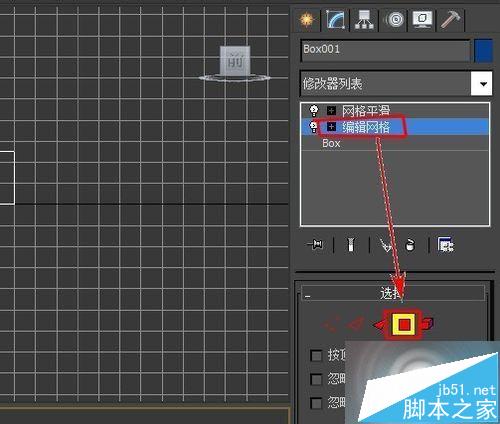

8、“編輯網絡”要加在“Box”與“網絡平滑”之間，選擇“編輯網格”，在下面選擇面板里單擊“多邊形”。

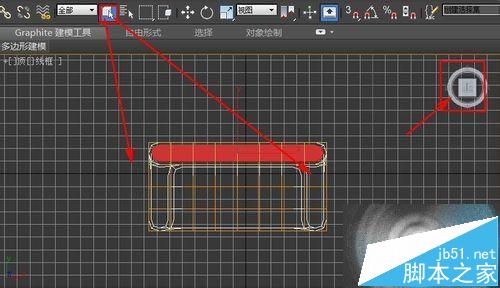

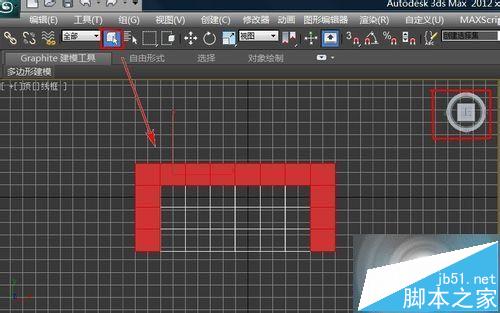

9、單擊“選擇對象”，在上視圖里按住“Ctrl+選擇對象”，選中頂層這圈表面，不要使用框選，因?yàn)橹贿x中立方做上表面這一圈。

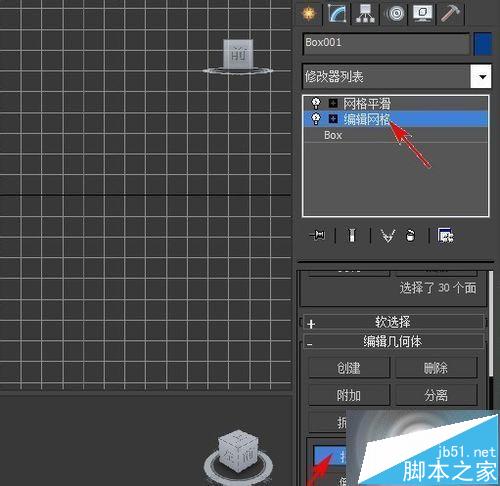

10、在命令面板里選擇“編輯網格”，在“編輯幾何體”中單擊“擠出”，設置擠出值為“30”。

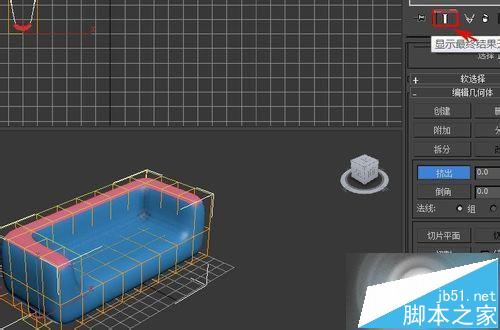

11、在命令面板里單擊“顯示最終結果”圖標，在透視圖里看到前面所有操作的效果。

12、單擊“選擇對象”，在上視圖里按住“Alt+選擇對象”，取消頂層選中表面的兩邊。

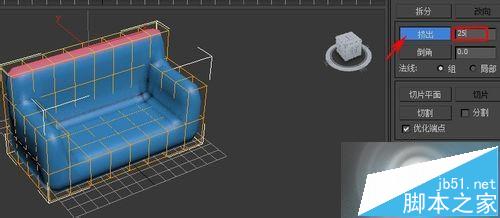

13、回到命令面板里，在“編輯幾何體”中單擊“擠出”，設置擠出值為“25”。

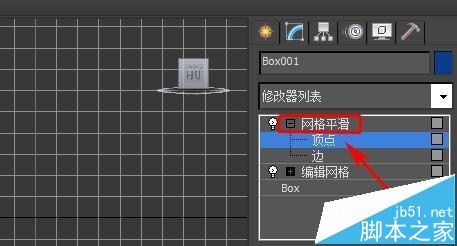

14、在命令面板里，點開“網格平滑”，選中“頂點”。

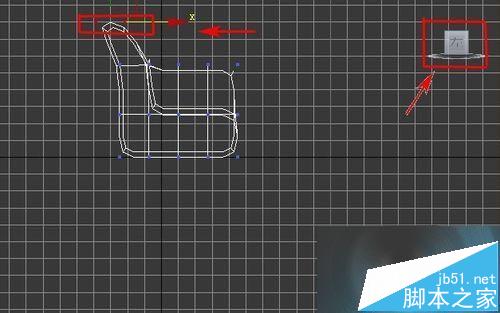

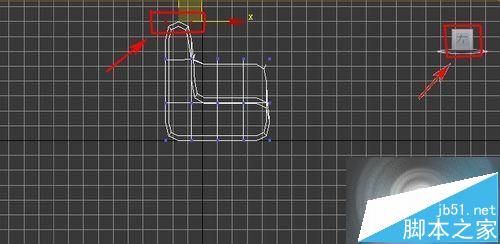

15、在“左”視圖，選中上面的兩個紅點。

16、拖著兩個紅點向x軸左邊移動適當位置。

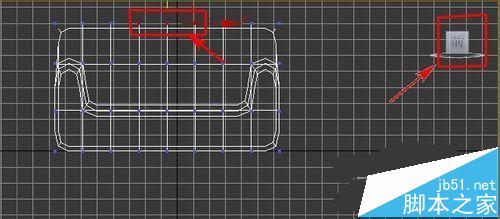

17、在“前”視圖，選中上面中間的的三個紅點。

18、拖著三個紅點向y軸下邊移動適當位置。

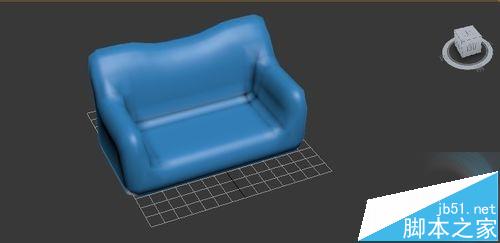

19、建模完成了，到透視圖里看一下效果。

注意事項：這只是制作一個簡單沙發的模型，可以根據自己想要的沙發，用擠出工具制作出不同形狀的沙發模型。
