隨著社會的發展，燈具成了人們家居生活中必備用品。在幽靜的晚上自然是少不了用燈具來照明。今天就給大家帶來了線狀燈具模型的制作教程，喜歡的同學們一起來看看步驟吧！

1、單擊“創建”-“幾何體”-“擴展基本體”-“切角圓柱體”按鈕，在3DsMax2013“頂”視圖創建一個切角圓柱體，設置參數如圖所示。

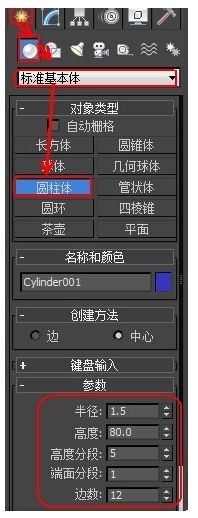

2、單擊“創建”-“幾何體”-“標準基本體”-“圓柱體”按鈕，在“頂”視圖創建一個切角圓柱體，設置參數如圖所示。

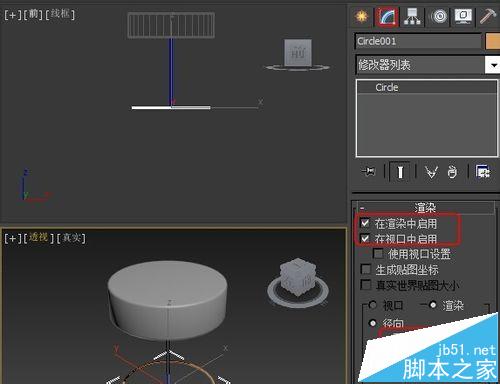

3、單擊“創建”-“圖形”-“樣條線”-“圓”按鈕，在“頂”視圖創建一個圓形，設置“半徑”為45；進入3DsMax2013“修改”命令面板，在“渲染”卷展欄下勾選“在渲染中啟用”和“在視口中啟用”復選框，設置“厚度為1.5，如圖所示。

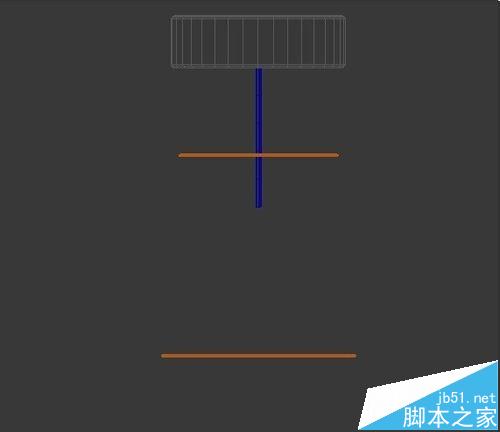

4、再使用移動復制的方法復制一個圓形，設置“半徑”為55，并移動到合適的位置，如圖所示。

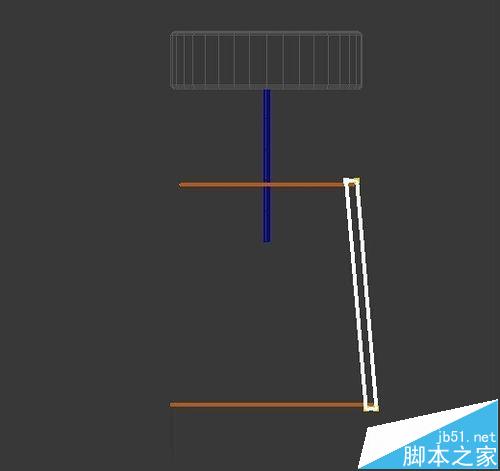

5、單擊“創建”-“圖形”-“樣條線”-“線”按鈕，在“前”視圖創建一個矩形線條，如圖所示。

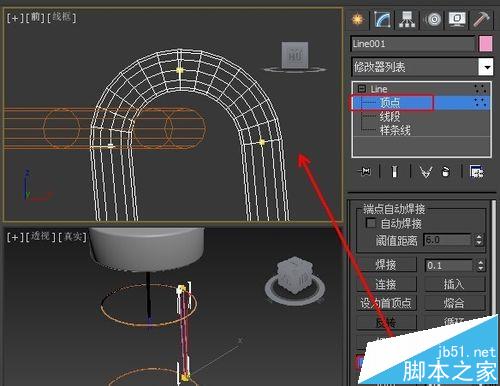

6、在3DsMax2013修改器“選擇集”下選擇“頂點”，在視圖中選擇矩形線條頂點，然后單擊鼠標右鍵，在彈出的菜單中選擇“Bezier角點”，然后單擊“圓角”按鈕，在視圖中按住鼠標左鍵拖動，圓角如圖所示。

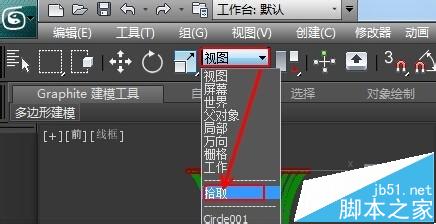

7、確保繪制的矩形線條處于選擇狀態，在3DsMax2013工具欄“視圖”下方選擇“拾取”，如圖所示。

8、在“頂”視圖中單擊繪制的切角圓柱體，然后選擇“使用變換坐標中心” 按鈕；目的就是以當前坐標系統的軸心為軸心，那么當前坐標系統是什么呢？就是我們剛才在視圖中拾取的切角圓柱體的圓心。

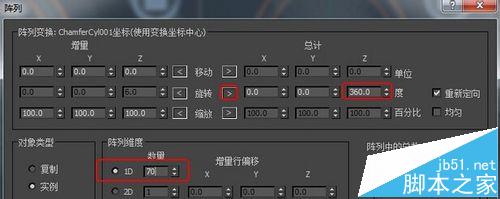

9、確認視圖中的線形為選擇狀態，選擇3DsMax2013菜單欄：“工具”-“陣列”命令，在彈出的“陣列”對話框中設置陣列參數，單擊“確定”按鈕，如圖所示。

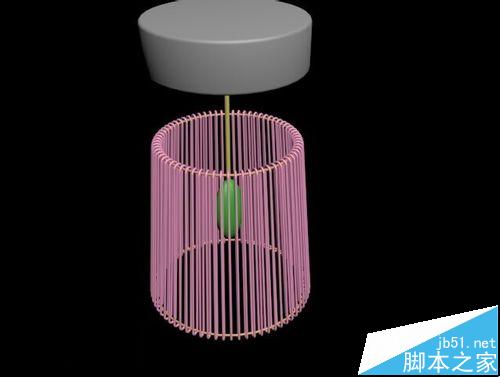

10、在3DsMax2013視圖中創建一個圓形，移動到合適位置，作為“燈泡”，完成線狀燈具3d模型建模效果如圖。3d素材模型庫，就上模型云。
