在3D Studio MAX中，利用軟件本身的功能做出液體流動的動畫是比較復雜的，但有了3D Aliens glu3D (以下簡稱glu3D)插件，你就可以輕輕松松的實現很多原來看起來很麻煩的流體動畫。glu3D 是一款非常好用而且功能非常強大的流體學插件，流體運算產生速度很快，有支持3D Studio MAX和MAYA的不同版本。接下去我介紹一下該插件在3D Studio MAX中的主要使用方法。

　　一、 啟用插件

　　安裝完插件后，啟動3D Studio MAX，在建立幾何物體面板的下拉列表中選擇"glu3D pouring system"項。然后在"Object Type（對象類型）"卷中，會出現"glu3D"這個按鈕。點擊"glu3D"按鈕，在視圖中就會產生三個對象：glu3D對象、glu3Dsource對象和Rectangle對象。glu3D對象是最主要的一個對象，通過它可以實現對產生流體效果的主要控制。glu3Dsource對象主要實現對流體產生源的控制。Rectangle對象是一個阻擋流體流動的對象，可以刪除不用（如圖1）。

圖1 建立對象

　　二、 產生流體

　　1. 選中glu3Dsource對象，點擊"Modify（修改）"面板，對其參數進行設置。點開 "Parameters（參數）"卷，"Source Params （源參數）"中的"Radius"是設置流體產生口大小的，"Rate"是用來設置流體產生速度的，"Source timer"的兩項用來設置動畫中流體產生的開始幀和結束幀，"Source Type"參數決定了流體產生源的類型。你可以根據不同的流體產生效果來設置以上參數（如圖2）。

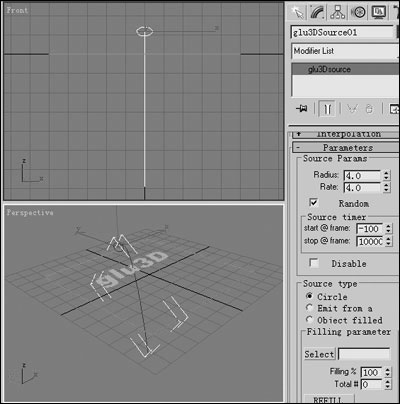

圖2 glu3Dsource對象參數

　　2. 選中glu3D對象，在"Modify"面板中設置其參數。"Animation Control"卷是來控制動畫生成的，點擊其中的"GO!"按鈕，就開始了流體動畫的運算生成（如圖3、圖4）。

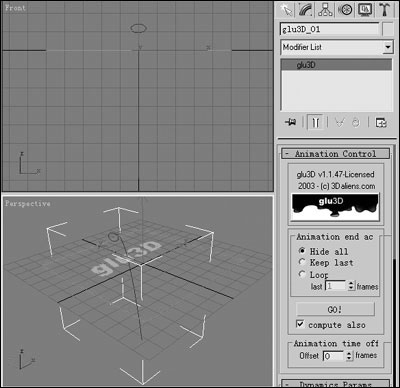

圖3 glu3D對象"Animation Control"卷

圖4 運算生成流體動畫

　　"Dynamics Params"卷是用來控制產生流體粒子的動態參數，其中"LOD"值是設置產生粒子的細節值，該值越大粒子的碰撞效果就越好，"Thickness"值用于調節流體粒子的濃稠度，"Gravity"是重力值，"Show Praticles"按鈕按下以后可以在生成流體粒子的同時在視圖中顯示粒子，"Flush Praticle cache"按鈕點下后，生成的流體粒子動畫將被清除掉。

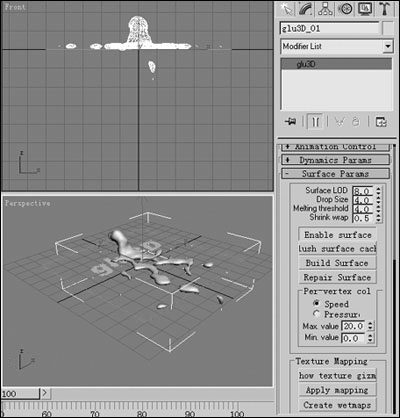

　　"Surface Params"卷是控制粒子產生后用流體的形態顯示的效果參數，"Surface LOD"是流體表面細節值，"Drop Size"是流體的大小值，"Melthing threshold"是流體溶合值，"Shrink wrap"收縮包裹值，"Enable surface"按鈕按下后可以顯示粒子的流體形態，點擊"Flush surface cache"按鈕后會將產生的流體形態清除，只顯示粒子形態，"Build Surface"按鈕是建立流體表面，"Repair Surface"按鈕是修改流體表面，在"Per-Object Params"卷中可以添加流體的阻礙物體，并且可以設置阻礙物體的摩擦力和反彈值等等。

　　三、 賦材質渲染動畫

圖5 動畫中的幾幀

　　選中glu3D對象，可以用材質編輯器給產生的流體賦予材質。賦予好材質后就可以開始渲染動畫了。我做了一個簡單流體動畫中的幾幀，根據容器大小對流體進行了參數設置，主要對glu3Dsource對象的參數和glu3D對象的"Dynamics Params"卷、"Surface Params"卷進行了設置（如圖5）。

　　教程結束，以上就是3D Studio MAX中流體插件glu3D使用方法介紹，大家學會了嗎？希望能對大家有所幫助！
