在用Auto cad畫平面圖時，我們畫的圖都代表某種物體及其特殊意義，因此盡量用比較形象的圖表示房屋的家居設備設施，例如窗戶、門、柜體等。

1、格式-多線樣式。彈出多線樣式編輯界面。

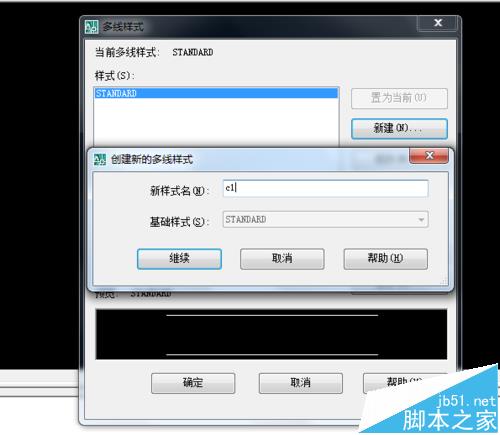

2、新建-創建新的多線樣式界面，輸入多線樣式的名稱 C1，然后確定。

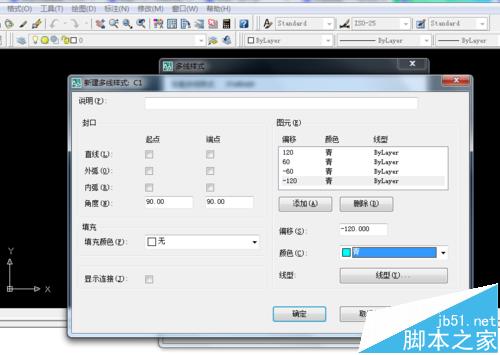

3、彈出多線C的編輯界面，修改圖元參數。24墻一般就如下圖所示修改偏移、顏色和線。

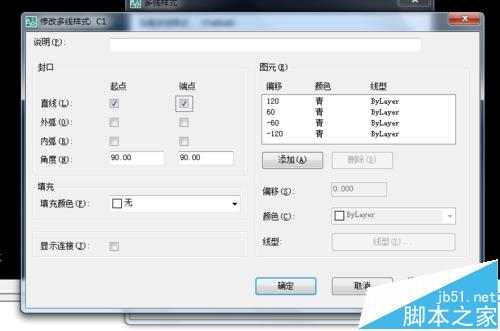

4、封口，兩端閉合，其他的都不用修改。

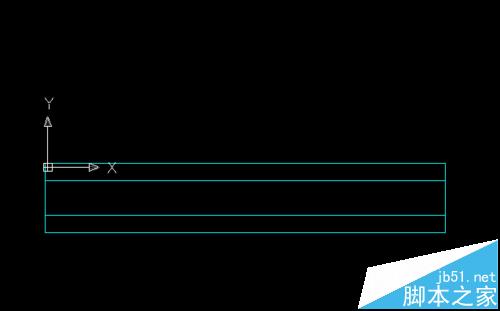

5、確定之后，你將看到窗戶的預覽。

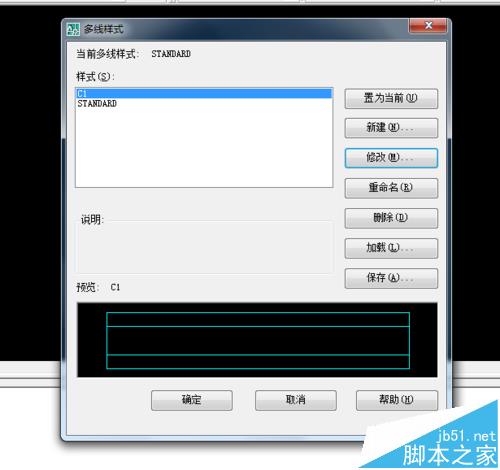

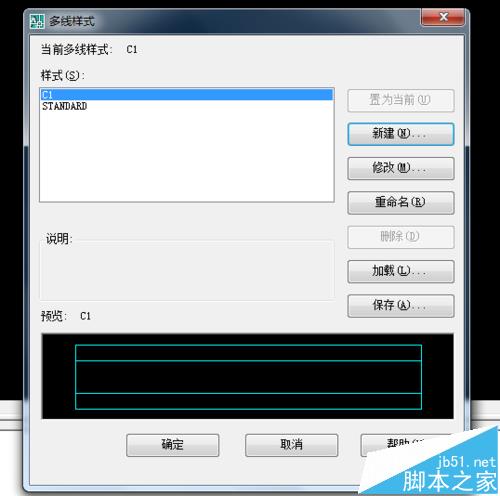

6、然后選擇C1，將其置為當前，確定。

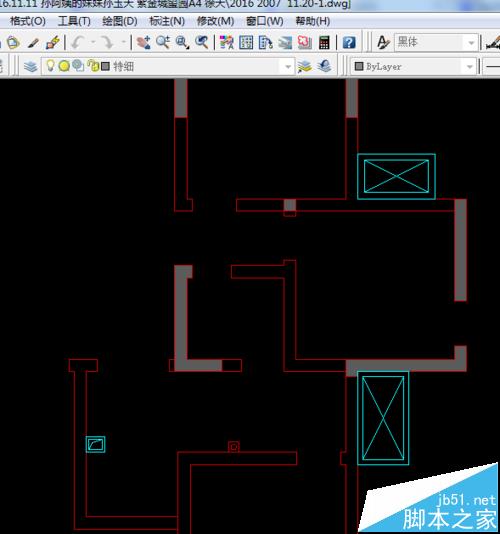

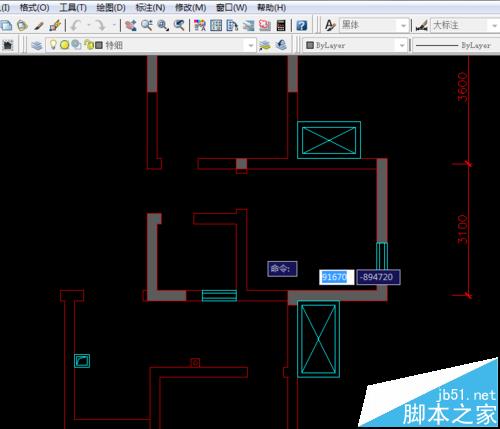

7、在CAD的命令欄輸入ML，然后在繪圖區域直接畫即可。
