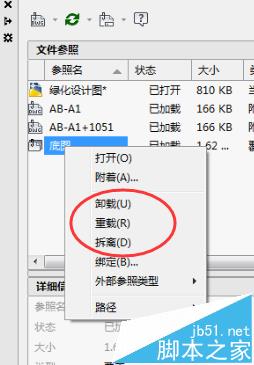

CAD外部參照，顧名思義，這個CAD里的參照是外部的，區別于參照塊。外部參照是一個dwg格式的文件，附著或者覆蓋到另一個dwg格式的文件里做為參照。既然是外部的一個文件，那么就只能在外部的那個文件進行操作。下圖兩個文件，底圖為外部參照文件。實際上任何一個dwg文件都可以做為外部參照文件。

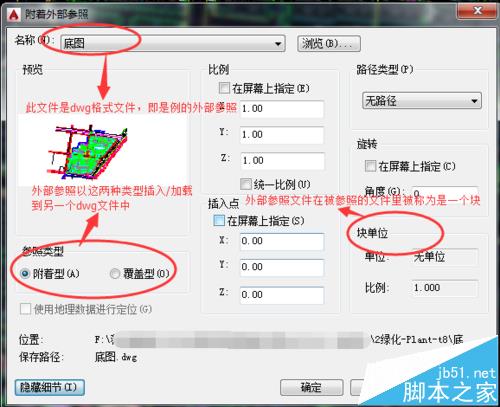

1、下面簡單介紹下CAD文件及其參照文件的關系，見圖，”底圖“即為外部參照文件，這個文件在參照時有路徑3種路徑類型，在此不做介紹。因有路徑的類型，因此文件與外部參照文件就像人與其影子，是需要如影隨形的，若兩種文件分開了（電腦中的一個文件夾路徑下），即不在同一個文件夾路徑了，那么外部參照就會出現不顯示，需要手動選擇路徑重新加載，或者將外部參照文件拆離后重新加載等情況。另外圖中有個塊的單位選項，進行參照時，一定要注意文件和外部參照文件的繪圖比例，參照時的 塊單位也需要與文件圖紙的繪圖比例一致，否則將導致外部參照文件的尺寸在文件里不能對應。

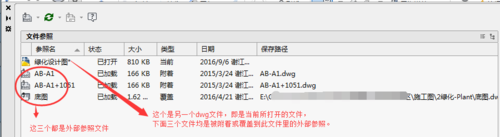

2、依據以上敘述，外部參照是一個文件形式，因此無法在當前文件（綠化設計圖）里進行分解。只能在外部參照文件里進行編輯，此案例在“底圖”“AB-A1”“AB-A1+1051”這樣的原文件里進行編輯。見下圖...

注意事項：

外部參照很簡單，用處也很大。自己做幾次參照進行對比就能發現其功能。

外部參照塊是個單獨的文件，本人暫沒用到任何插件工具，以本人經驗，由于外部參照自身的屬性情況來說是不能進行分解的。

外部參照文件可單獨打開進行編輯操作，保存后，被參照的文件中的此外部參照塊同步更新。

外部參照在進行參照操作時（CAD命令為插入命令），需注意根據實際需要，對“附著外部參照”對話框中的幾項參數進行設置。
