本經驗詳細的介紹了創建動態門圖塊的過程和方法，讓讀者掌握創建動態圖塊的方法和步驟，從而能對更好的學習cad軟件。

1、正常啟動autocad 2013軟件，系統自動創建一個空白文件，執行“矩形”命令、直線命令（L）和圓弧命令,繪制出900mm寬的平面門對象。

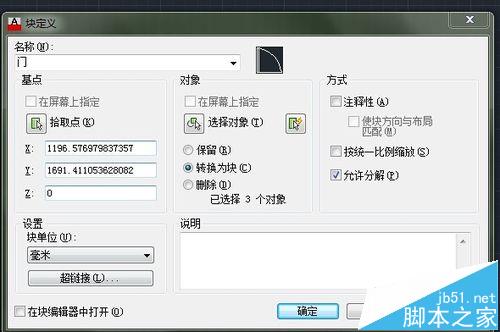

2、執行“創建塊”命令（B），將門對象創建為圖塊，創建圖塊的名稱為“門”。

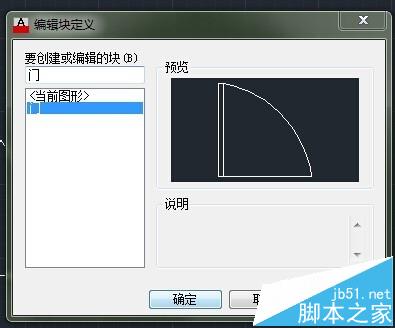

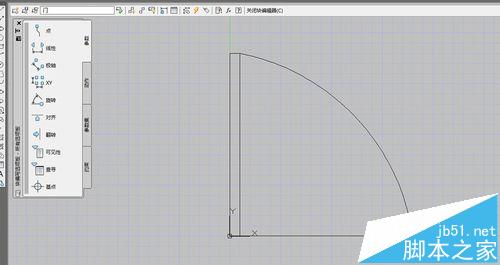

3、選擇“工具|塊編輯器”菜單，打開“編輯塊定義”對話框，選擇上一步所定義的門塊對象，并單擊確定按鈕，將打開塊編輯器窗口，同時在視圖中打開門圖塊對象。

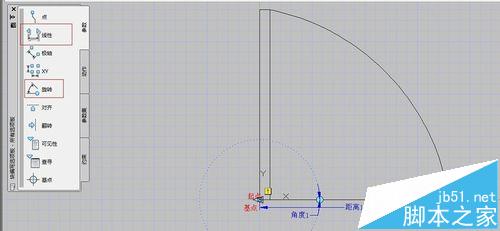

4、在“塊編寫選項板”中的“參數”選項中選擇“線性”和“旋轉”項，根據命令行提示，創建一個線性參數和旋轉參數，如圖所示。

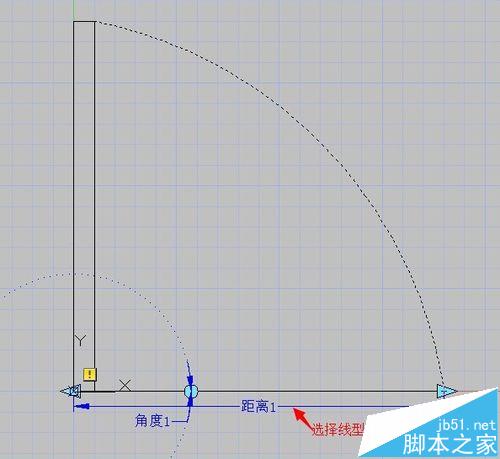

5、在“塊編寫選項板”的“動作”選項中選擇“縮放”項，然后根據命令行提示，選擇創建的線型，系統提示“選擇對象：”時，選擇所有門對象，按空格鍵確定，從而形成了一個縮放圖標，表示創建好了動態縮放。

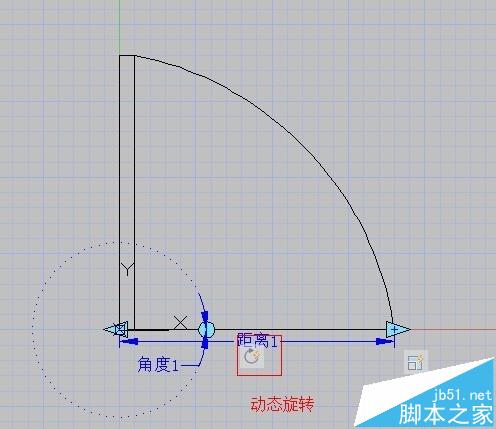

6、用同樣的方法，再給門對象創建一個動態旋轉。如圖所示。

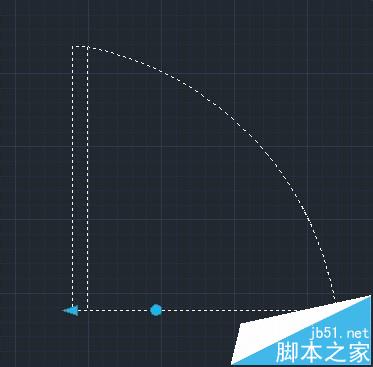

7、在“塊編輯器”窗口左上方單擊“保存塊定義”按鈕，然后退出塊編輯器，這時選中創建的動態門圖塊將顯示出幾個特征點對象。

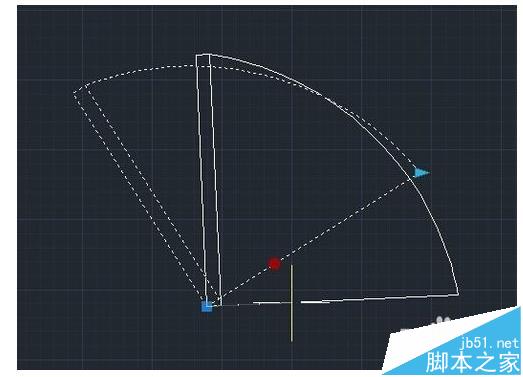

8、拖動圖中左側的三角形特征點，就可以隨意對門對象進行縮放：關閉“正交”模式，選擇圖中的圓形特征點，就可以隨意將門對象旋轉一定的角度。至此，動態門創建完成，點擊保存。
