CAD是一種常用的計算機輔助設計軟件。在機械設計制圖中，我們經常會用到剖切符號，但AutoCAD并沒有現成的剖切符號給我們使用。所以接下來筆者將以AutoCAD2007版為例，教大家怎樣自己制作一個剖切符號，并且將剖切符號保存，方便以后使用。

一、畫出一個剖切符號

1、首先我們打開AutoCAD2007軟件，這時會自動彈出一個頁面，我們選擇“AutoCAD經典”，點擊確認，然后軟件就會進入AutoCAD的經典界面。

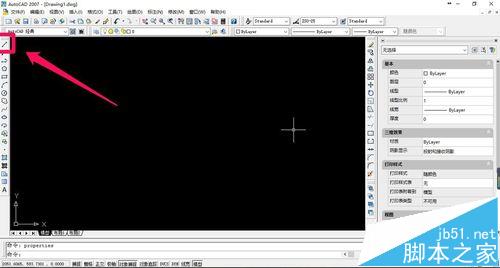

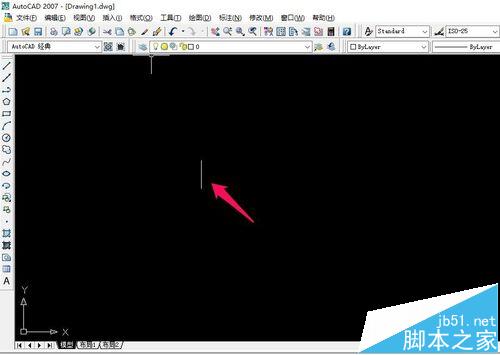

2、進入界面后，我們選擇左邊工具欄的第一個，也就是“直線”工具。然后使用“直線”工具畫一條適當長度的垂直的線段。

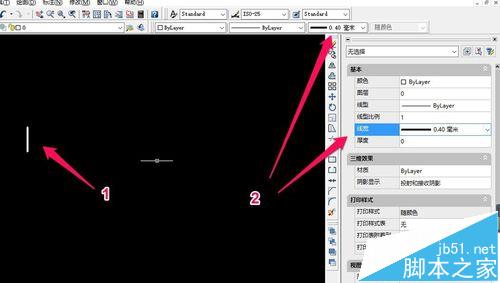

3、由于剖切符號的非箭頭部分是粗線，所以接下來我們需要把剛才畫的線段改成粗線。用鼠標選中剛才畫的線段，然后在右邊的“屬性面板”→“線寬”修改線的粗細。這里我們以0.4毫米為例。如果找不到“屬性面板”，也可以直接在上面找到一個調節線寬的下拉框，選擇所需寬度即可。

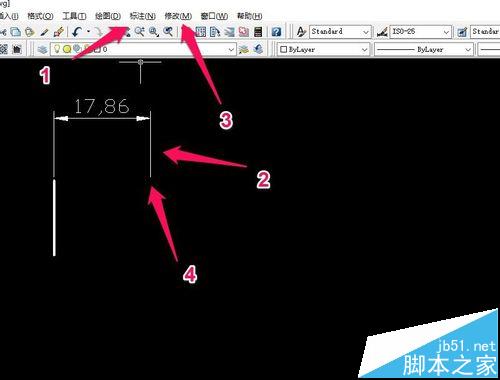

4、接下來我們需要畫剖切符號的箭頭。點擊菜單欄的“標注”→“線性”，隨便畫一條長度適當的標注。之后再在菜單欄選擇“修改”→“分解”，選中剛才畫的長度標注，使標注的各個部分分解開來。

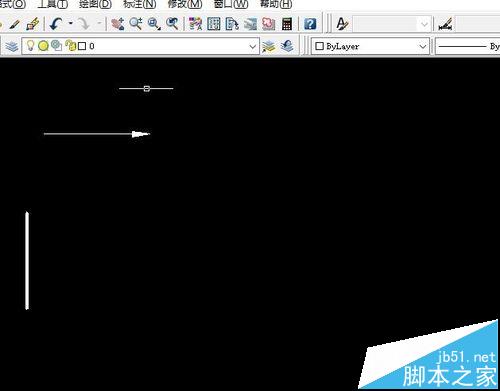

5、接下來就是選中不需要的部分，并按“delete”鍵刪除。或者可以使用菜單欄中的“修改”→“刪除”功能進行刪除。刪除后的剩余部分如圖里所示。

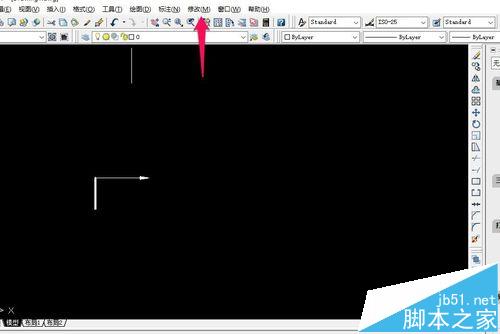

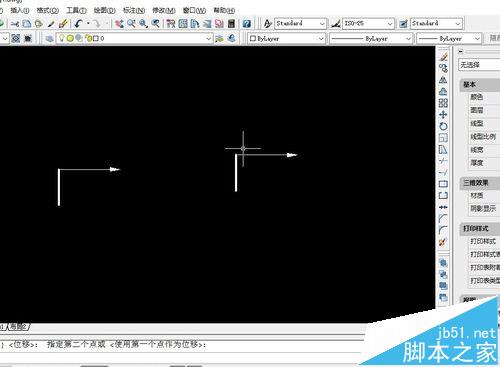

6、接下來就是把箭頭和短粗線拼到一起。我們選擇“修改”→“移動”命令，選中箭頭（或者短粗線也行），并將它們拼在一起，然后再對長度做適當的縮放。這時候我們就成功畫出了一個剖切符號。

二、將剖視符號保存為塊

1、由于剖視符號我們經常會用到，所以我們可以把它保存為塊，以便下次繼續使用。我們點擊“繪圖”→“塊”→“創建”，系統彈出如圖界面。在最上方輸入名稱，然后點擊“選擇對象”，選中我們剛才畫的剖切符號，然后選擇確定。這時候剖切符號就保存為塊了。

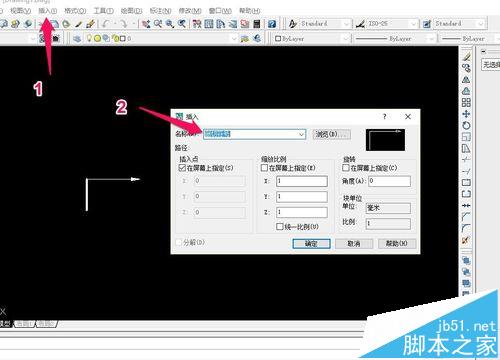

2、下次要用的時候，點擊“插入”→“塊”，在名稱中選擇自己設定的名字后，選擇”確定“，就能插入了。

注意事項：

1、在插入塊的時候，系統有可能是插入到我們的可視界面之外，這個時候只要把畫面縮放調小就能看到了。

2、在調節線寬后，記得打開最下方的“線寬”按鈕，否則是看不到線寬的改變的
