經常用AutoCAD進行設計的朋友可能會碰到如下的問題：在有些CAD文件中用“PL”命令畫出的多線段變成了空心的線框，讓人看了很不舒服。如下圖所示。導致出現這樣的問題是因?yàn)橄到y(tǒng)默認的多線段模式發生了改變。下面我教你一招，讓“空心”的心的線段馬上變成“實心”。

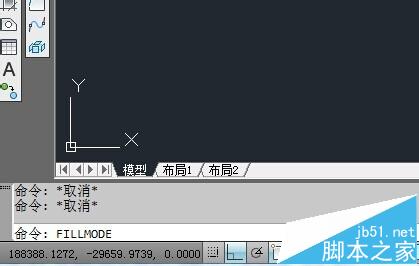

1、打開出現上述問題的CAD文件，在AutoCAD的命令窗口輸入“FILLMODE”命令后回車。

2、執行“FILLMODE”命令后可以看到“請輸入FILLMODE的新值<0>”提示，提示文字中括號里的數字為“0”，表明當前模式FILLMODE的值是“0”，該值等于“0”代表空心，該值等于“1”代表實心。因此輸入“1”并執行（回車）。多線段就變成實心的模式了。但是此時的圖形是空心的，依舊沒有變成實心，這是因?yàn)槲覀兊囊晥D沒有更新，需要更新一下視圖。

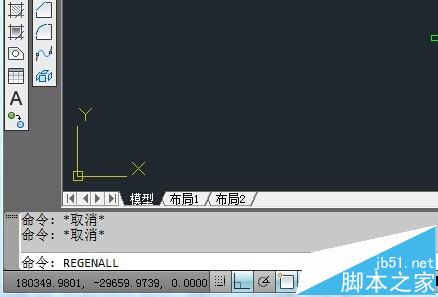

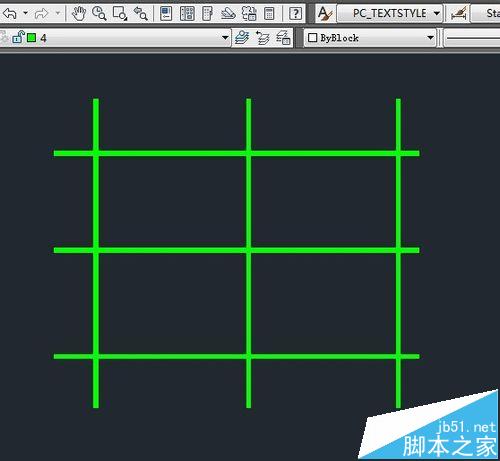

3、輸入“REGNALL”命令并執行（或選擇菜單命令“視圖”——“全部重新生成(A)”）。此時再看原來的圖已經變成了實心的多線段了。如下圖。
