對于三維工程圖solidworks工程圖轉換到AutoCAD中，要注意哪些問題，字體是否會出行亂碼，是否一致等，請按照下面的步驟來簡單的進行轉化（這是簡單篇，若要求較高，如圖層等也進行轉化就要看高級經驗篇了）

1、打開需你所需要轉換的 Solidworks 工程圖。

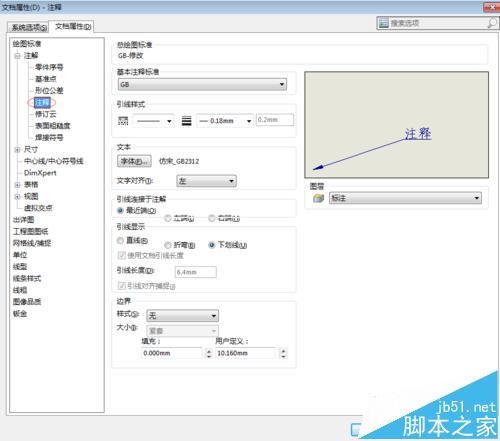

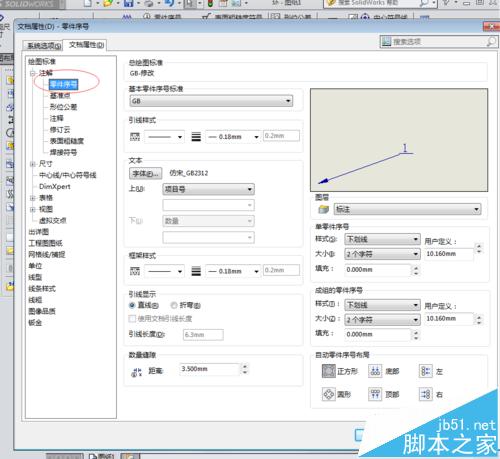

2、先查看和設置一下它的字體，打開菜單：工具 / 選項 / 文件屬性 / 注解字體。右面列出的各注解的列表，如點擊右面的“注釋 / 零件序號”。顯示的是你圖紙“注釋”和“零件序號”的字體的設置。

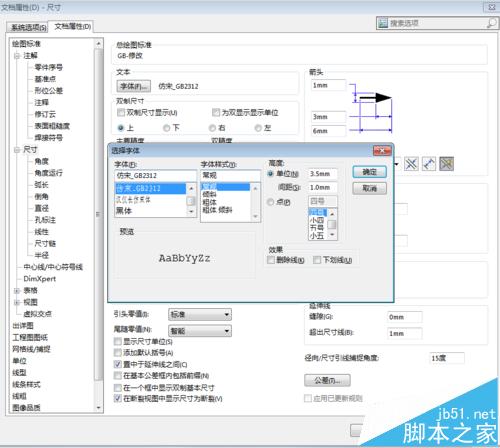

3、把注釋 / 零件序號、尺寸、細節、截面、……全部按你的要求設定。

字體：“尺寸”的字體應設置為英文字體，如“ Times New Roman ”、“ Arial ”等，其他一般為華文仿宋、仿宋、宋體、或黑體，選的是“仿宋 _GB2312 ”。（按國家制圖標準，一般黑體，在圖紙上顯得很漂亮），選什么字體并不重要，重要的是你必須牢記字體的名字，一個字符都不能錯，等一會要用。最簡單的辦法是用鼠標右鍵的“復制”。

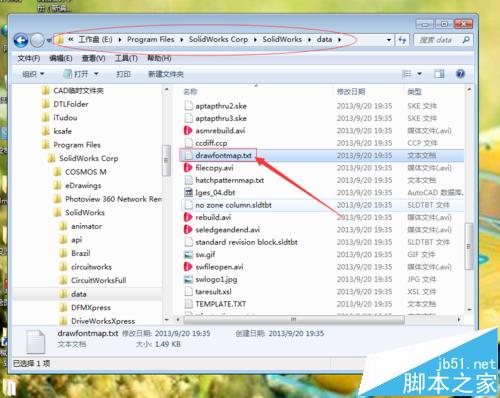

4、在 SolidWorks 安裝目錄下的 data 目錄中找到 drawfontmap.txt 文件，這就是轉換的字體文件。

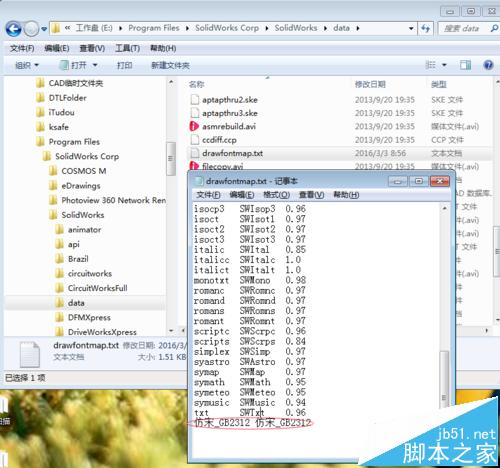

5、打開它，在最后一行添加：你剛才復制的字體名 + 空格（隨意） + 你剛才復制的字體名。“尺寸”的字體因為選擇的是英文字體，列表中已有了，不需加入。保存 drawfontmap.txt 文件。

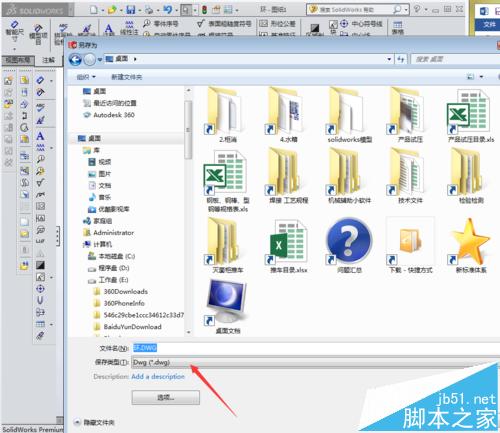

6、操作：文件 / 另存為，保存類型為 DWG 或 DXF 就 OK 了。

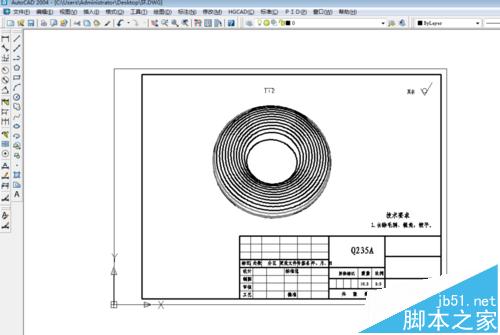

7、打開cad查看剛剛轉換的文件是否成功。

注意事項：

字體用得越少越好，不然轉換時易出錯。

字體樣式：常規

高度：可根據你的要求設置，最好按國家標準，各種幅面大小都有不同的字高要求 （3、4、5號圖用3.5號字，0、1、2號圖用5號字）。
