CAD建筑圖怎么繪制軸線？cad中正切的軸線一般通常是虛線，但是不管我們怎么更改線性畫出來的都還是實線，該怎么辦呢？下面我們就來看看詳細的教程。

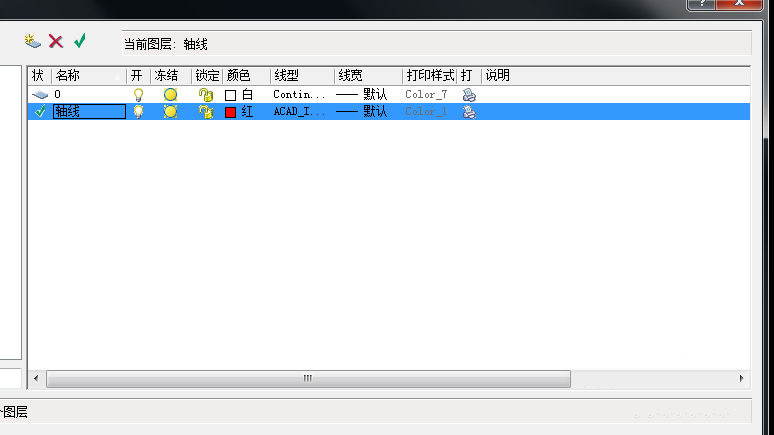

1、首先打開圖層特性管理器，新建一個圖層，設置上軸線的名字，小編設置的顏色為紅色，還有線形改為后編號是W400的虛線。

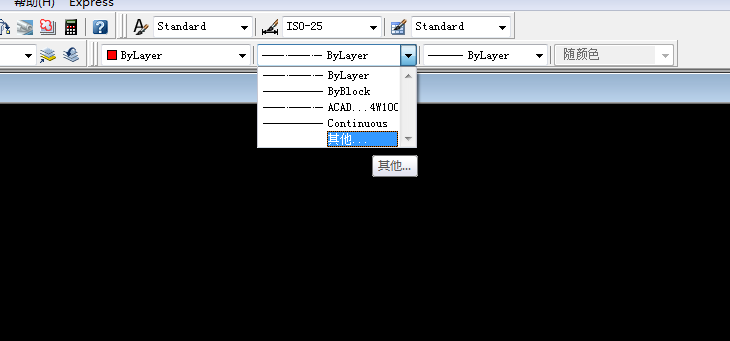

2、然后回車，回到主頁面之后點擊界面上方的線形選項標志。例如下面圖片上方的其它標志。

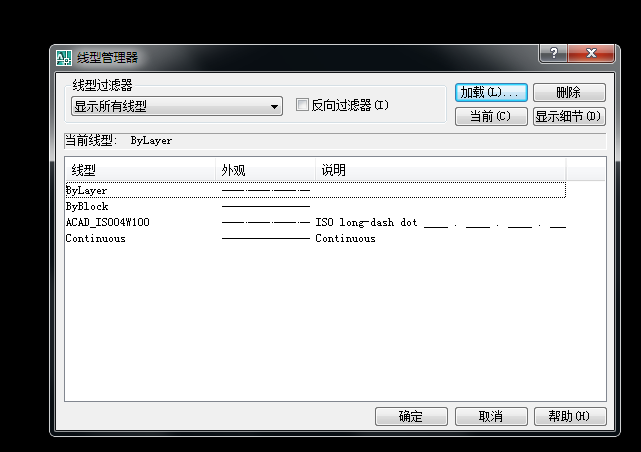

3、接下來會出現這樣的一個現行管理器的窗口，點擊窗口上的顯示細節圖標。

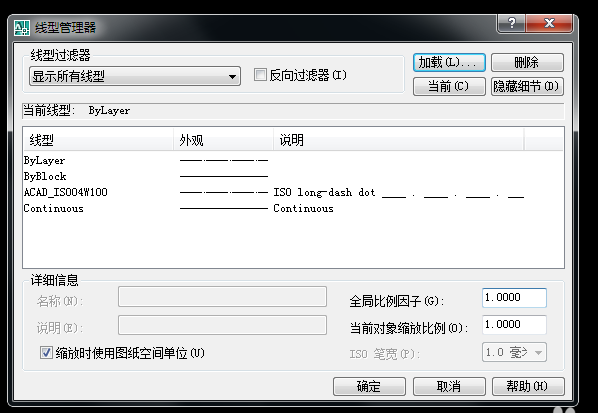

4、接著窗口下面會出現全局比例因子和當前對象縮放比例的選項框來，記住只改全局比例因子這一選項，其他的都不用改。

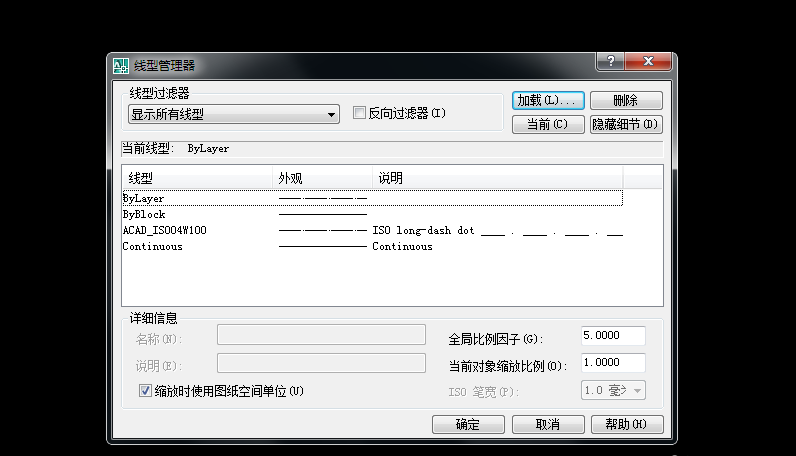

5、全局比例因子的數值不宜過大，在這里小編設置成5讓大家看得清晰一點。根據圖形的大小可以調節數值的大小。

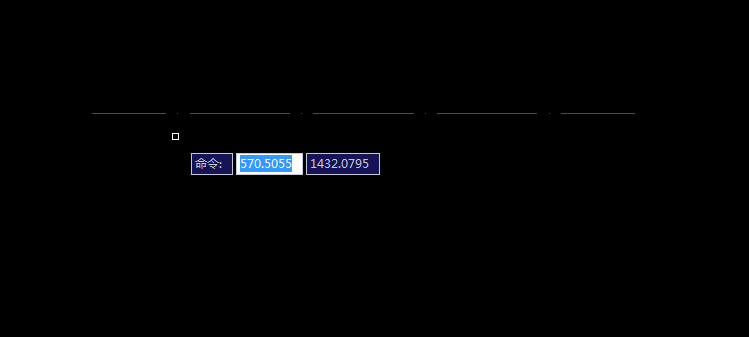

6、返回界面點擊直線，就可以畫出標準的建筑軸線了。可以根據自己的審美觀調節比例的大小。

以上就是cad中軸線的畫法，很簡單，問題的關鍵就是需要將實線變成虛線，掌握了就可以了。
