今天了解cad中注釋性標注和一般標注的不同。如果有不懂的抓緊學起來。在從2008版開始，AutoCAD添加了“注釋性”功能，使用注釋性很容易讓同一圖形在不同比例的布局視口里文字和標注文字顯示的高度保持一致。 再也不用繁瑣的設置不同的全局比例和文字高度什么的了!

1、以標注為例： 在標注樣式(快捷鍵D)中，勾選“注釋性”。

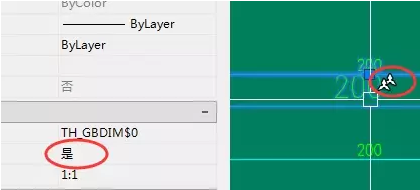

2、當標注的特性具備注釋性，并且有一個小標記時，這個標注就是具有注釋性的標注。

3、完成標注后，轉至視口中。 確保左邊兩個關于注釋性的選項打開。

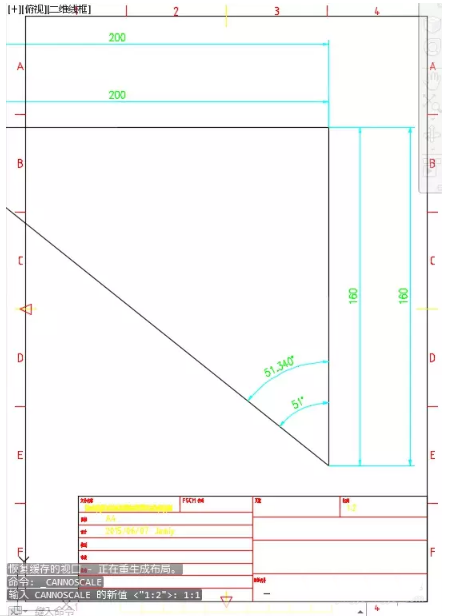

4、在下面的三角形的例子，兩個標注中上面那個具有注釋。

5、可以看到兩個標注的文字高度是一樣的，此時視口的比例是1：1。

6、接下來更改視口比例至1:2。 可以看到，不帶注釋性的標注跟著一起縮小了，帶注釋性的標注文字(還有箭頭)相對圖紙的高度并沒有減小。

7、可以用注釋性的其它對象：

1）如果要創建注釋性的文字，只需要在“文字樣式”窗口勾選“注釋性”，并在“圖紙文字高度”里輸入你準備在布局圖紙里顯示的文字高度即可。

2）如果創建注釋性的多重引線，只需要在多重引線樣式的“引線結構”頁面里勾選“注釋性”即可。

3）如果要創建具有注釋性的塊，只需要在“塊定義”的“方式”里勾選“注釋性”即可。

4）如果要創建注釋性的塊屬性，只需要在“屬性定義”的“文字設置”里勾選“注釋性”即可。即便塊不是注釋性的，也可以往里添加注釋性的屬性。

5）如果要創建注釋性的圖案填充，只需要在“圖案填充和漸變色”窗口勾選“注釋性”即可。

8、如何將現有的對象改為注釋性對象：

1）如若要將非注釋性文字改變成注釋性文字，絲路教育只需在模型空間選中文字，在“特性”面板的“文字”里點擊“注釋性”下拉箭頭，點選“是”即可。

2）如若要將非注釋性標注改變成注釋性標注，只需在模型空間選中標注，在“特性”面板的“其他”里點擊“注釋性”下拉箭頭，點選“是”即可。

3）如若要將非注釋性多重引線改變成注釋性多重引線，只需在模型空間選中多重引線，在“特性”面板的“其他”里點擊“注釋性”下拉箭頭，點選“是”即可。

4）如若要將非注釋性塊改變成注釋性塊，不要選中塊，運行block命令，在“塊定義”窗口點擊“名稱”下拉箭頭，在下拉列表里點選要改變的塊的名稱，再在“方式”里勾選“注釋性”，最后點擊“確定”關閉窗口即可。在模型空間或布局空間都可以操作。

5）如若要將單個非注釋性塊屬性文字改變成注釋性屬性文字，只需在模型空間選中塊，操作菜單“修改”——“對象”——“屬性”——“單個”，在“增強屬性編輯器”窗口的“文字選項”頁面里勾選“注釋性”，再點擊“確定”關閉窗口即可。

如果要將一批塊的非注釋性屬性文字改變成注釋性屬性文字，不要選中塊，操作菜單“修改”——“對象”——“屬性”——“塊屬性管理器”，在“塊屬性管理器”里點擊塊名稱下拉箭頭，在列表里點選要修改屬性的塊的名稱，點擊“編輯”，在隨后彈出的“編輯屬性”窗口的“文字選項”頁面里勾選“注釋性”，再兩次點擊“確定”關閉窗口即可。在模型空間或布局空間都可以操作。

6）將非注釋性圖案充填改變成注釋性圖案充填，只要在模型空間選中要改變的圖案充填，在“特性”面板的“圖案”里點擊“注釋性”下拉箭頭，點選“是”即可。

7）形位公差不能在創建的時候使用注釋性，但可以在創建以后改變成注釋性。在模型空間選中要改變的形位公差，在“特性”面板的“其他”里點擊“注釋性”下拉箭頭，點選“是”即可。
