今天我們就來看看使用cad繪制靜風東北風圖紙的方法，也就是風玫瑰圖的畫法，請看下文詳細介紹。

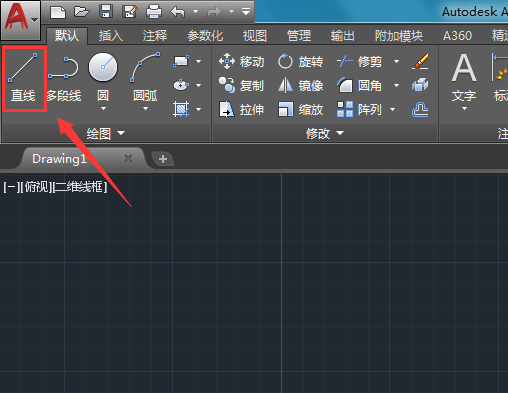

1、打開CAD這款軟件之后我們選擇直線命令先繪制出我們的方向示意圖，如圖所示：

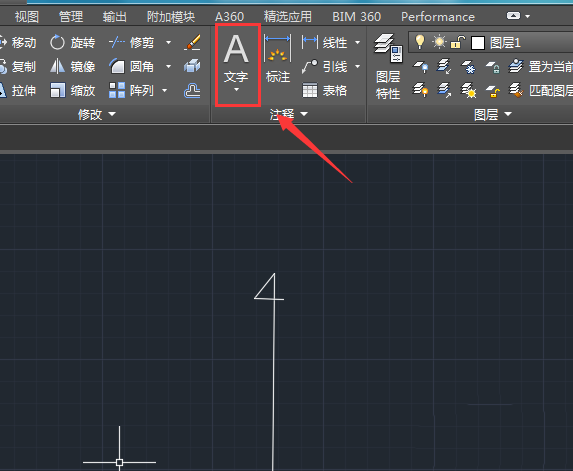

2、繪制好方向示意圖之后再在上找到文字選項，如圖所示：

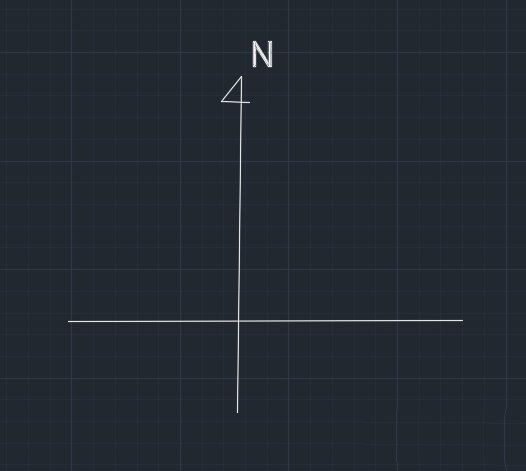

3、選擇文字選項我們在上面的箭頭上標注出我們的指北方向，如圖所示：

4、標注好指北方向之后再在繪圖里找到直線選項，如圖所示：

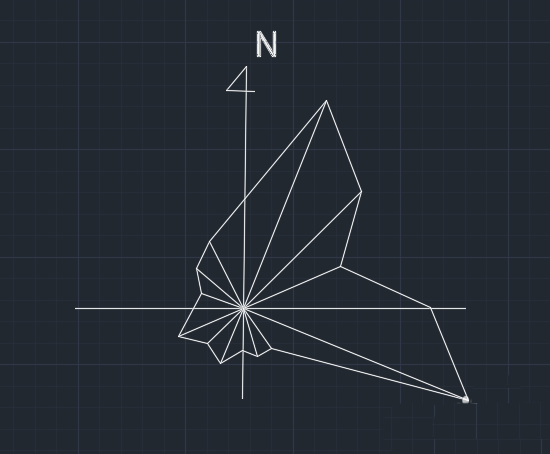

5、選擇直線選項圍繞方向指示的圓心我們畫出東北風的玫瑰圖形，如圖所示：

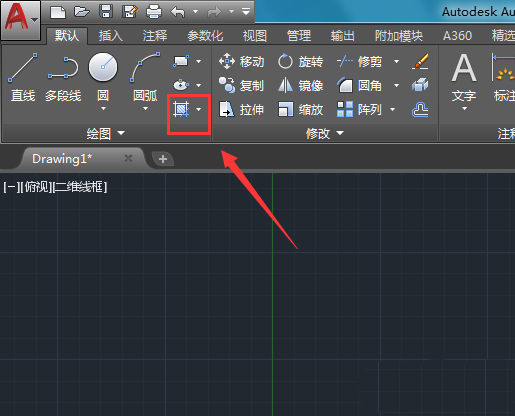

6、繪制好風向之后再在菜單里找到填充選項，如圖所示：

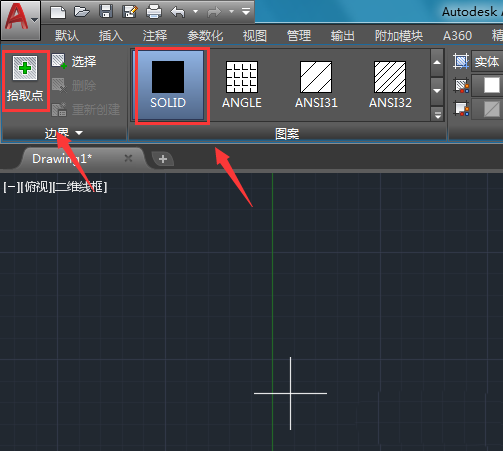

7、點擊填充選項我們在設置里選擇一種填充的預設，然后找到拾取點選項，如圖所示：

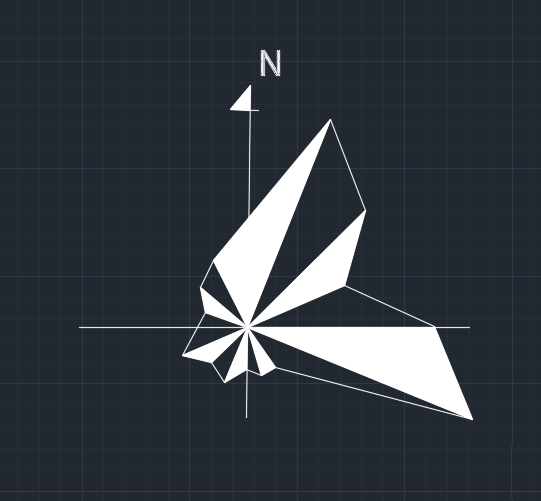

8、點擊拾取點依次點擊圖形你需要填充的圖形，這樣我們的西北風向圖就繪制好了，如圖所示：

以上就是cad畫風玫瑰圖教程，希望大家喜歡，請繼續關注武林網。
