cad中可以繪制多種類型的屋頂樣式。如人字坡、攢尖屋頂、矩形屋頂以及任意坡頂，下面我們就來看看cad畫屋頂平面圖的教程。

一、搜屋頂線

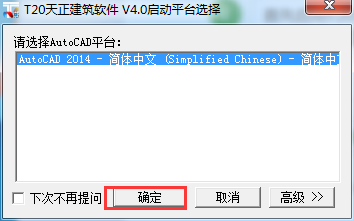

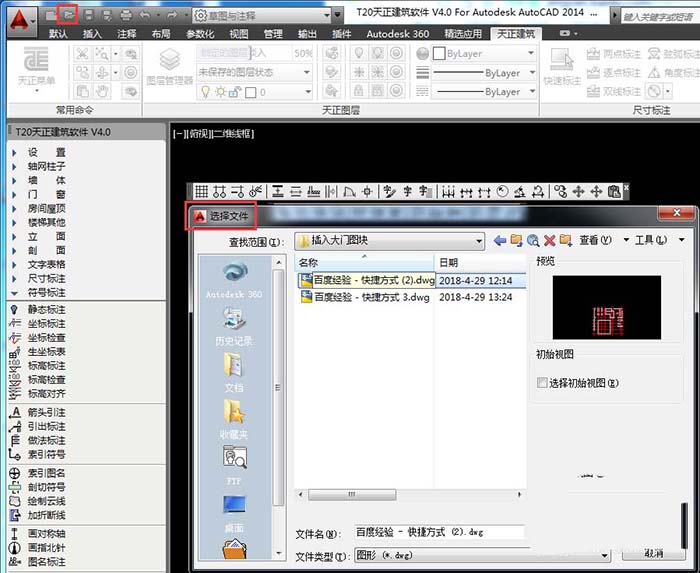

1、首先啟動T20天正建筑V4.0軟件，通過【選擇文件】對話框，載入素材文件【百度經驗.dwg】。

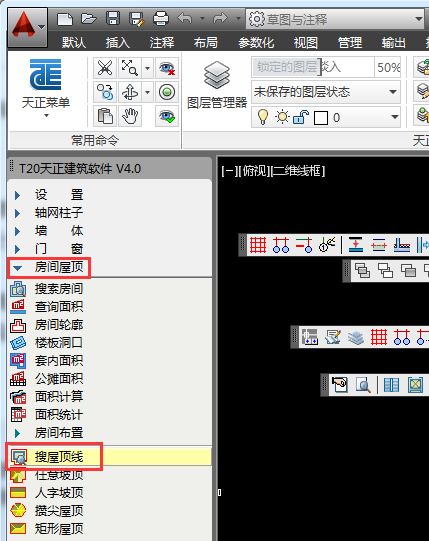

2、在左側的【天正建筑工具欄】中依次選擇【房間屋頂】》【搜屋頂線】選項。搜索屋頂線功能是搜索戶型整體墻線，根據外墻線生成屋頂平面的輪廓線。

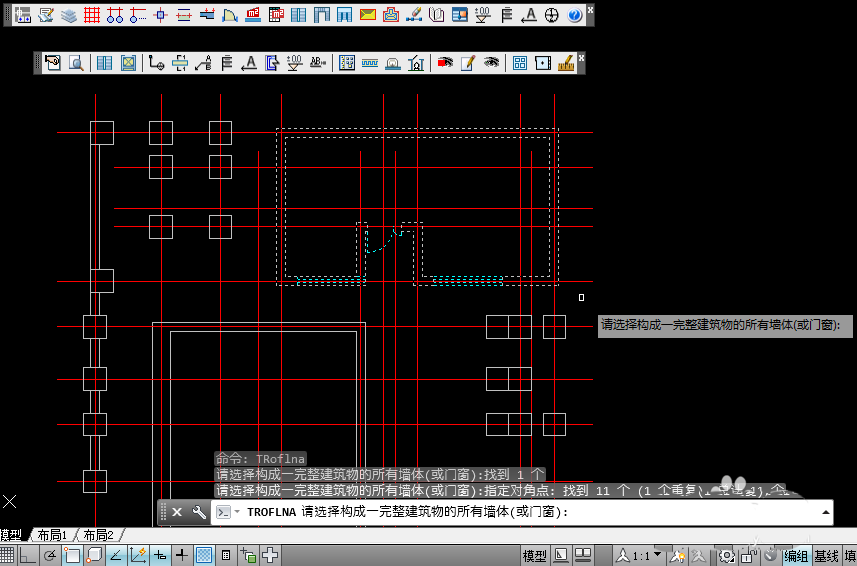

3、接著根據信息提示，鼠標左鍵框選建筑所有墻體及門窗，完成【請選擇構成一完整建筑的所有墻體（或門窗）】。

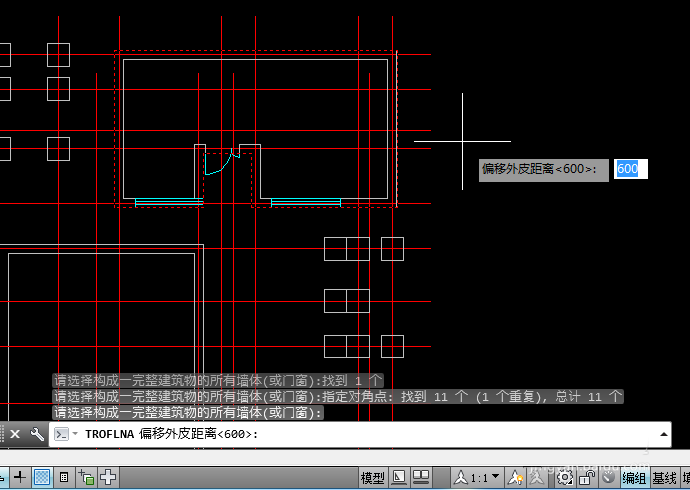

4、然后輸入屋檐參數值即可完成【偏移外皮距離：600】操作，按回車鍵后最終效果如圖所示。

二、人字坡頂

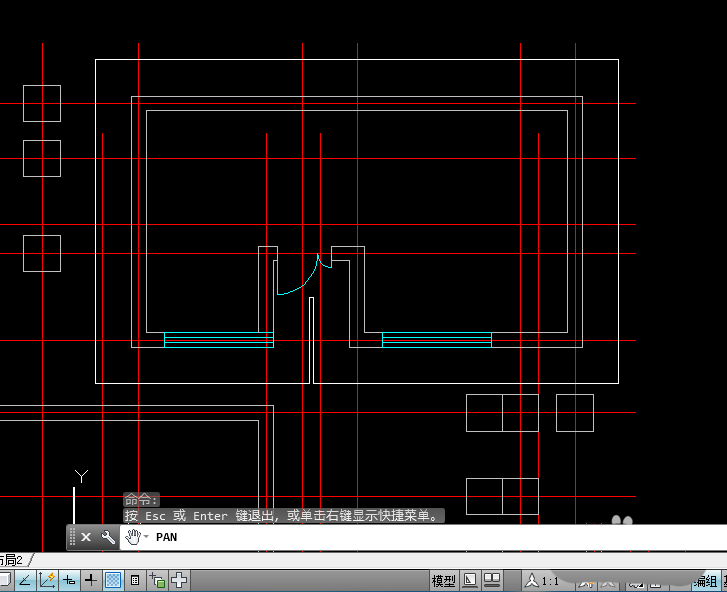

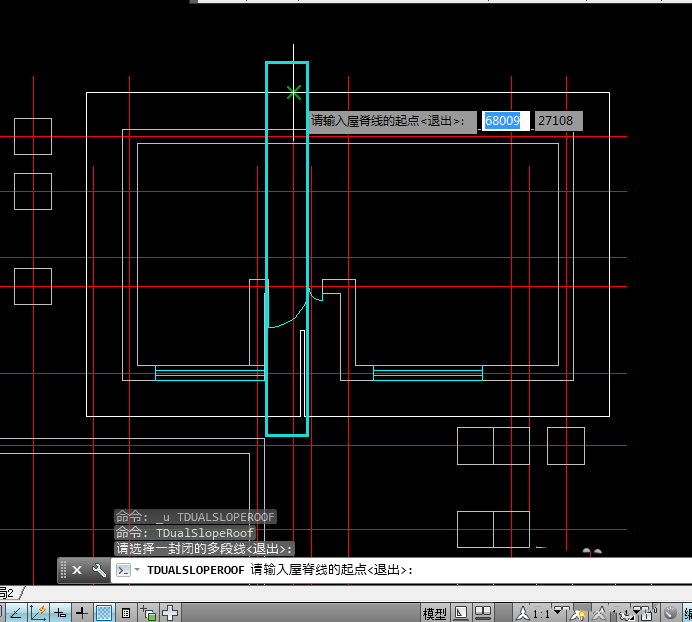

1、通過【天正建筑工具欄】中依次選擇【房屋屋頂】》【人字坡頂】選項，根據工具提示信息，選中屋頂線，然后指定屋脊線的起點與端點。

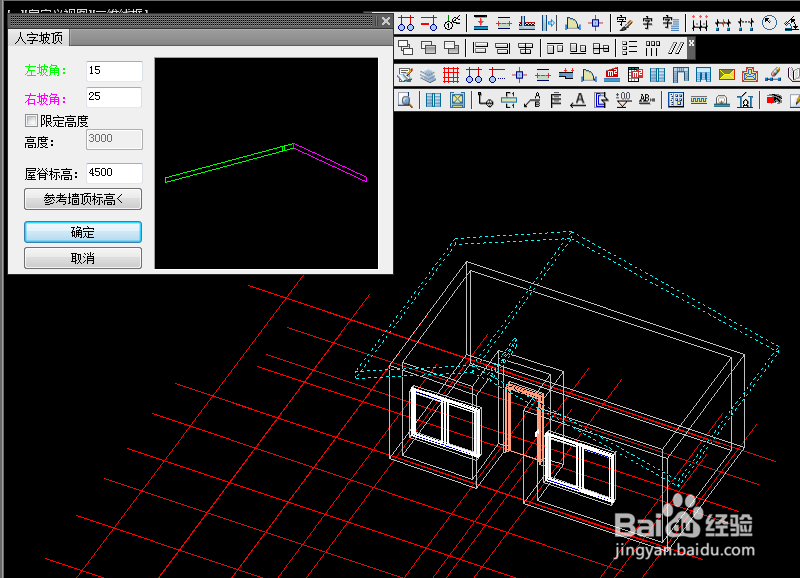

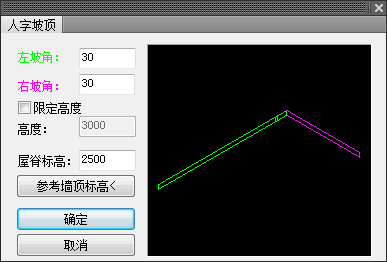

2、確定好屋脊線后，系統自動彈出【人字坡頂】對話框，設置好坡頂角度，單擊【參考墻定標高】按鈕，選擇墻體，如圖所示。

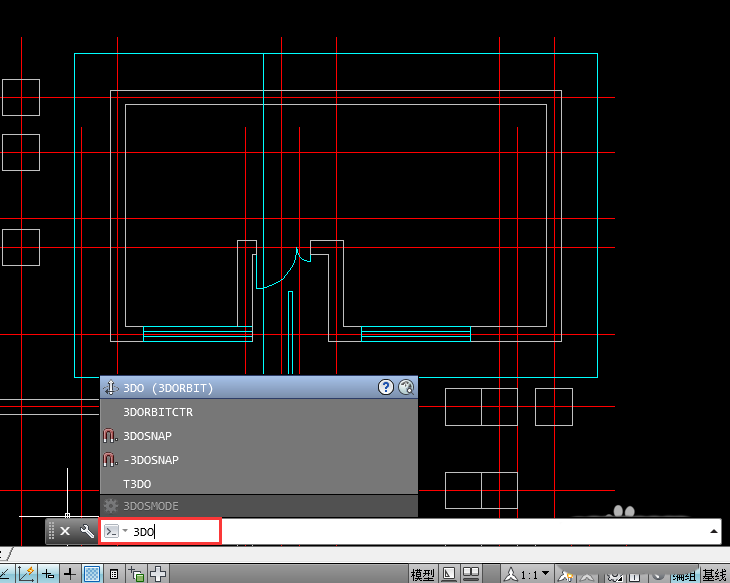

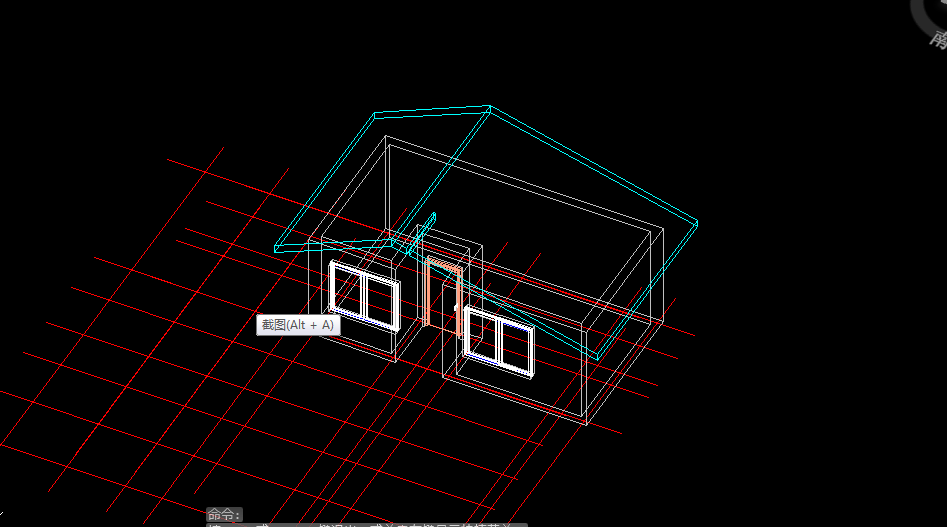

3、單擊【確定】按鈕完成操作。然后在命令行中輸入【3DO】，按回車鍵，按住鼠標左鍵，拖動鼠標至滿意位置，釋放鼠標即可查看三維效果。

以上就是cad畫屋頂平面圖的教程，希望大家喜歡，請繼續關注武林網。
