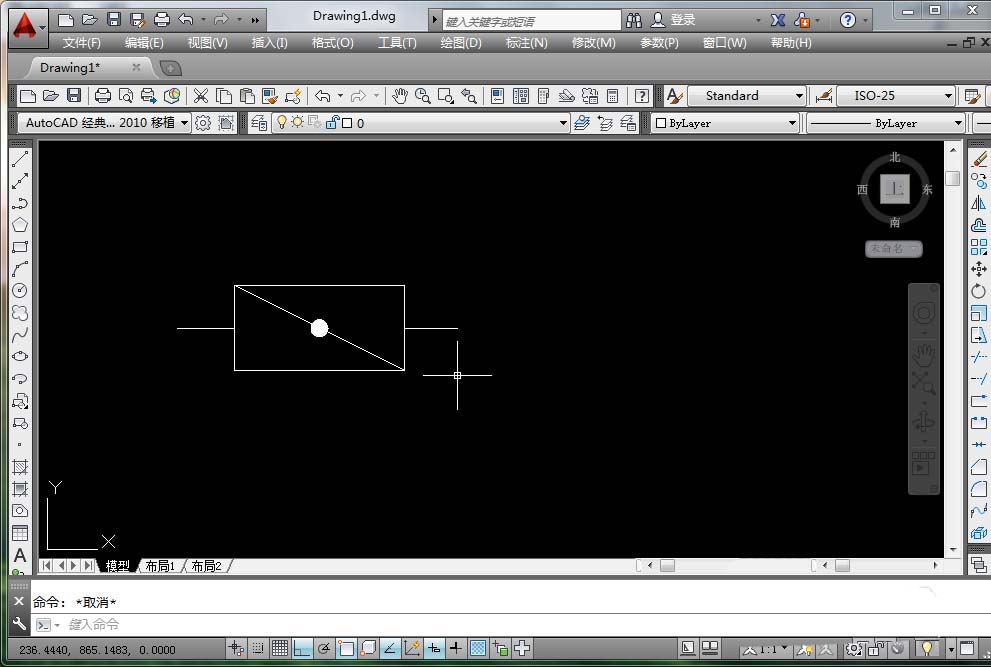

CAD排水圖中需要繪制一個蝶閥，該怎么繪制蝶閥呢？下面我們就來看看詳細的教程。

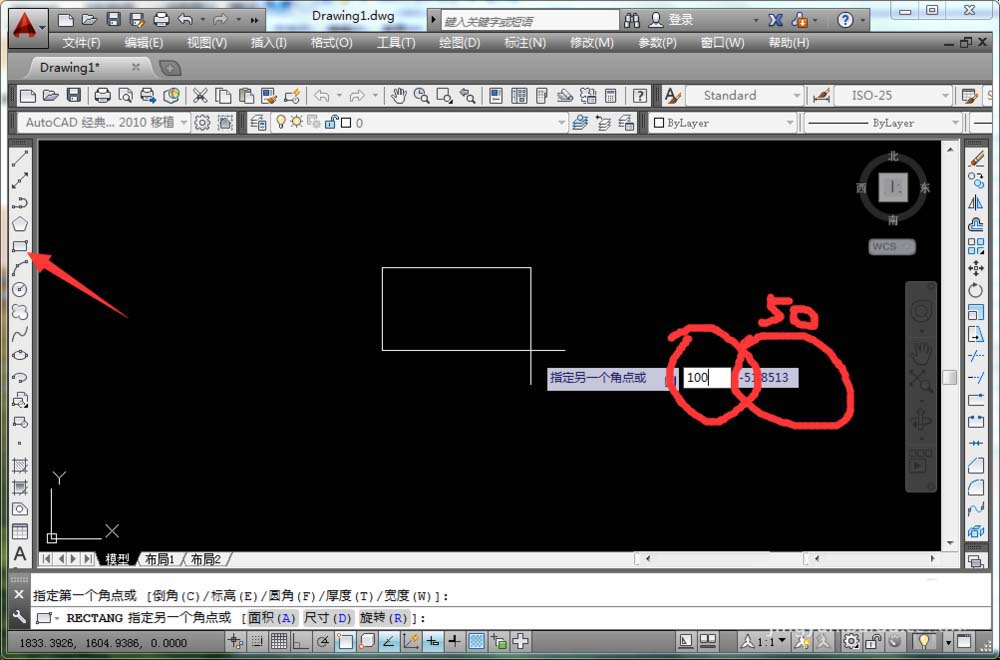

1、先用矩形工具繪制一個長100，寬50的矩形；

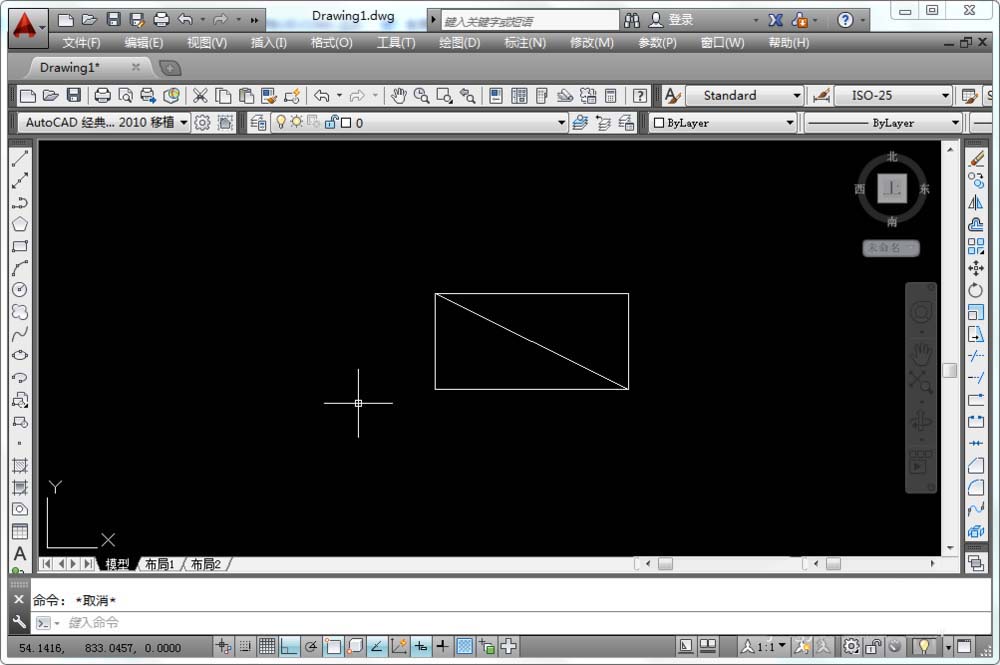

2、在矩形內畫出一條從左上角到右下角的對角線；

3、在對角線中心畫一個半徑5的圓；

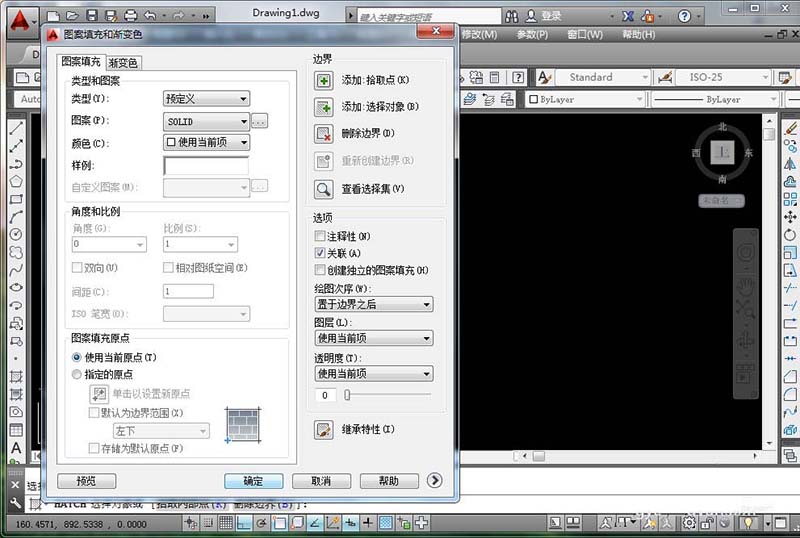

4、填充圓；

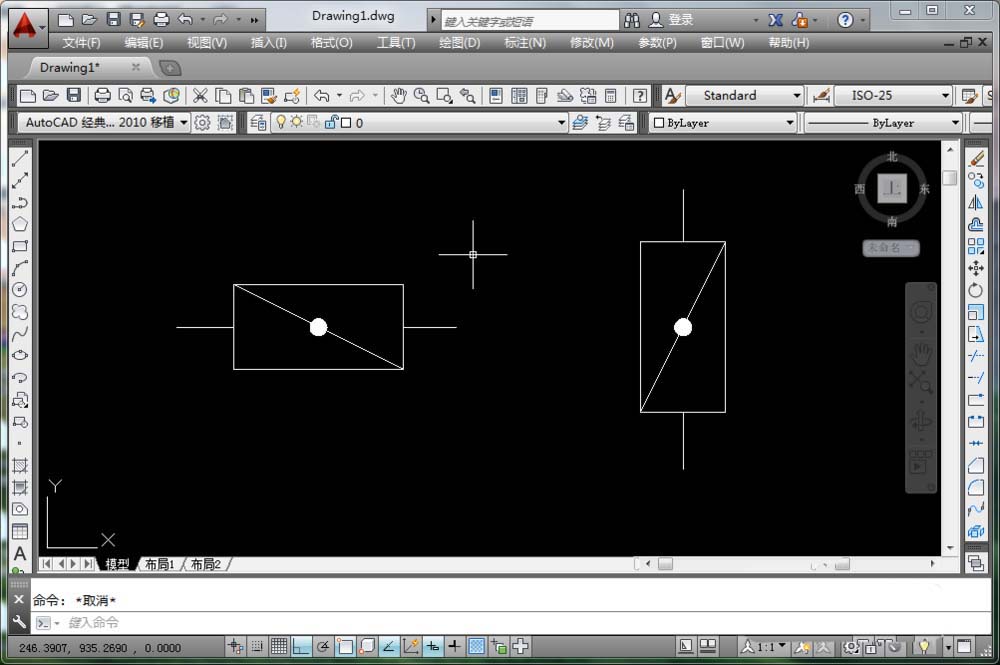

5、接上管線，方向旋轉即可，大小可以等比例縮放。這就是給排水中的蝶閥繪制。

以上就是cad蝶閥畫法，希望大家喜歡，請繼續關注武林網。
