寫字臺裝修的時候會用到，想要制作一個寫字臺平面圖，該怎么繪制呢？下面我們就來看看cad繪制寫字臺平面的教程。

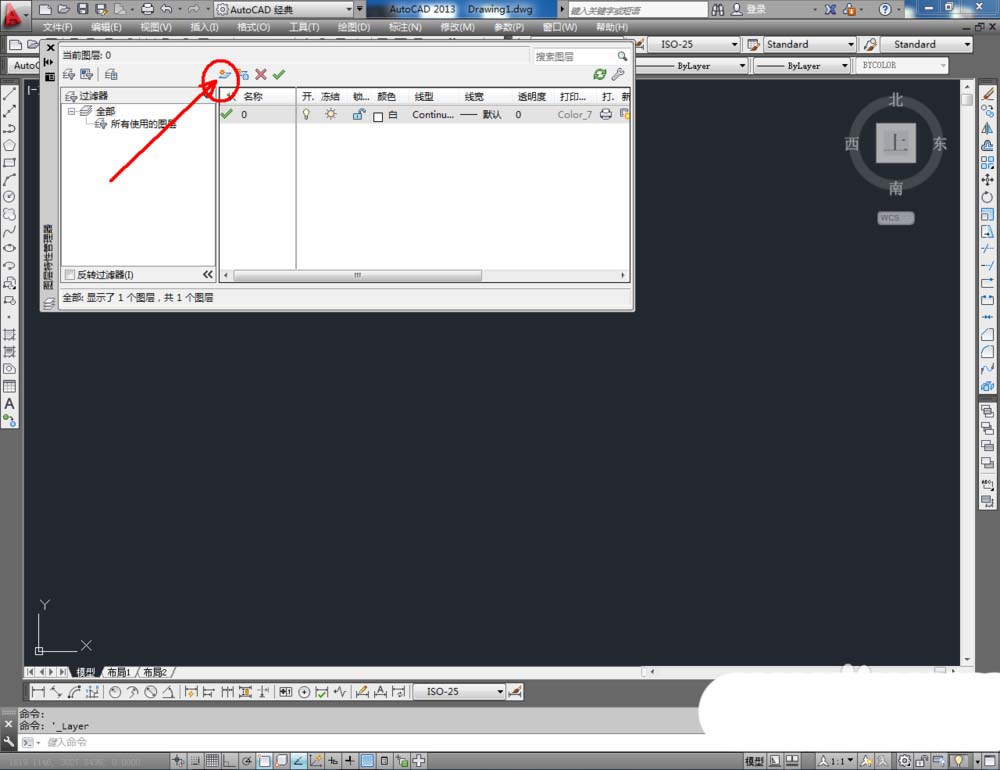

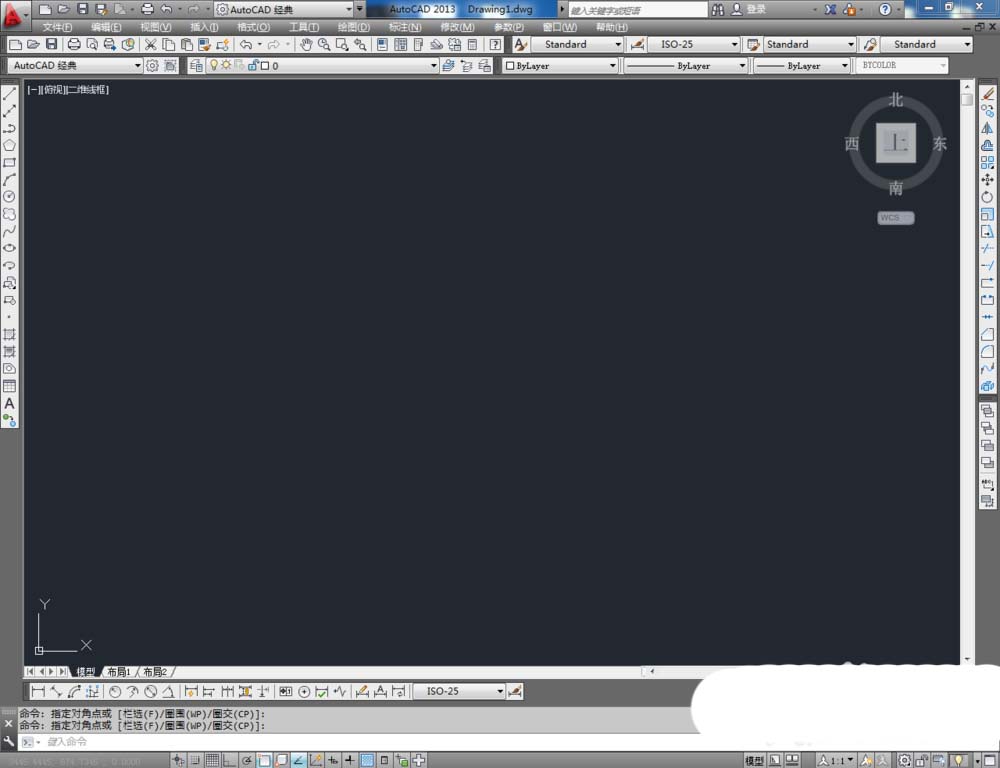

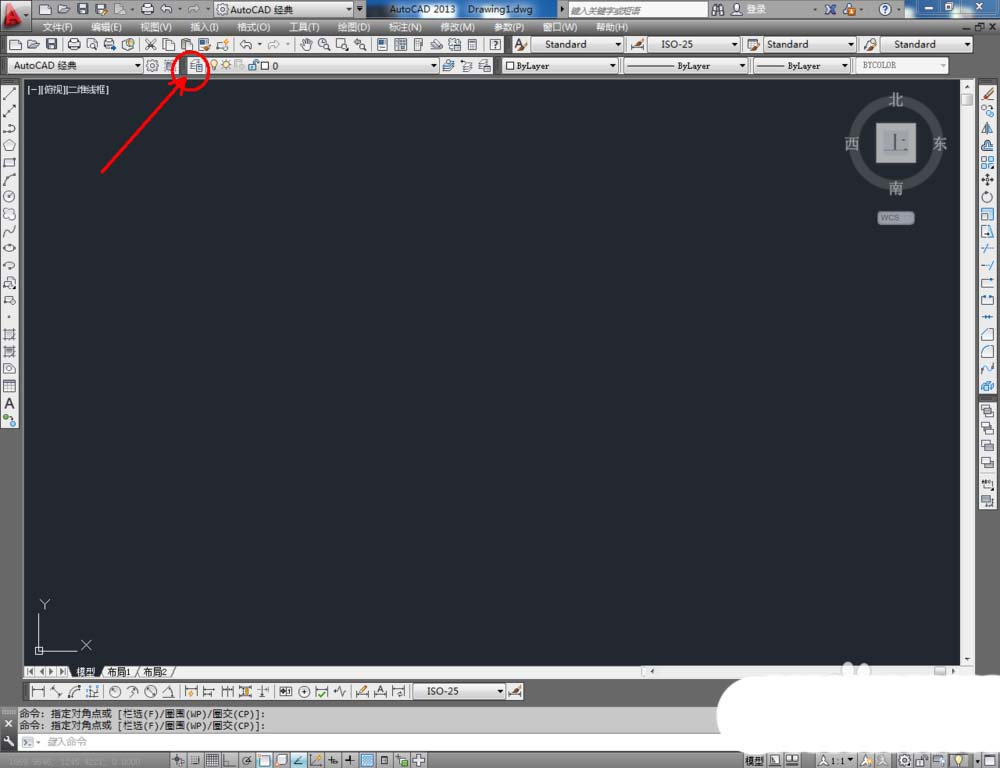

1、打開AutoCAD 2013軟件，點擊【圖層特性管理器】，點擊【新建圖層】，將圖層命名為：單抽寫字臺。點擊色塊，按圖示設置一個圖層顏色，完成單抽寫字臺圖層的設置（如圖所示）；

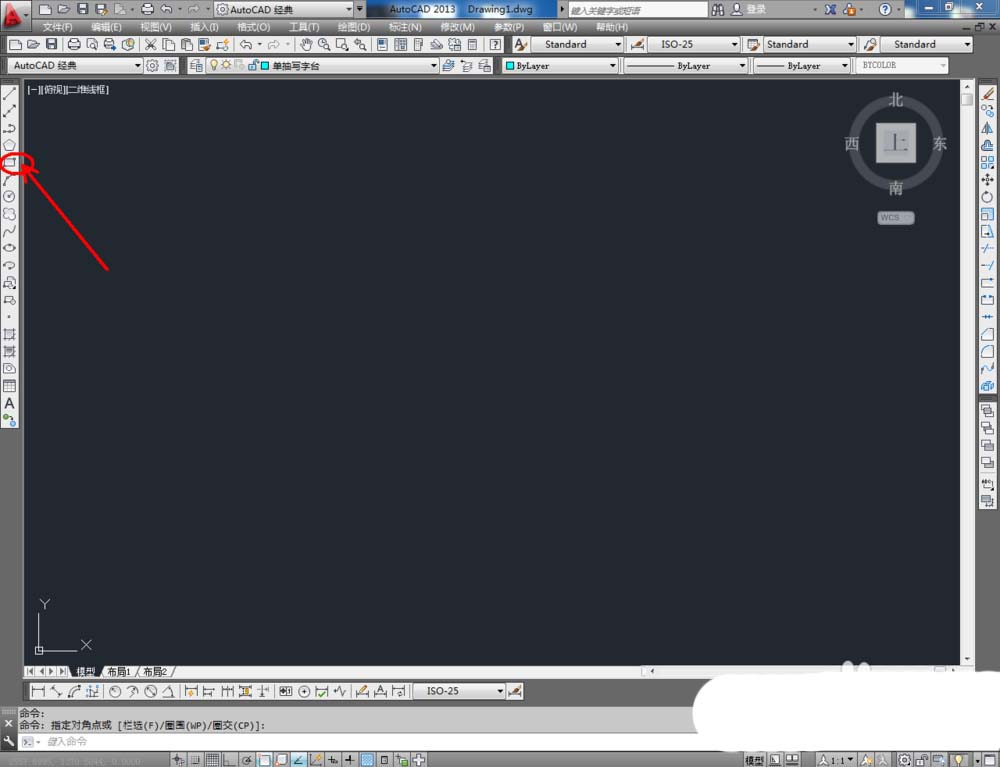

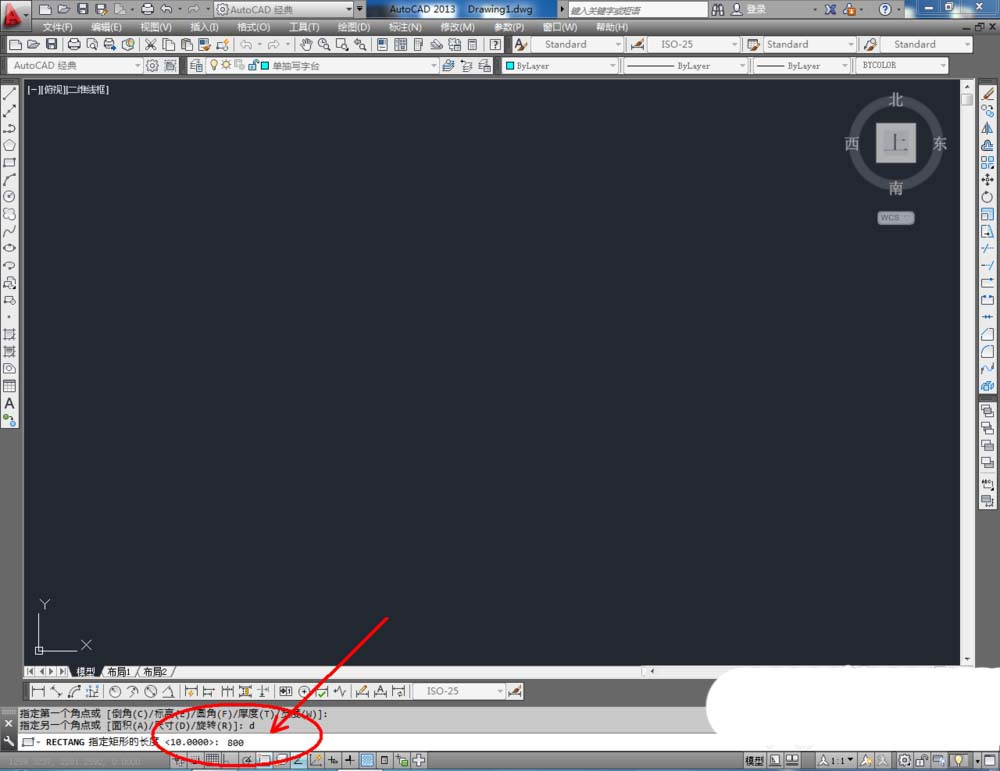

2、點擊【矩形工具】，按圖示在命令欄輸入：d并按下空格鍵，輸入長度值：800并按下空格鍵，繼續輸入寬度數值：750并按下空格鍵，完成矩形圖案的繪制。選中圖案，點擊右邊工具欄中的【分解工具】，將圖案炸開（如圖所示）；

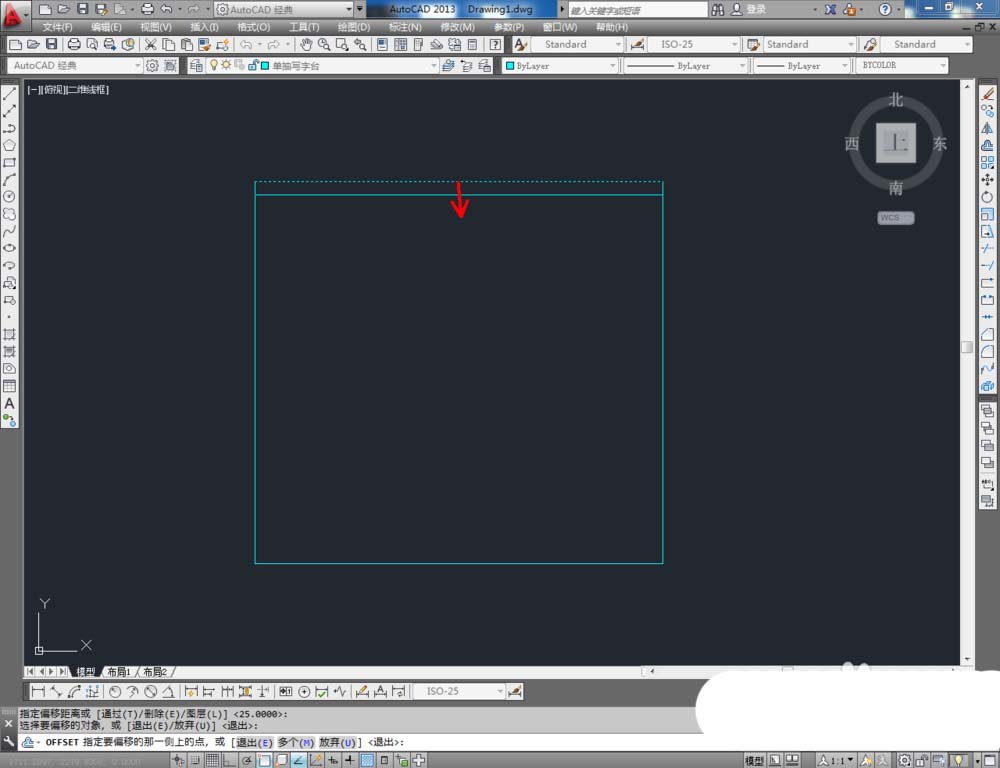

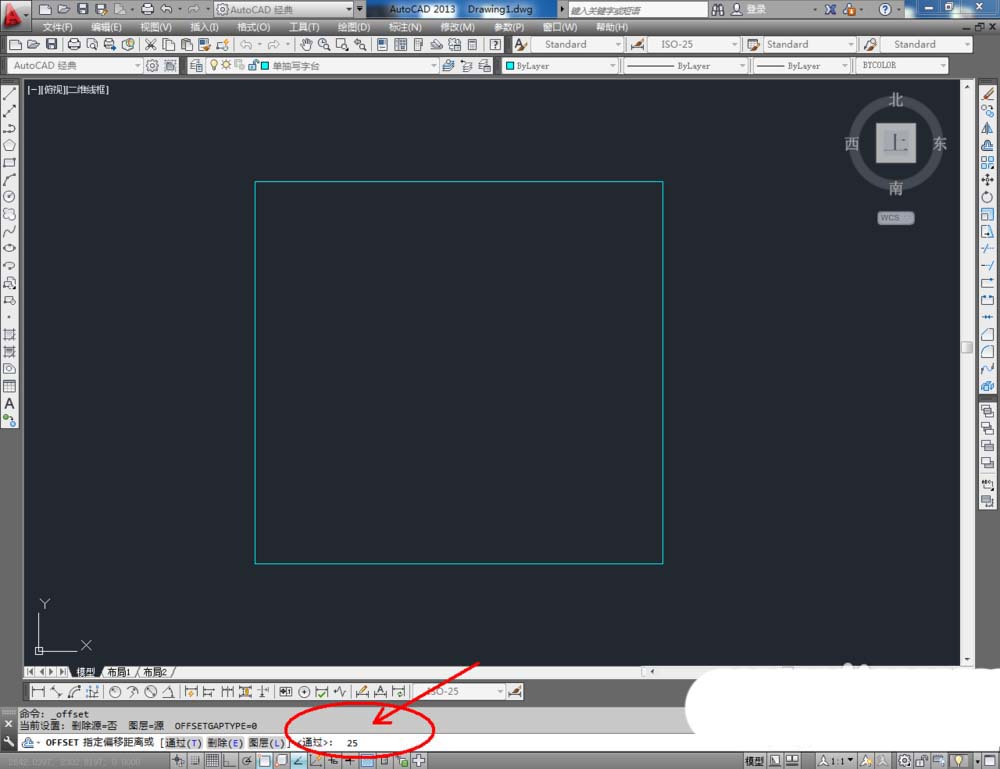

3、點擊右邊工具欄中的【偏移工具】，在命令欄輸入偏移數值：25后，對頂邊進行向下偏移。在命令欄輸入偏移數值：50后，對側邊進行向內偏移。點擊【修剪】對圖示線段進行修剪（如圖所示）；
