斗柜是一種用來存放小型物品的儲物柜體。按抽屜數來劃分，可分為二斗柜、三斗柜、四斗柜、五斗柜，特殊情況下，還能定制出六個抽屜的六斗柜。家里一般三斗和四斗柜比較常用，今天我們就來看看使用cad繪制四斗柜平面圖的教程。

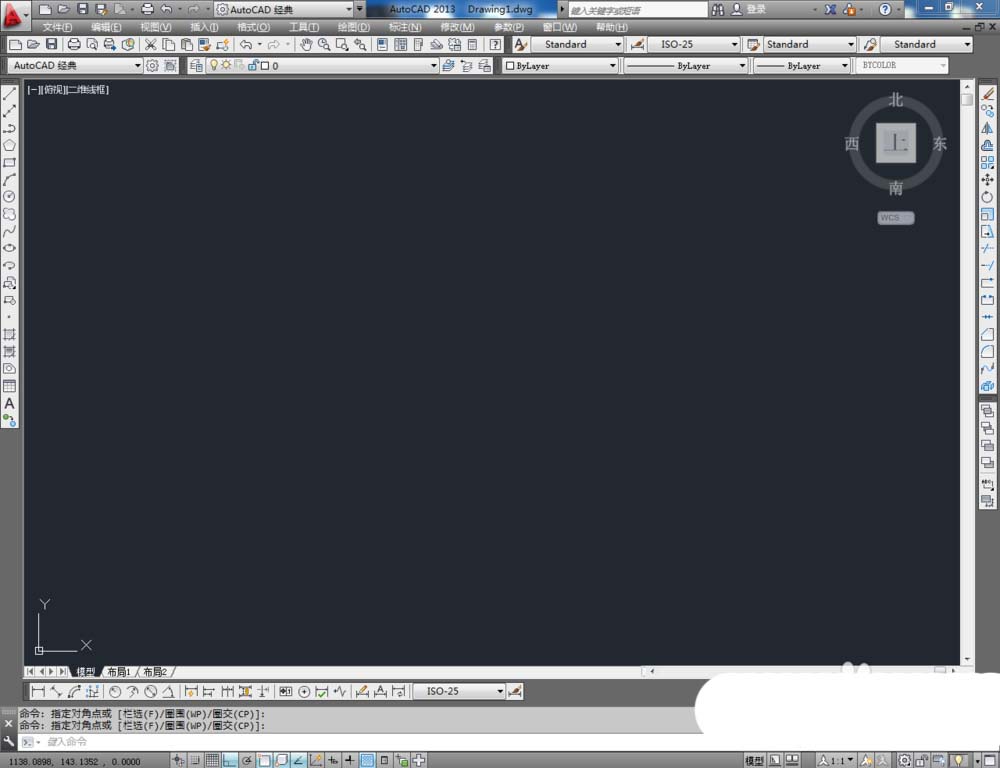

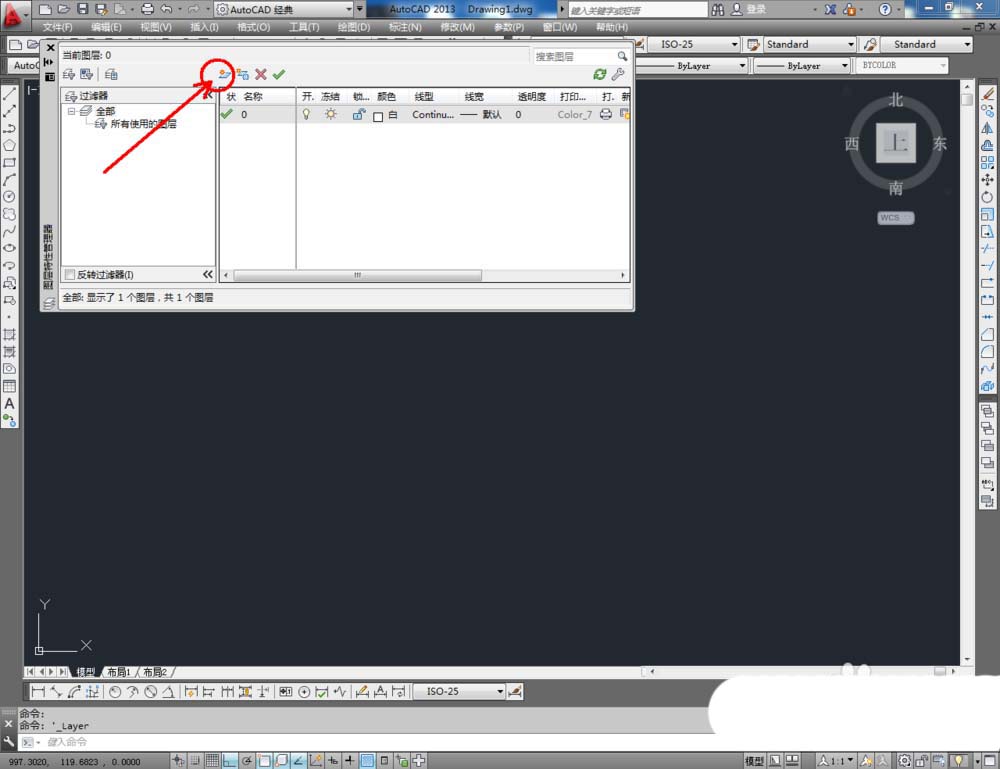

1、打開AutoCAD 2013軟件，點擊【圖層特性管理器】，點擊【新建圖層】，將圖層命名為：四斗柜。點擊色塊，按圖示設置一個圖層顏色，完成四斗柜圖層的設置（如圖所示）；

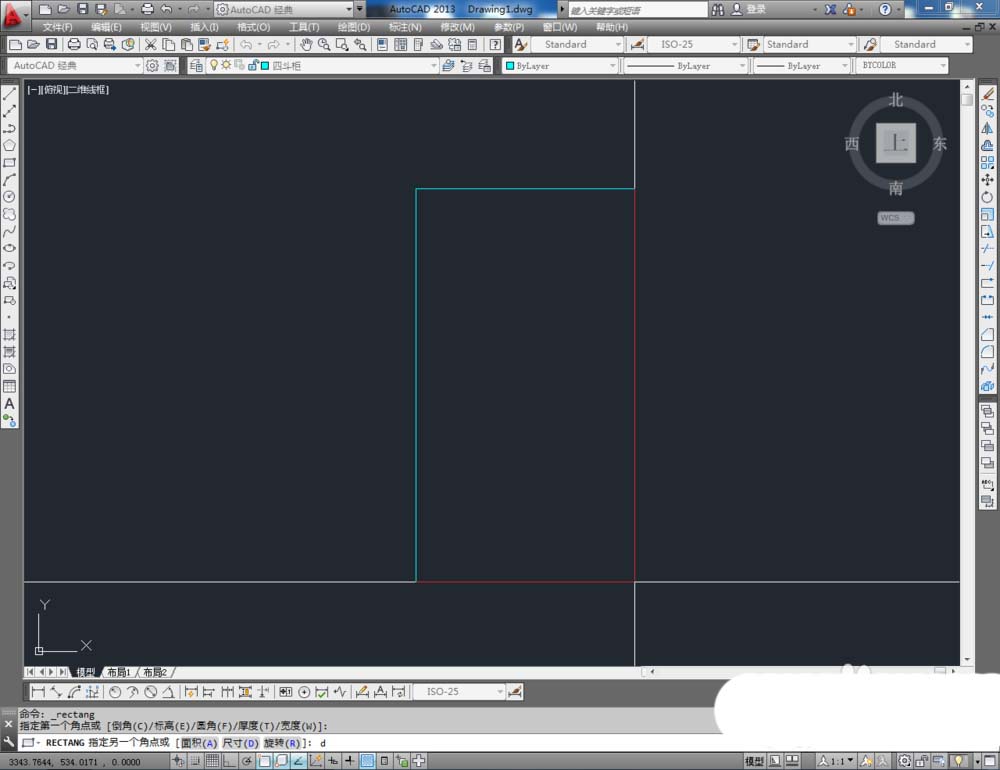

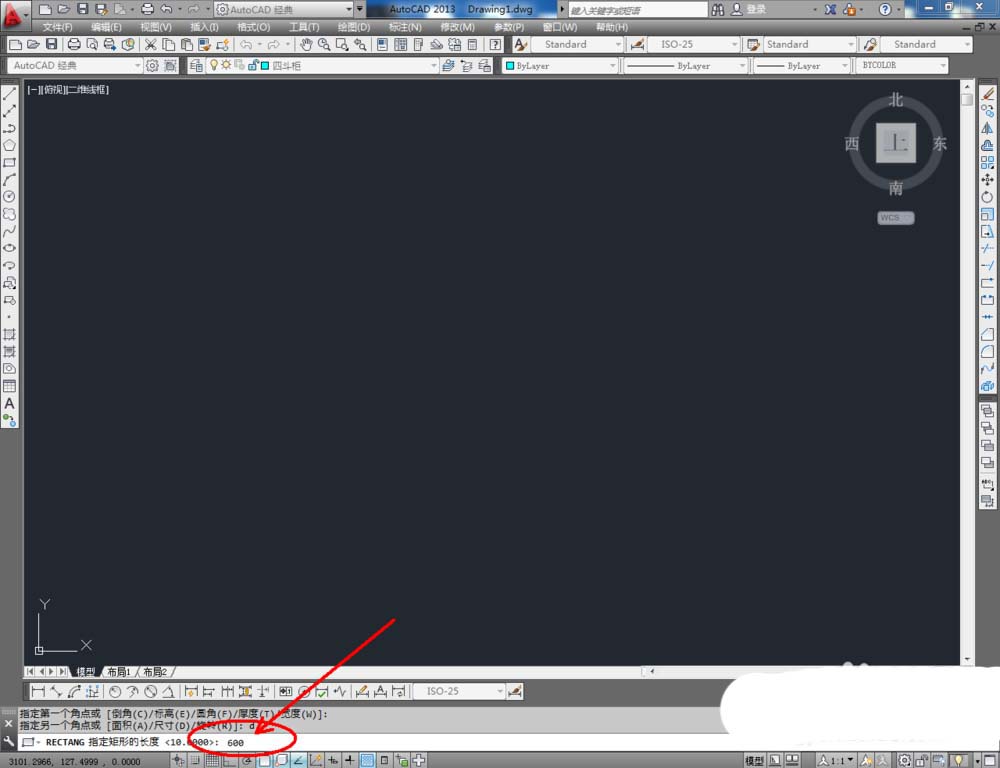

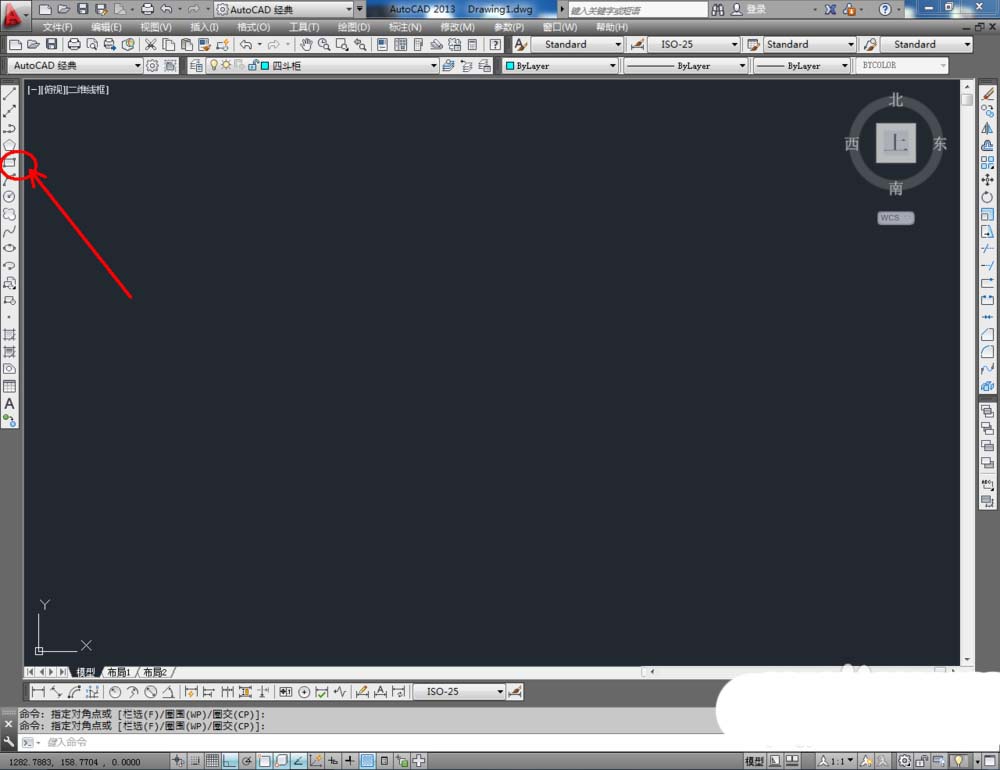

2、點擊【矩形工具】，按圖示在命令欄輸入：d并按下空格鍵，輸入長度值：600并按下空格鍵，繼續輸入寬度數值：900并按下空格鍵，完成矩形圖案的繪制。選中圖案，點擊右邊工具欄中的【分解工具】，將圖案炸開（如圖所示）；

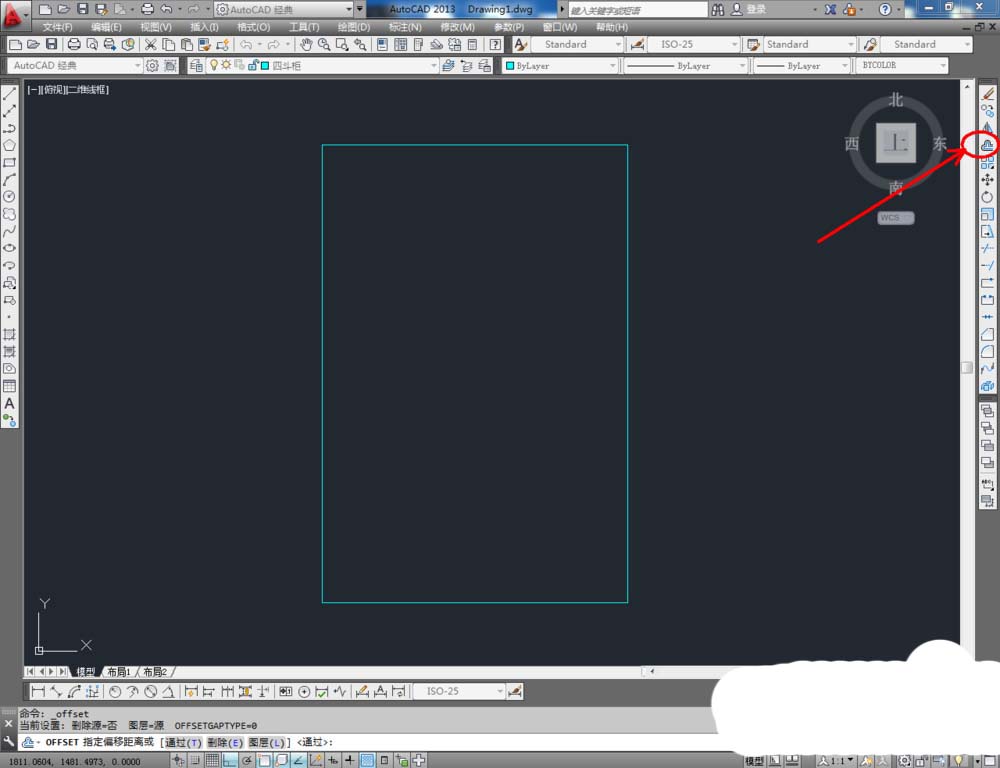

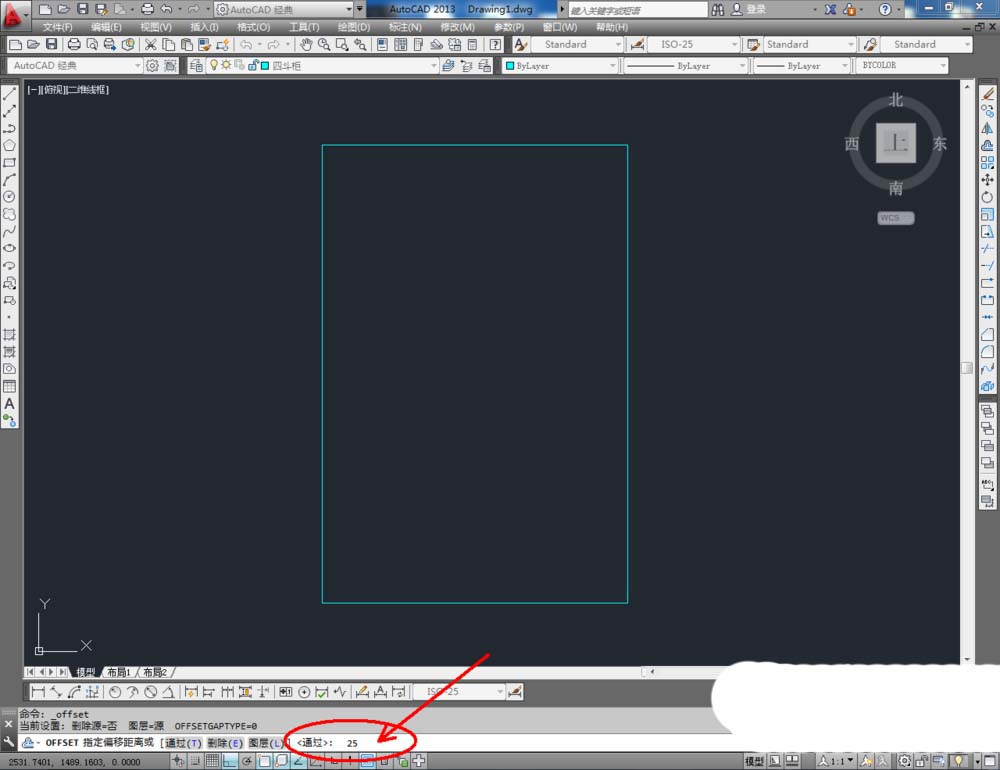

3、點擊右邊工具欄中的【偏移工具】，在命令欄輸入偏移數值：25后，對左右兩邊以及頂邊進行向內偏移操作。在命令欄輸入偏移數值：80后，對圖案底邊進行向上偏移。完成后按圖示調整好偏移線條上的節點（如圖所示）；
