之前我們介紹了cad繪制普通卡座平面圖的制作方法，那么該怎么繪制特殊的七字型卡座平面圖額？下面我們就來看看詳細的教程。

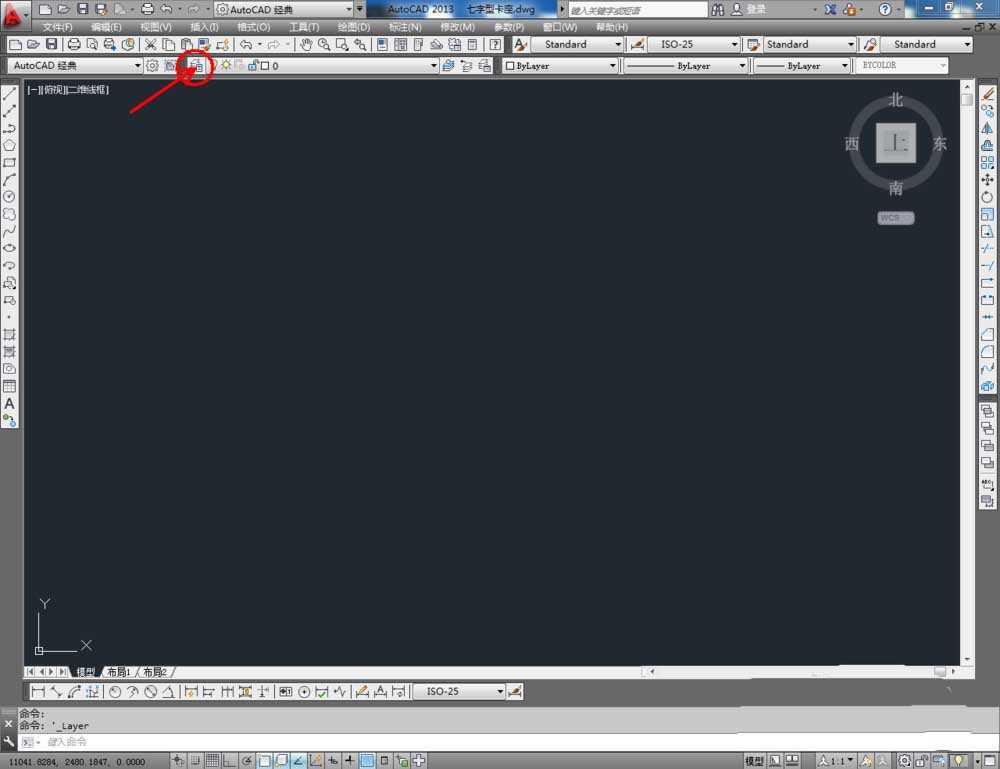

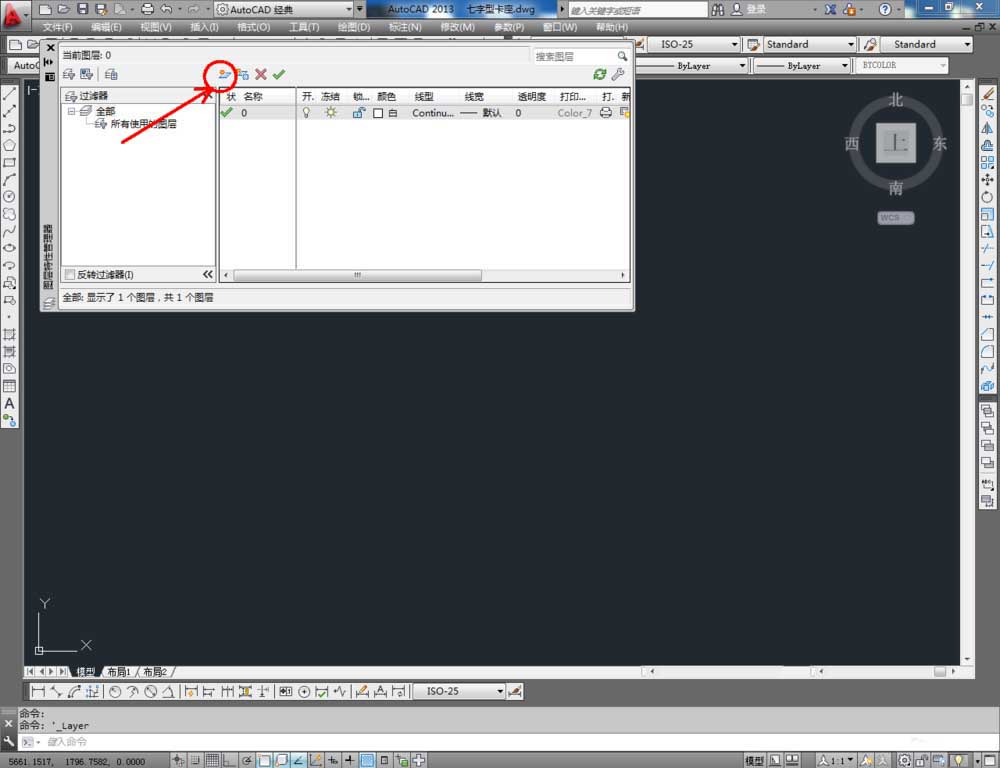

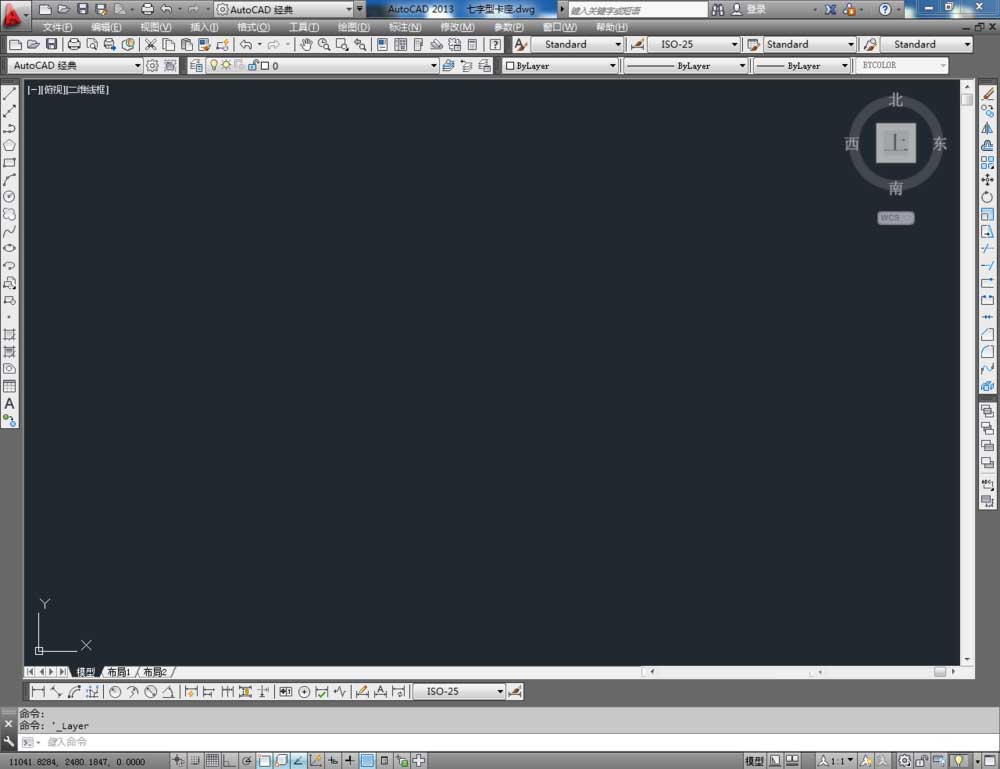

1、打開AutoCAD 2013軟件，點擊【圖層特性管理器】，點擊【新建圖層】，將圖層命名為：七字型卡座。點擊色塊，按圖示設置一個圖層顏色，完成七字型卡座圖層的設置（如圖所示）；

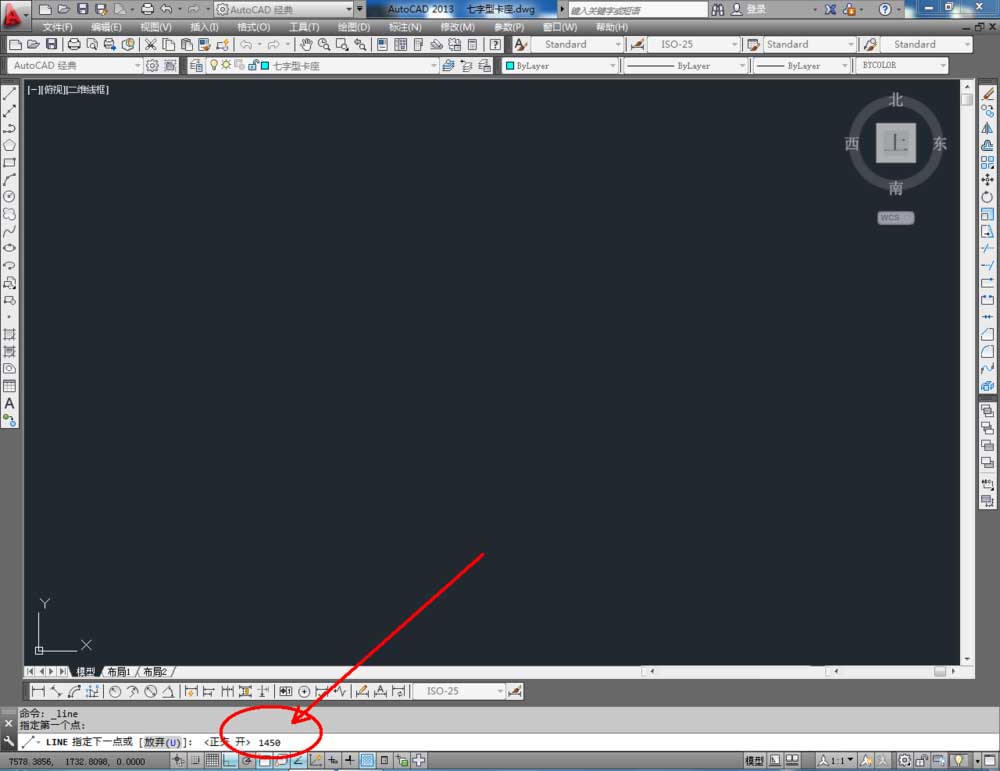

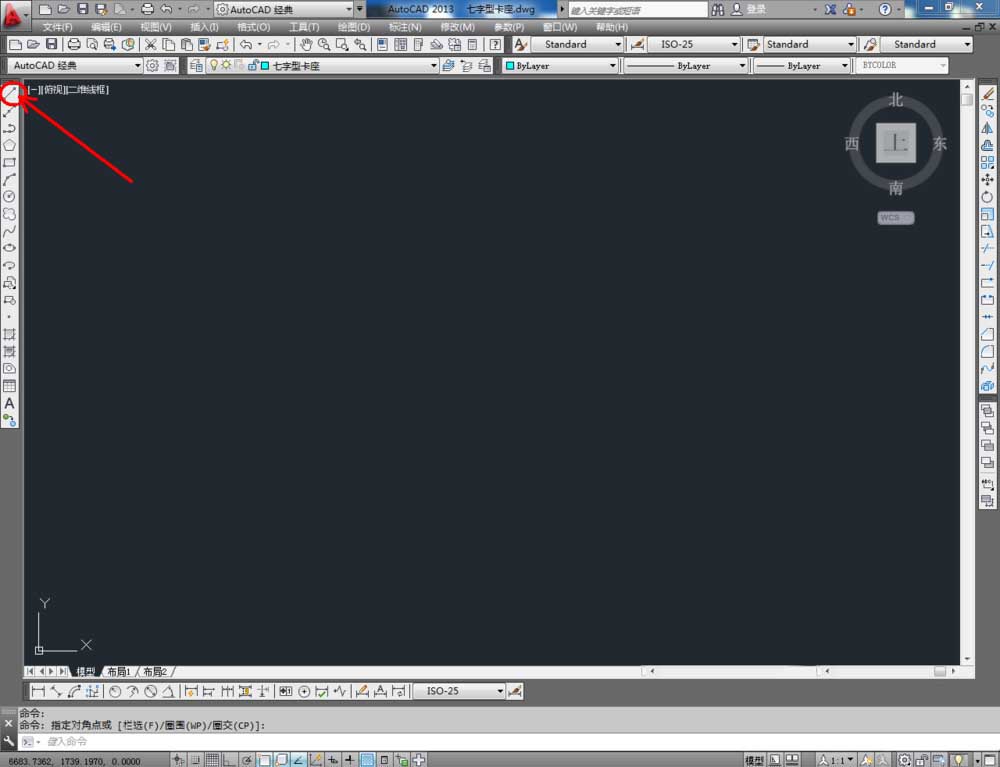

2、點擊【直線工具】，在命令欄中輸入：1450并點擊空格鍵，完成線段1的繪制后，繼續輸入：1450加空格鍵，完成線段2的繪制（如圖所示）；

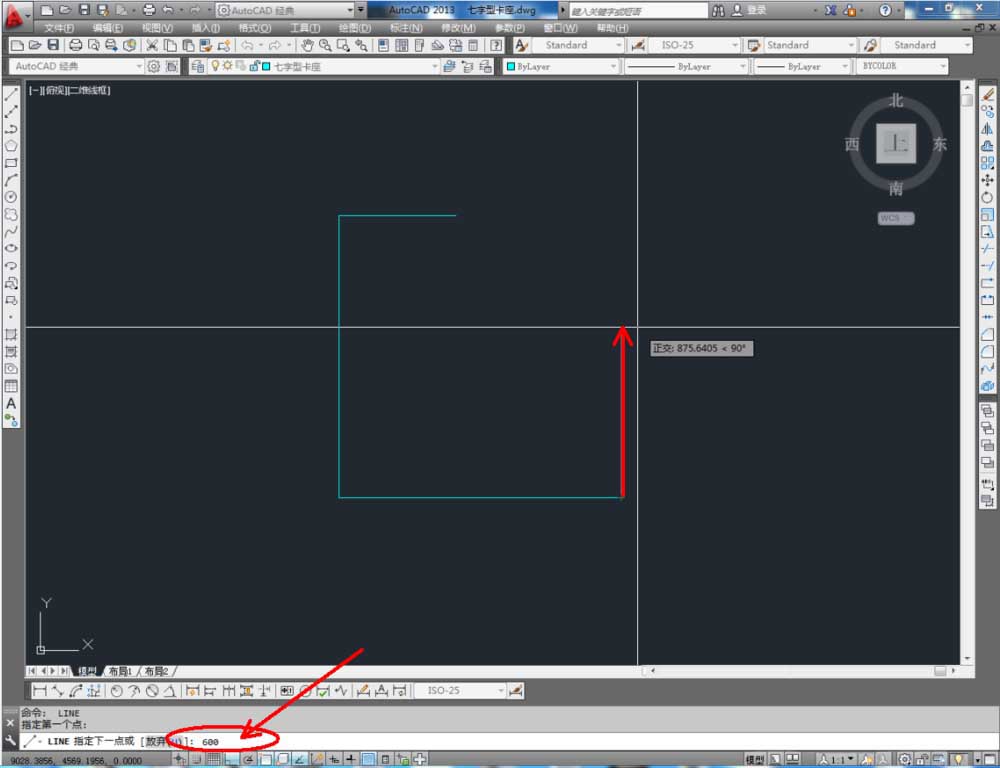

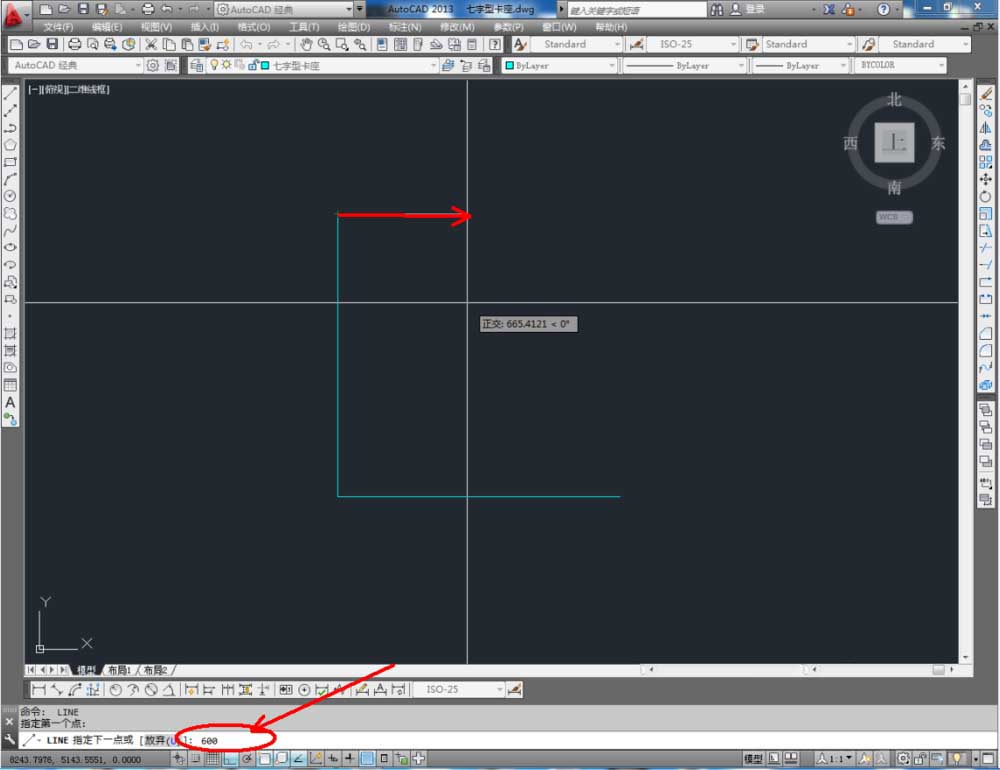

3、點擊【直線工具】，按圖示參數，依次在命令欄中輸入相應的數值，繪制出另外幾條線段，完成七字型卡座平面輪廓的制作（如圖所示）
