閥門是智能水路設計中重要的一個設備。閥門具有種類繁多，樣式多樣的特點。暖通設計師往往手頭需要有足夠數量的閥門圖塊才能夠快速符合要求的畫好設計圖。浩辰cad暖通中內置了大量的閥門庫以便設計人員直接調用。下面我們就來看看詳細的教程。

菜單：[智能水路]→[閥門]

功能：在任意位置布置閥門，或者沿管線布置閥門

命令行提示：選擇布置點或[上下翻轉(S)/左右翻轉(Z)/放大(Q)/縮小(W)/旋轉90°(A)/旋轉(R)/直徑(D)/標高(E)]:

執行該命令后，彈出對話框，如圖示：

可以修改閥門的名稱、直徑、縮放比例等參數；

任意布置：在圖中任意一點不知閥門，閥門的所有參數均來自對話框，如果閥門正常被布置在管線上，則系統、角度和直徑參數取自所在管線；

沿管線布置：布置過程中自動匹配鼠標點附近的管線，系統、直徑、角度和標高參數取自該管線，其他參數取自對話框；

布置過程中可以通過命令行旋轉角度、翻轉操作和縮放功能等；

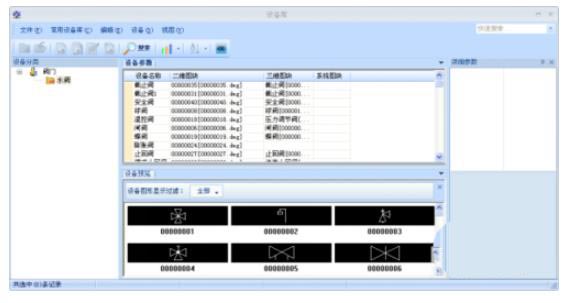

界面提供6種常用閥門，方便用戶布置多種閥門時的切換操作，同時用戶可以通過雙擊閥門預覽圖，修改該位置的常用閥門類型，會彈出對話框，如下圖：

可以通過雙擊設備參數中的設備名稱項，將該閥門自定義為常用閥門。

以上就是用CAD來布置水路閥門的步驟，希望大家喜歡，請繼續關注武林網。
