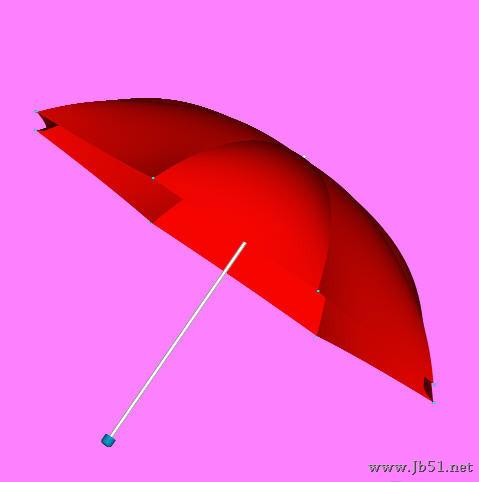

首先來看看CAD制作的具體效果圖：

具體步驟如下：

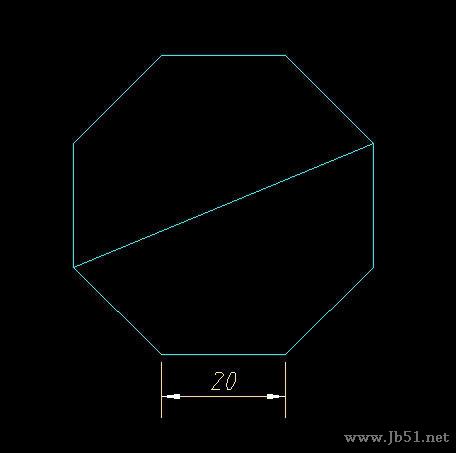

步驟一、首先在CAD畫布中，利用多邊形工具在畫布中畫一個邊長為20的正八邊形。如圖所示：

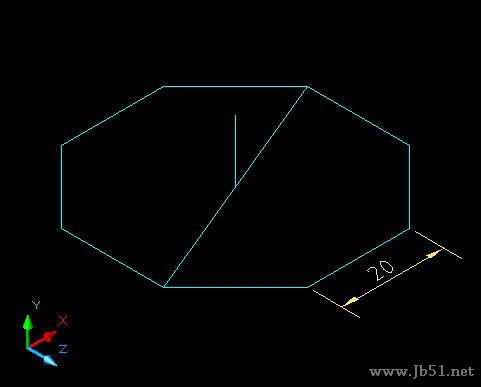

步驟二、接著切換到西南等軸測視圖，然后在正八邊形中間繪制一個長為12的直線。如圖所示：

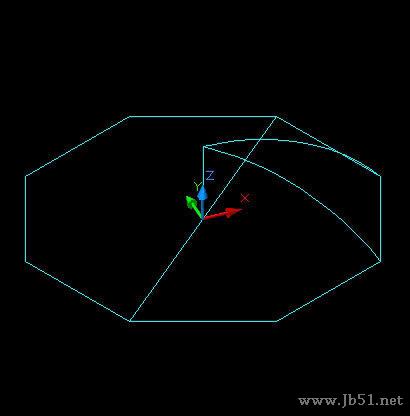

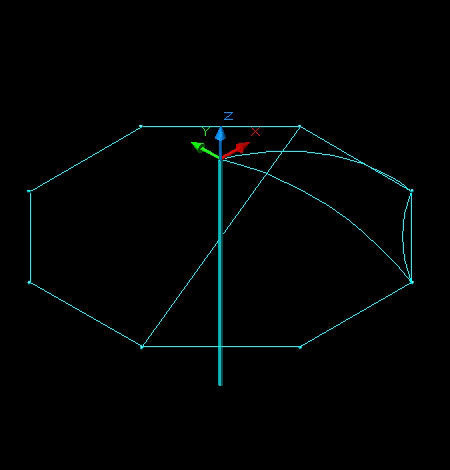

步驟三、然后在正八邊形中間，直線上面畫一個弧形，如圖所示：

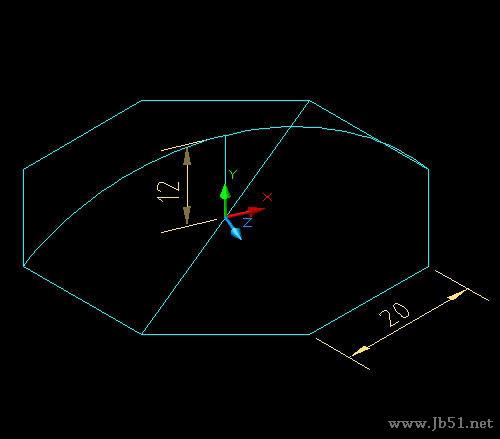

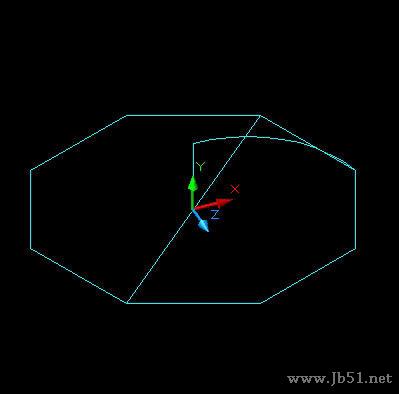

步驟四、然后我們稍微修剪一下圓弧，只保留一半即可。

步驟五、接著我們選擇剩下的圓弧，對該圓弧進行旋轉復制，如圖所示：

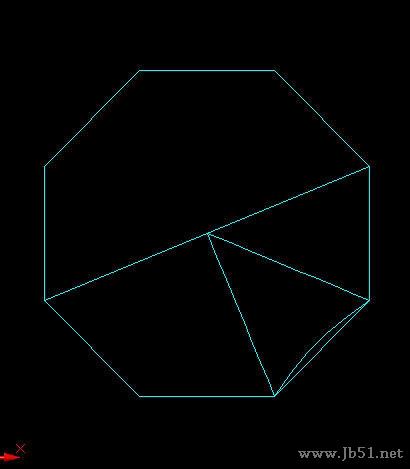

步驟六、接著我們轉換一下視圖，轉換為俯視的圖形，然后我們在繪制一個如圖所示的圓弧。

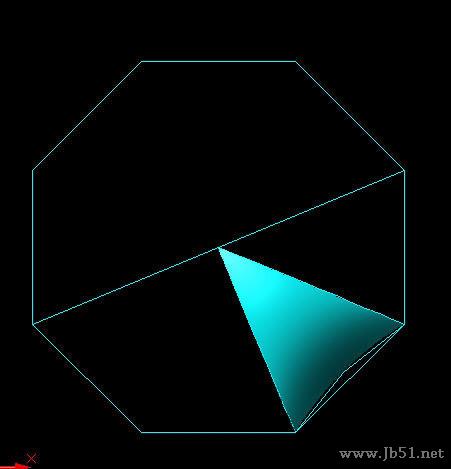

步驟七、如果需要繪制雨傘，我們就需要利用邊界曲面來畫，但是利用邊界曲面是需要指定四條封閉的空間曲線，那么我們就可以利用“打斷于點”命令，接著將其中一條弧形打斷，然后我們在使用“邊界曲面”命令實現。如圖所示：

步驟八、然后我們在八邊形的頂上畫一個小球，然后選中小球和曲面，我們按照八邊形進行排列，如圖所示：

步驟九、之后，我們將做的曲面隱藏起來，接著建立傘的柄和把，切換一下視圖，然后我們畫一個六邊形，進行拉伸30。如圖所示：

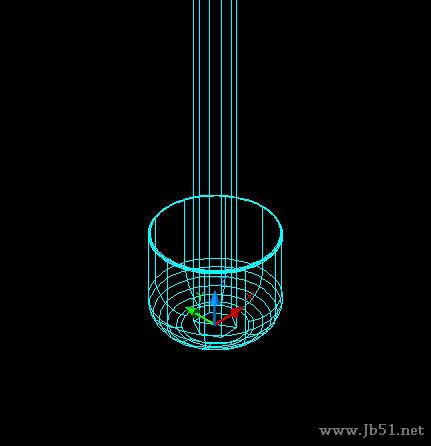

步驟十、然后我們在傘的底部畫一個圓，然后進行拉伸，得到傘的傘把，如圖所示：

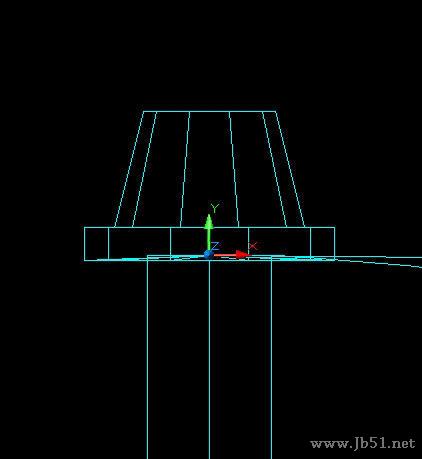

步驟十一、然后我們移動到傘的頂部，畫一個多段線，得到傘的頂部，如圖所以：

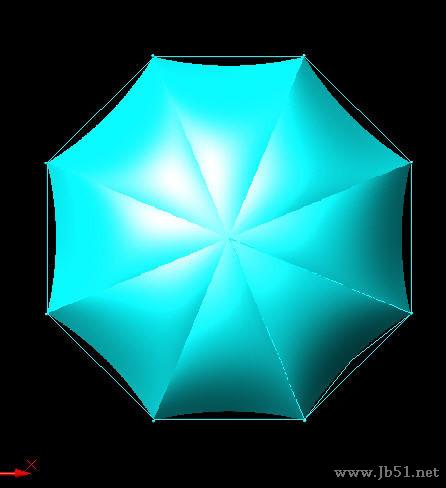

最后，我們給圖形添加顏色效果，然后進行各方面的細化處理即可，如圖所示：
