有時我們會做一些圖紙說明書或產品規劃書，中間就會用到一些工程圖紙，而工程圖紙大多是CAD文件，這樣就會碰到我們?cè)赪ORD中來插入CAD文件，如何在WORD中插入CAD圖形呢，方法有很多種，這里就介紹幾種常用方法，具體用那種你看著辦吧，各用優缺點。

方法一、屏幕截圖法

這種方法是最直接最快的方法，你可以用鍵盤上的屏幕打印鍵（Print  Screen），然后粘貼出來就可以了，但要適當?shù)剡M(jìn)行一些修剪，也可以用QQ或其他截屏工具，你也可以用專業的截屏軟件（我想沒這個必要），然后把剛才截屏的圖形插到word中就可以了，這個要注意一下，CAD默認背景色是黑色，你可以改一下背景為白色，這樣效果會好很多，不會改背景？不是吧，這是CAD的基本設置，“工具”菜單中的“選項”，打開“顯示”卡，改成白色就OK了，如圖所示：

注：基本不要太懂CAD的人都可以操作，用QQ截屏最簡不過了，如果用來顯示還可以，如果用來打印就不理想了。

方法二、輸出圖片法

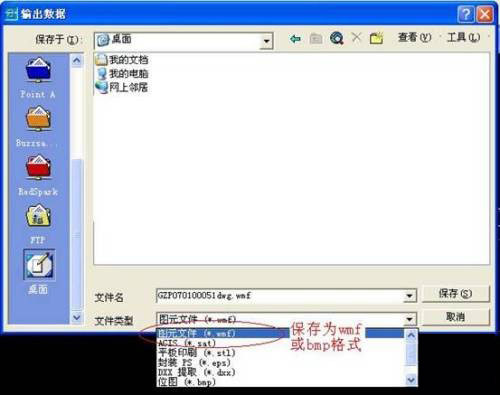

這個是利用CAD導出功能，你可以導出WMF，BMP等圖形格式的文件，然后在WORD中插入圖片文件就行了，方法：“文件”菜單的“輸出”命令，輸入文件類型及文件名就可以了，當然也同樣要設置一下白色背景，否則會很難看的哦，當然你喜歡黑色的也沒關系，呵呵，如圖所示：

注：該方法操作也較方便，同時保留了圖片文件，且有多種格式文件選擇。

步驟三、第三方軟件法

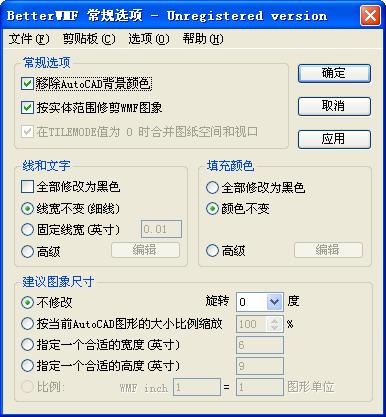

這種方法就是下載一個轉換軟件，這里提供的是BetterWMF軟件，該軟件會自動對DWG文件進行轉換成WMF格式的圖片文件，最關鍵是他可以自動除掉黑色背景并具有自動修剪圖形的空白邊緣、自動填充顏色，同時還可以旋轉、縮放等功能，還可以你自行設定線條的粗細等等操作，功能可以說是非常的實用及強大，軟件界面如圖：

注：方便、強大但得下載設置該軟件

BetterWMF軟件下載
