本例為AutoCAD 2011新功能三維建模實例教程，在教程中我們將學習運用曲面命令創建一頂帽子，主要學習CAD 2011版本新增的曲面命令中的曲面網絡、曲面拉伸、曲面過渡、曲面延伸等工具的操作技巧，希望能給朋友們帶來幫助！

先重現一下該貼所附帽子的效果圖如下：

言歸正傳，現將創建盤盤帽的過程及步驟，敘述于后。

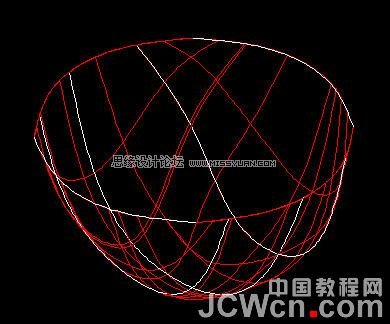

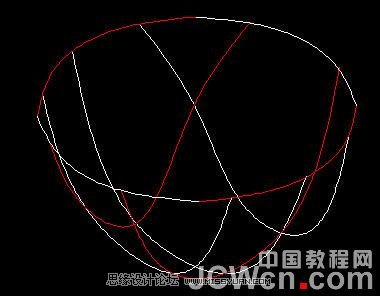

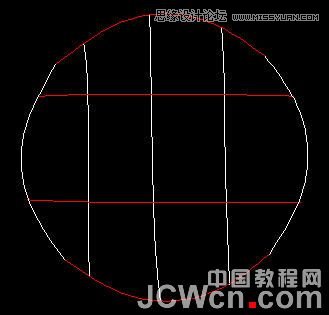

1、用樣條曲線縱橫布置為圓弧平面，接著升高中間線條并夾點連接相關線而形成空間曲線，如圖1、2所示：

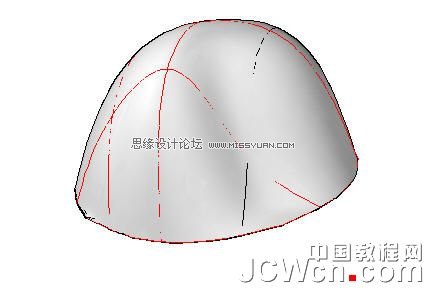

2、用【曲面網絡】工具將圖2生成曲面這就是帽殼了，如圖3所示，將其旋轉180度以灰色視圖顯示如圖4所示。

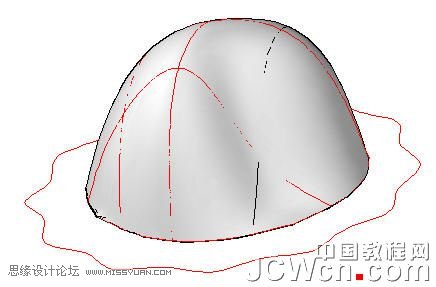

3、用多邊形命令，繞帽殼外圍畫24邊形平面，再跳躍式的夾住角的節點以收縮角頂，使之成為多角形，然后選擇S參數以生成花瓣狀的曲線，如圖5所示。

4、用【曲面拉伸】工具將剛畫的花瓣狀的曲線拉伸少許高度，以輔助下步創建帽沿曲面之用(如圖6所示)：

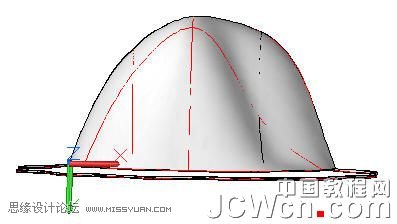

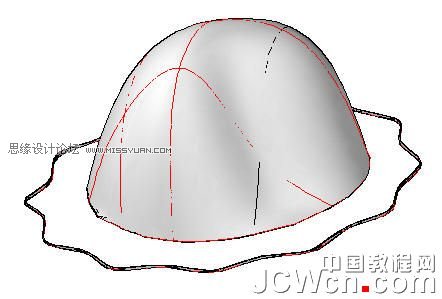

5、做好后向下移動移動距離，使其以后生成的帽沿有一定的坡度。顯然拉伸的輔助圖下降后，使帽殼與輔助圖間存在一定的距離，如圖7所示。

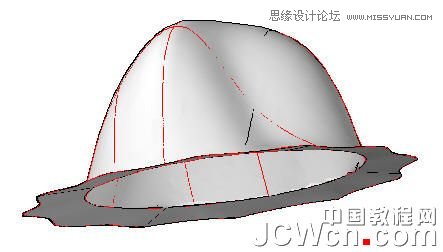

6、用【曲面過渡】工具，將帽殼底邊邊界線與輔助圖的外邊線“過渡”為新的曲面，這就是帽沿了。如圖8、9所示。

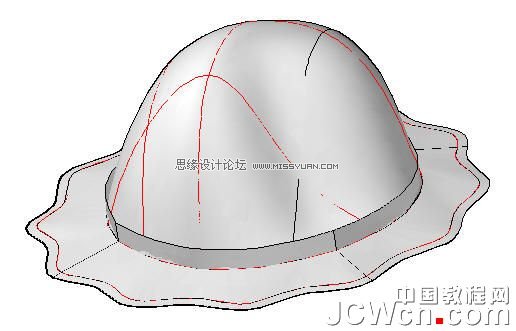

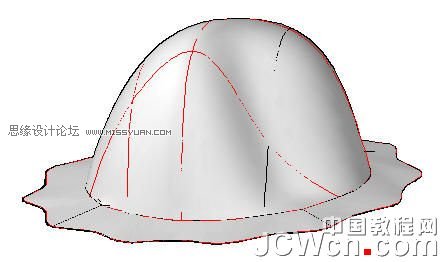

7、用【曲面延伸】工具將帽沿延伸少許寬度，作為帽沿邊子帶。如圖10所示。再將帽殼的底邊線拉伸一定高度作為帽圈帶，這就不用細說了，做好的模型如圖11所示。

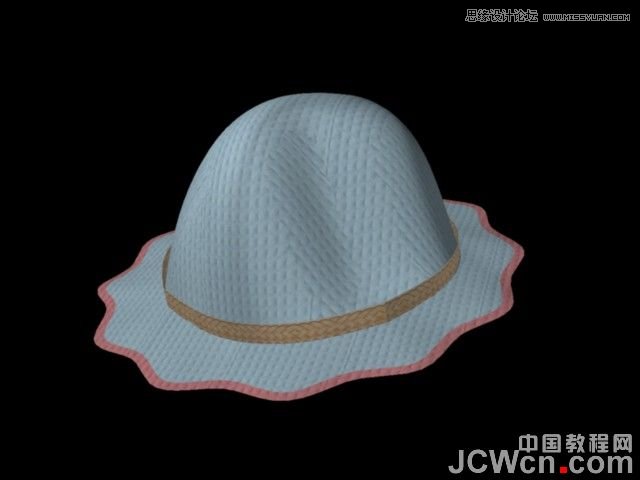

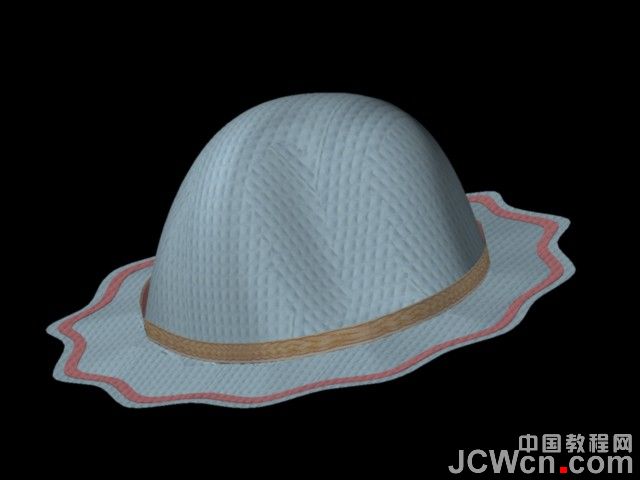

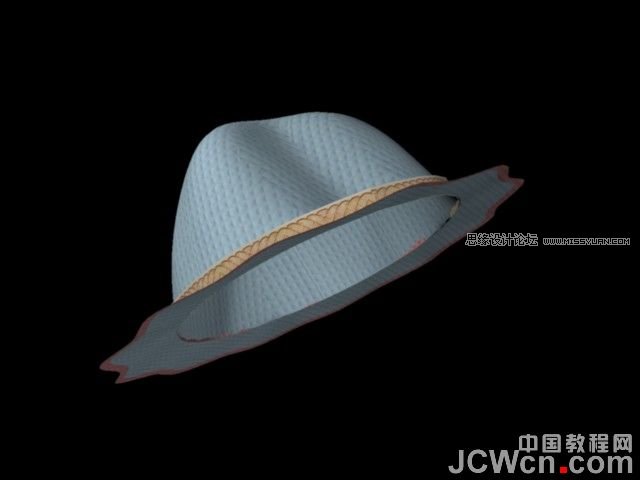

8、附上材質渲染就是一頂帶花邊的帽子了，如圖12和圖13所示。

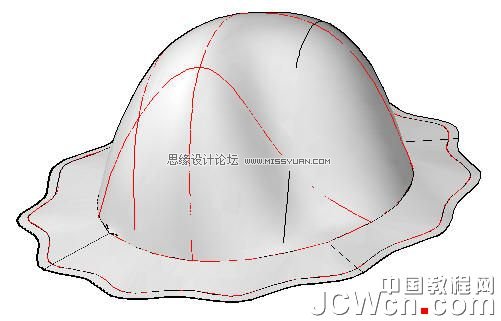

9、如果要帽子的邊沿再加寬點，那就再用“曲面延伸”工具予以延伸即可，如圖14所示。

以上極就是用曲面命令制作一頂三維帽子建模過程，希望大家通過這篇教程，可以熟練掌握曲面命令運用！謝謝大家觀看！
