這篇教程教武林網的朋友們用AutoCAD繪制璀璨的鉆石戒指，教程難度不大。轉發過來和武林網的朋友們一起學習，我們先來看幾個效果圖：

下面是制作過程

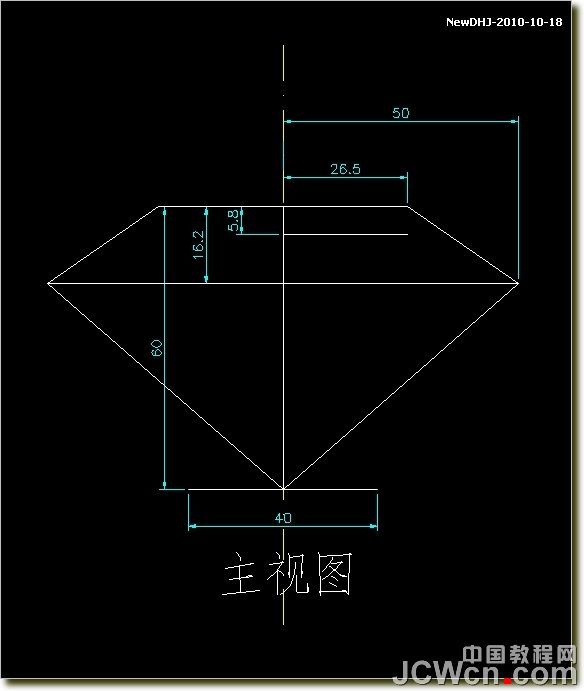

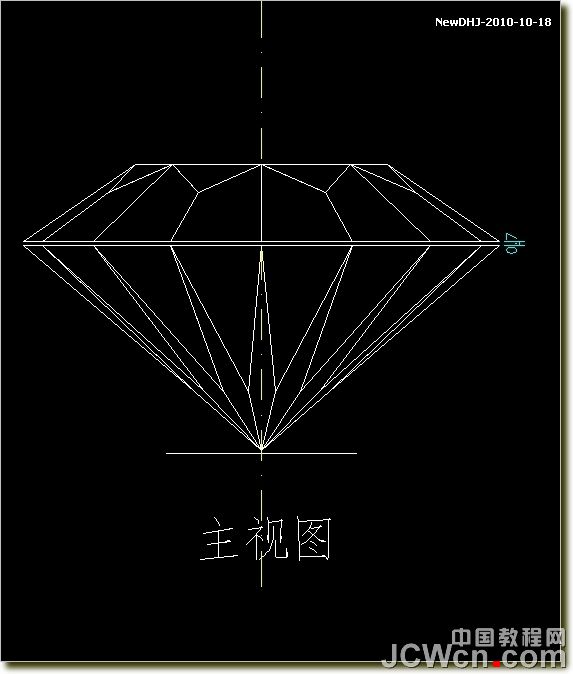

1、在主視圖按尺寸畫平面圖

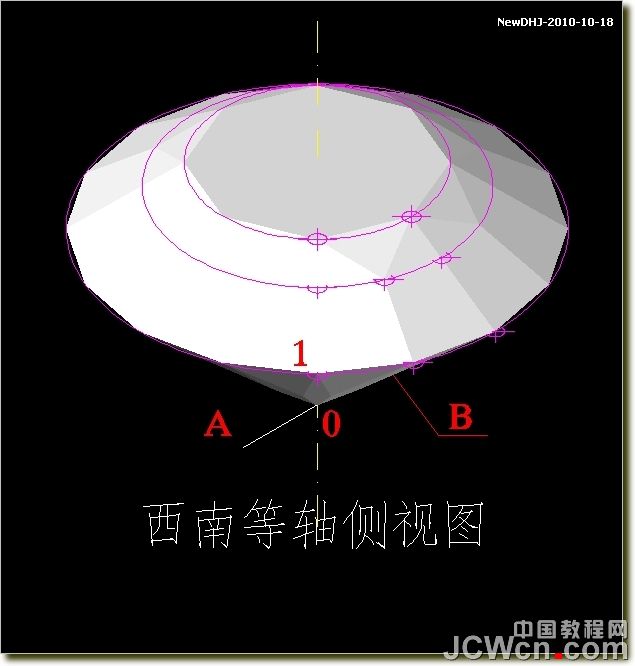

2、面域、旋轉成鉆石椎體。

3、在鉆石體的5.8處SEC切割并分解成線

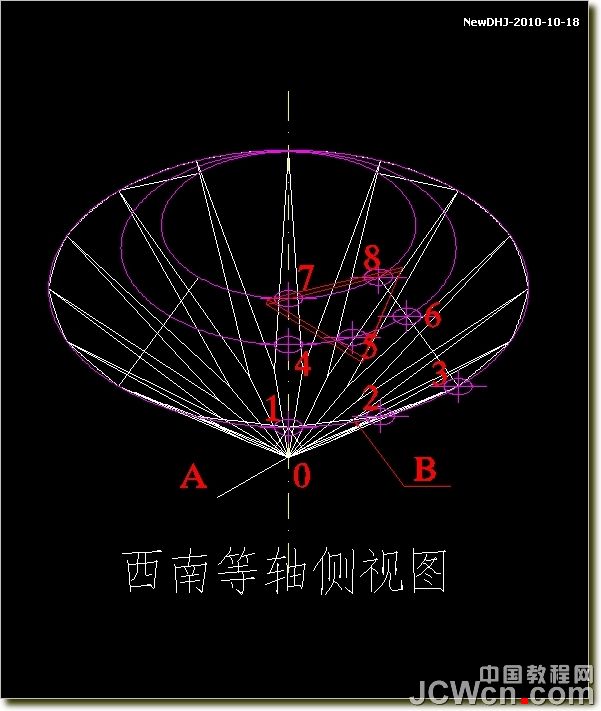

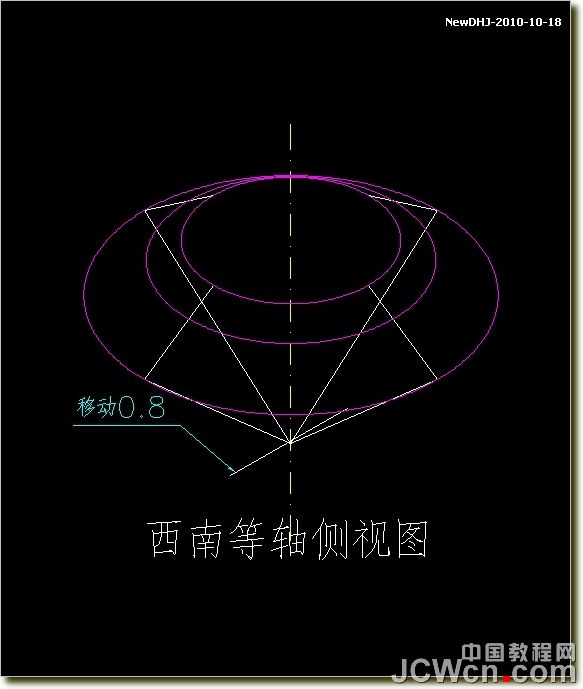

4、切換到西南等軸側視圖，把底下40長的線向后移動0.8

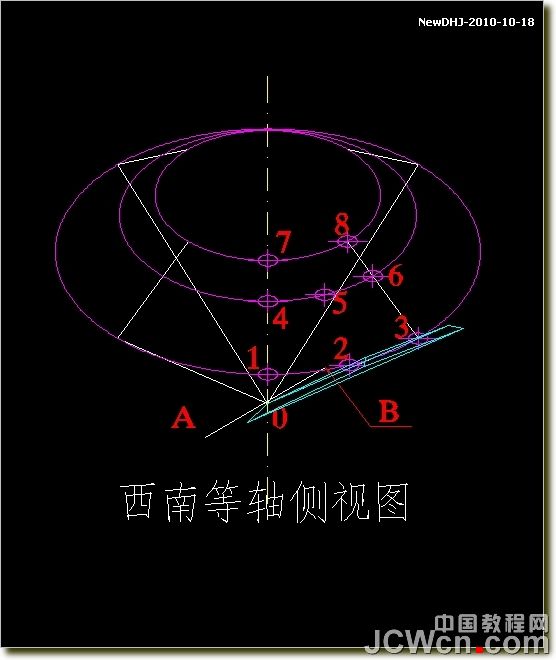

5、在鉆石椎體兩個圓角邊緣原地復制兩條圓線

6、三個圓分別等分16、16、8份

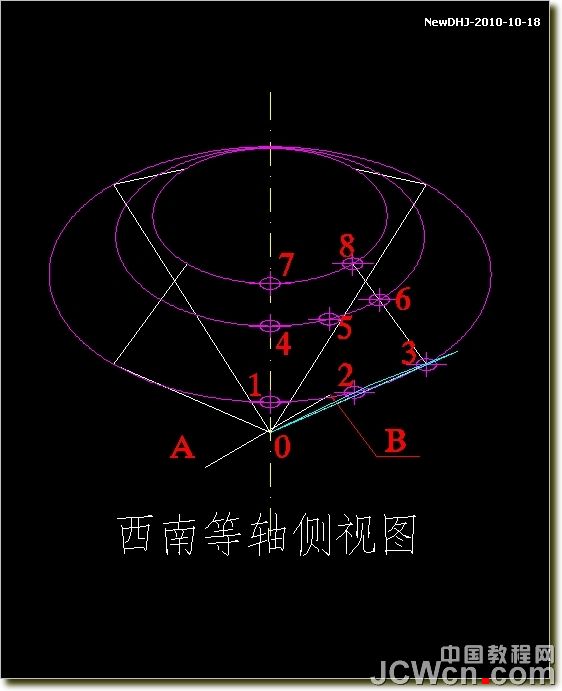

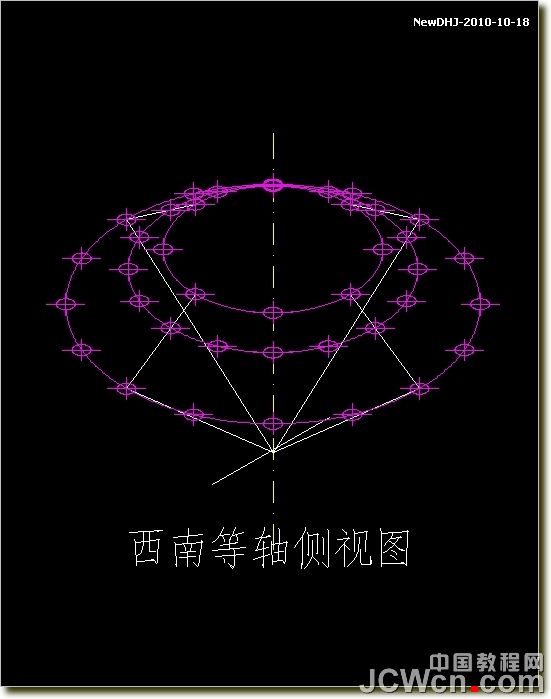

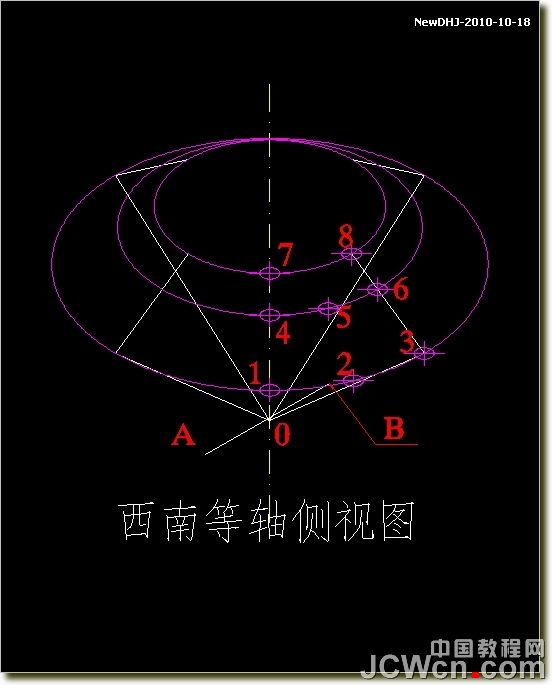

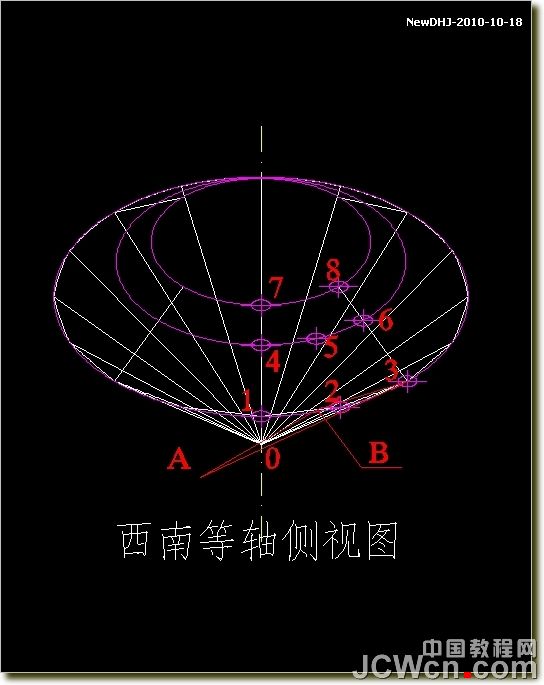

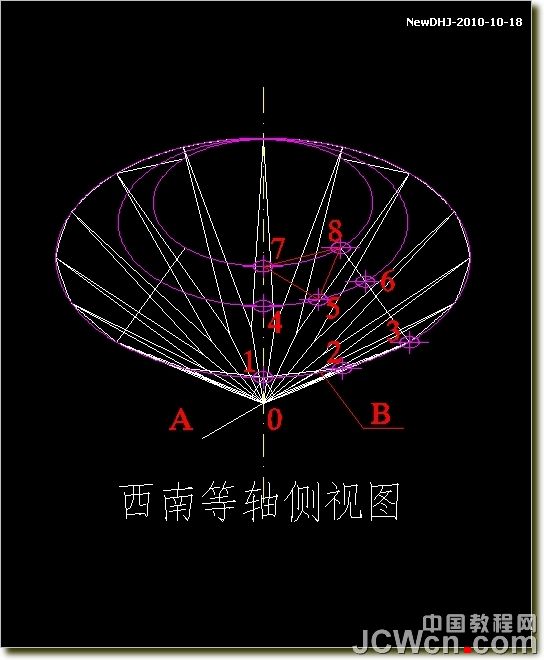

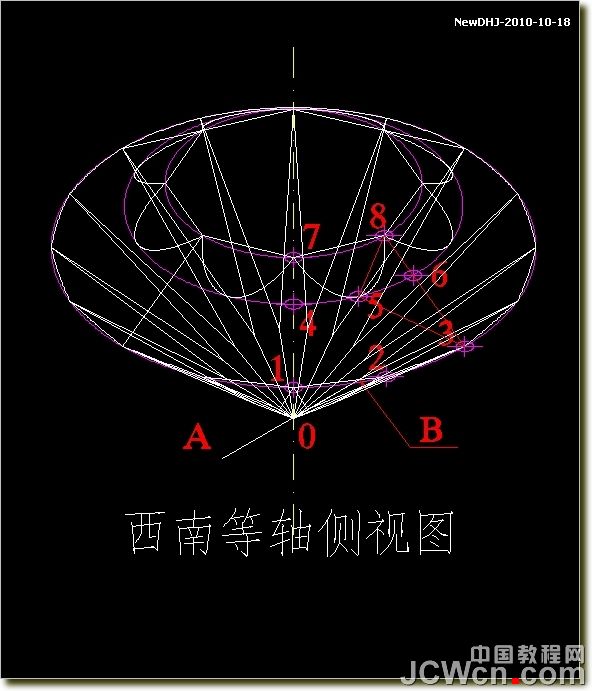

7、為了方便捕捉點位，把多余的點刪除并編上號

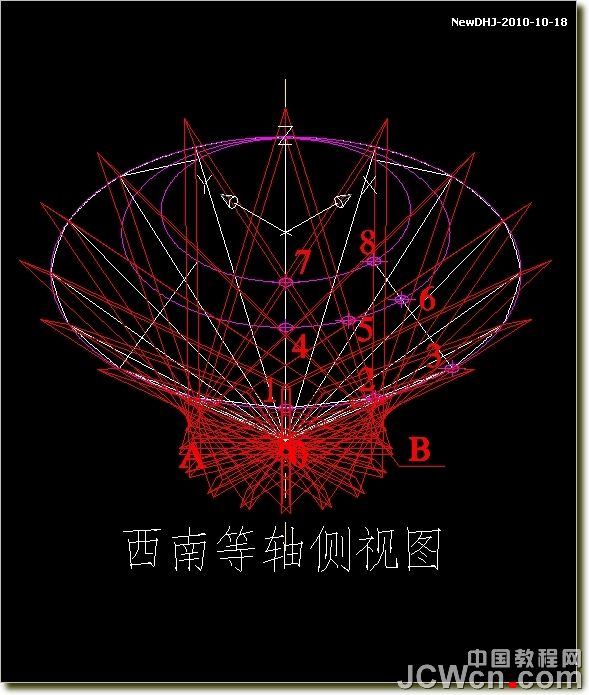

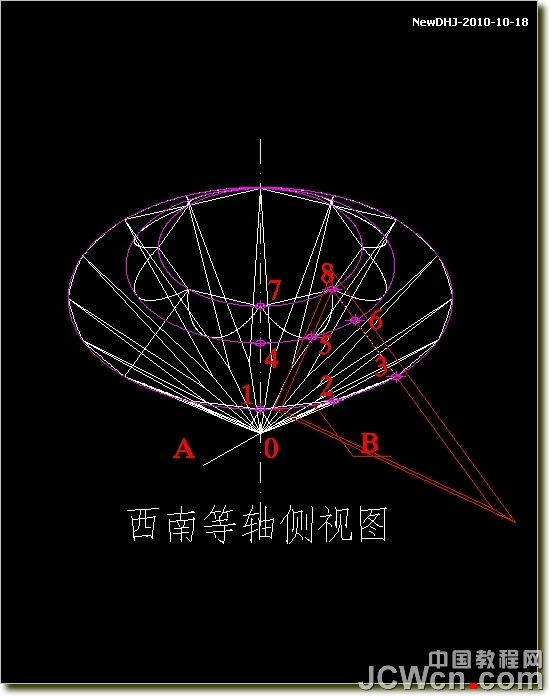

8、以0、2、3做成三角面域并以0位基點縮放1.2倍

9、拉伸；傾斜角(T)：315；拉伸的高度：2

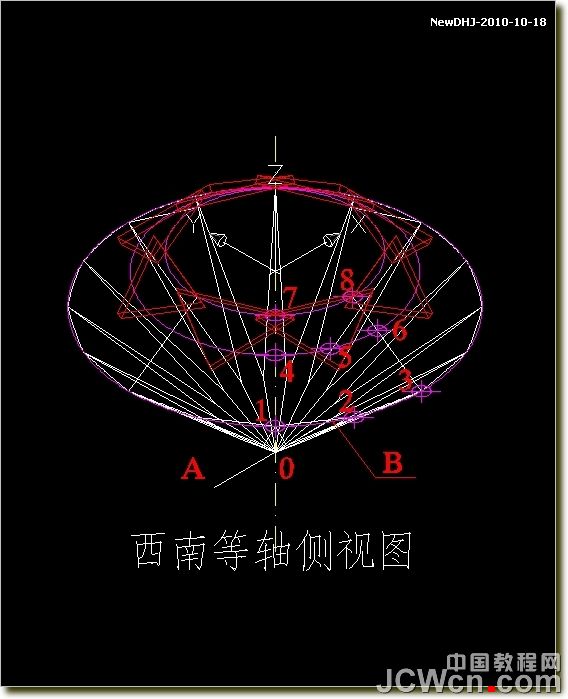

10、以中心線環形陣列16個

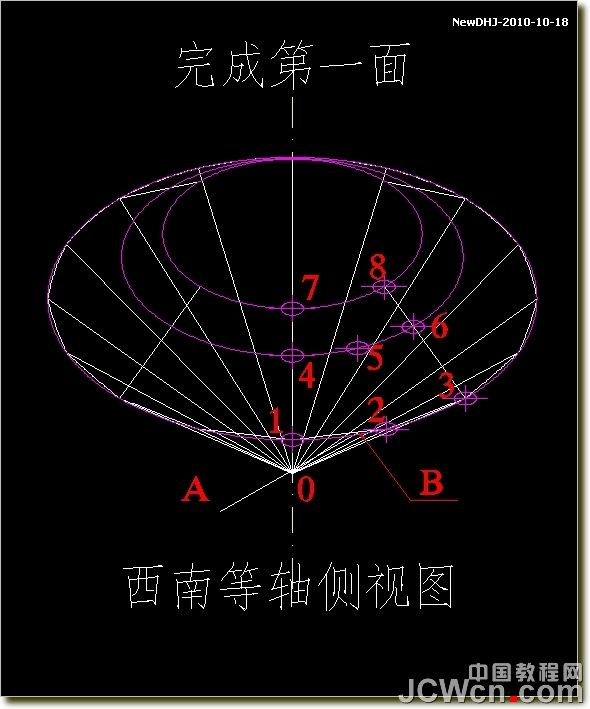

11、差集。完成第一面的切割

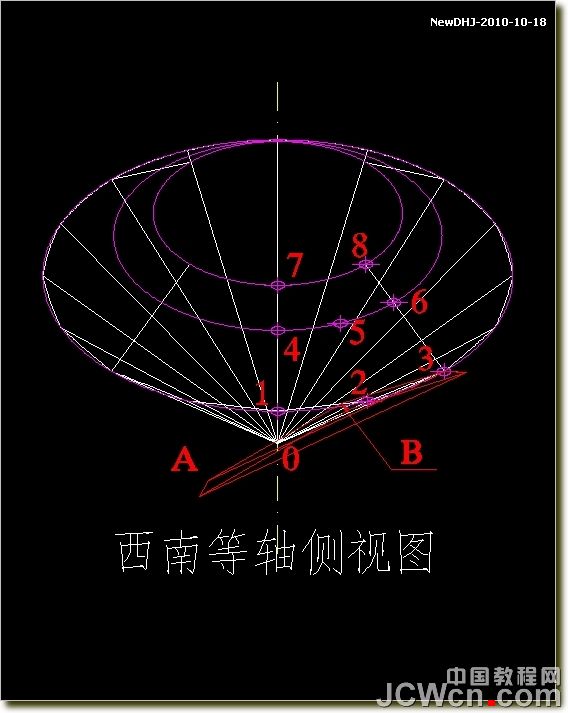

12、以A、B、3做成三角面

13、拉伸；傾斜角(T)：315；拉伸的高度：2

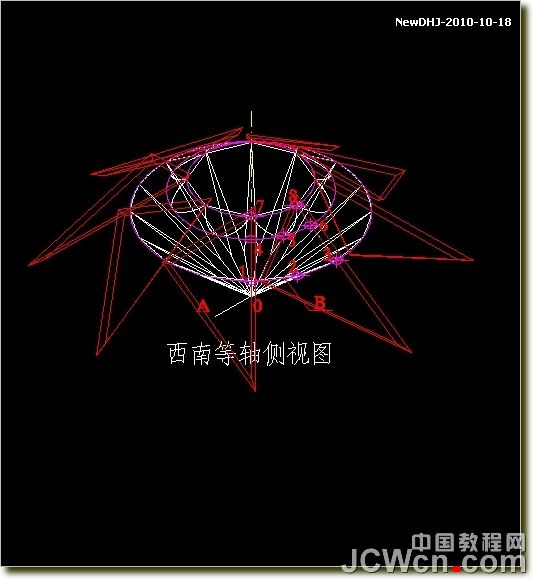

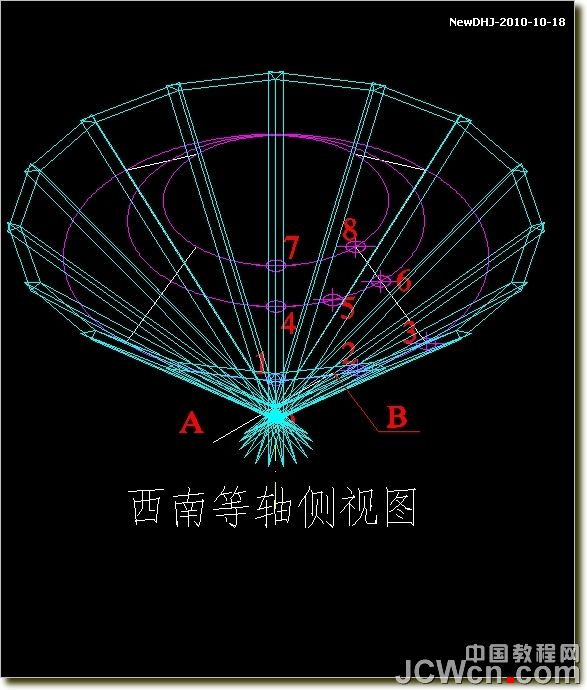

14、以中心線環形陣列16個

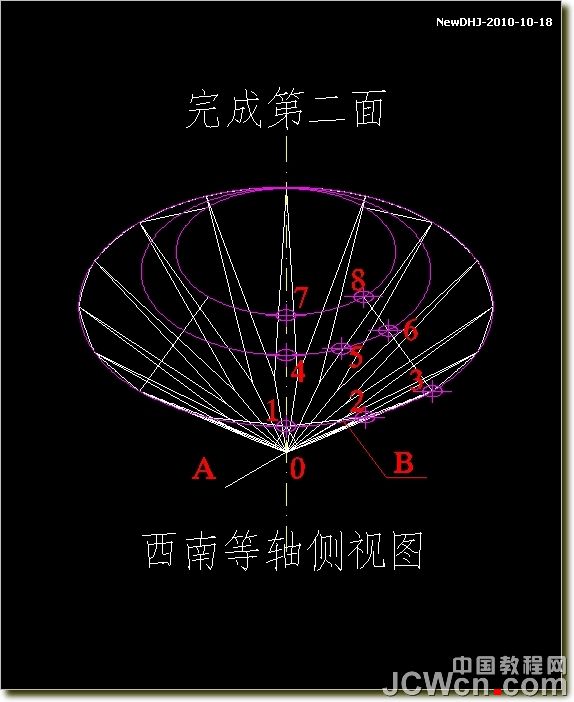

15、差集。完成第二面的切割

16、以5、7、8做成三角面

17、以三角面上邊中點為基點縮放1.2；拉伸2

18、以中心線環形陣列8個

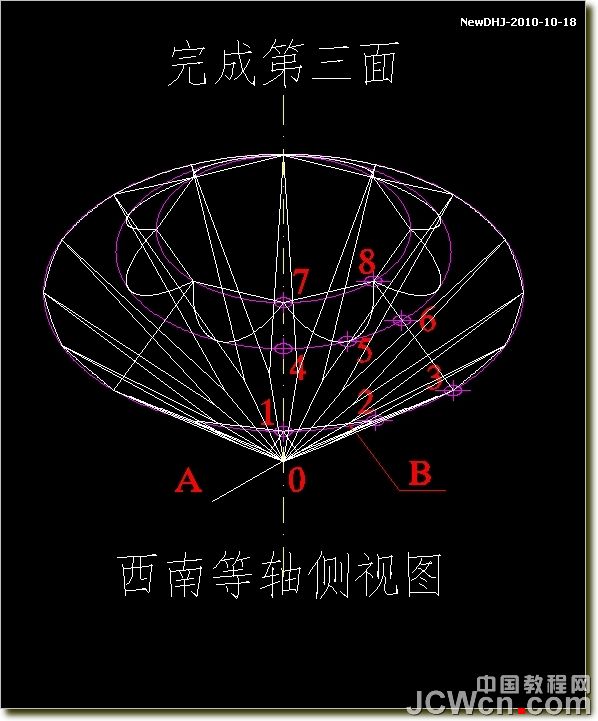

19、差集。完成第三面的切割

20、以8、5、3做成三角面

21、以“8”點位基點縮放2.2倍；拉伸；傾斜角(T)：315；拉伸的高度：2

22、以中心線環形陣列8個

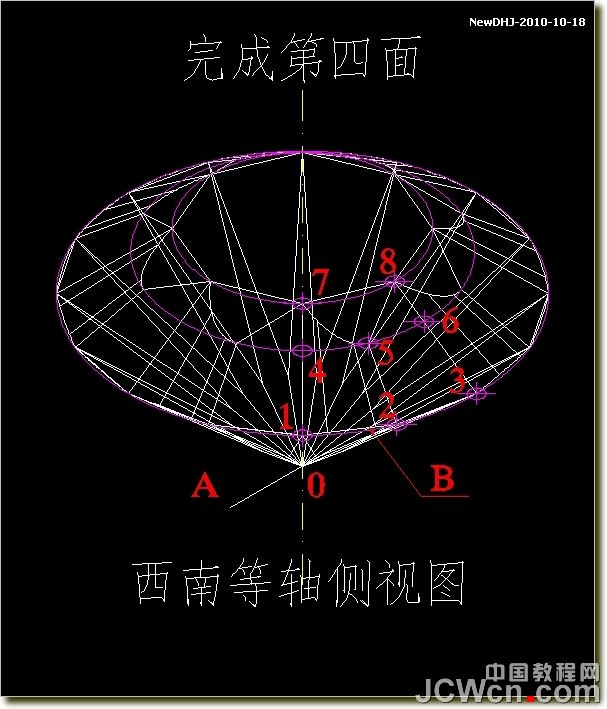

23、差集。完成第四面的切割

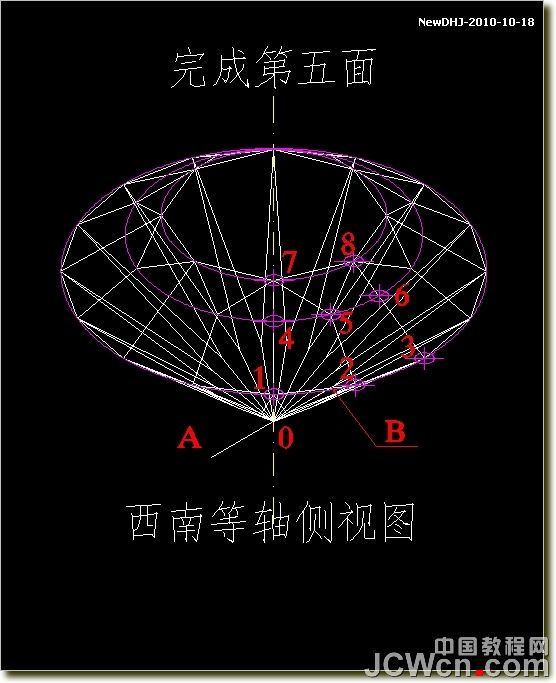

24、與上次對稱：以7、5、1做成三角面；以“7”點位基點縮放2.2倍；拉伸；傾斜角(T)：315；拉伸的高度：2

25、同樣以中心線環形陣列8個，差集。完成第五面的切割

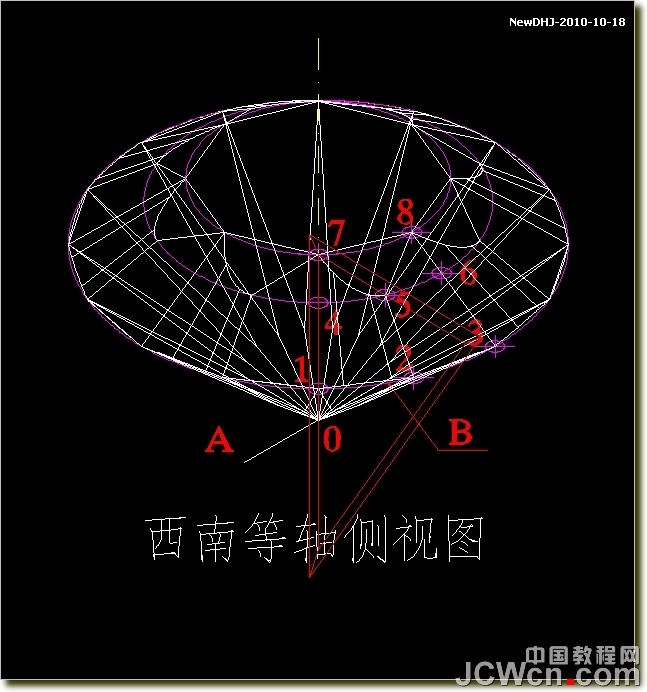

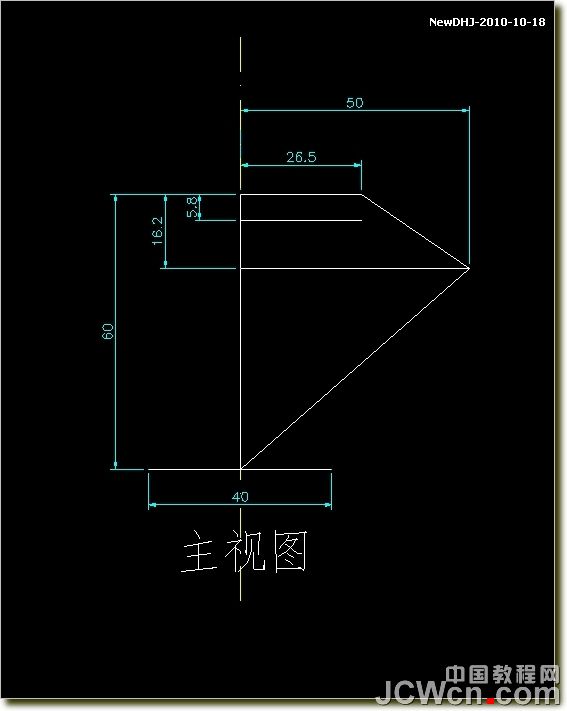

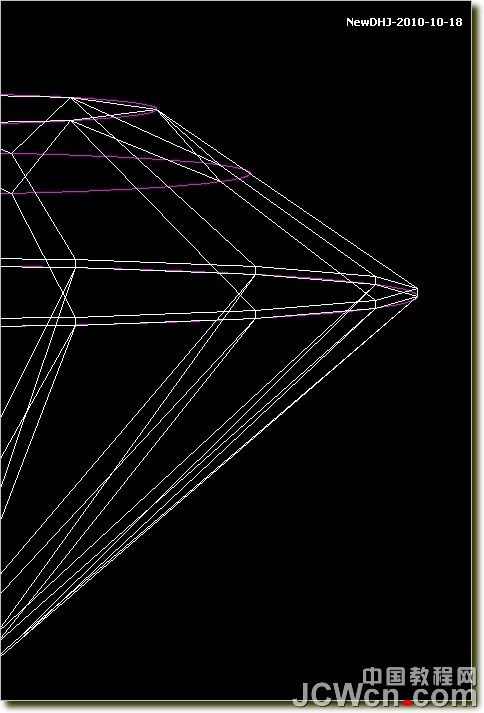

26、回到主視圖。以鉆石體的外圓剖切開，上半體向上移動0.7

27、截平面拉伸0.7。全部并集

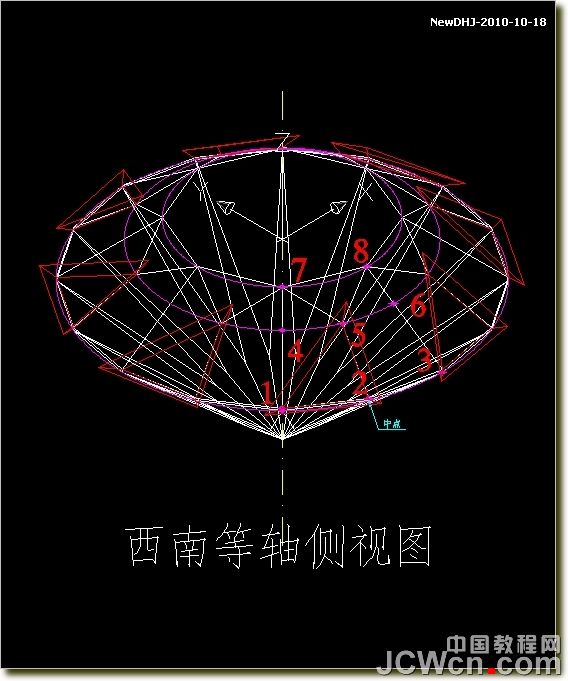

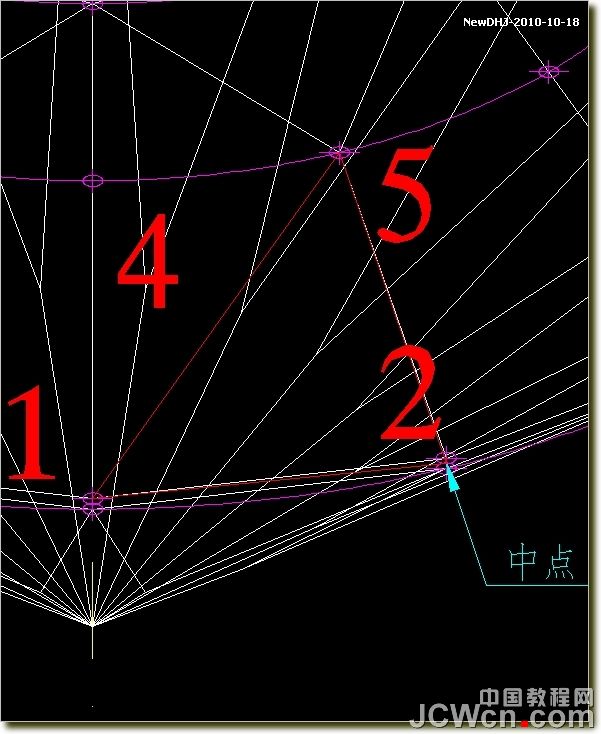

28、以5、1、及點位“2”移動位置后的中點做成三角

29、拉伸；傾斜角(T)：315；拉伸的高度：2

30、以中心線環形陣列8個
