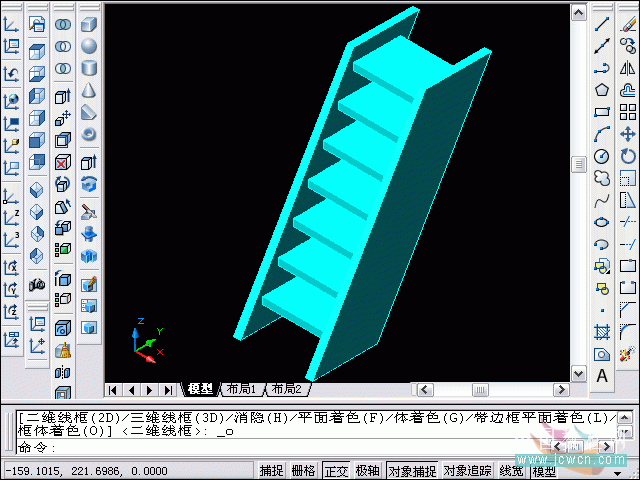

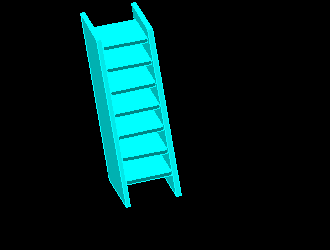

本題要畫的是一個小木梯，大家做題時，不要計較圖中尺寸與實際生活中的實物有何差別等，主要是要學習繪圖的步驟。

下面，是本習題的詳細繪圖步驟講解，最后面是繪圖步驟講解的Flash動畫演示：

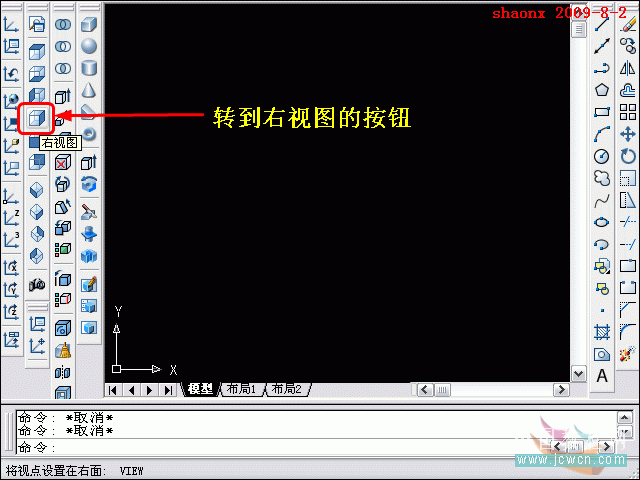

1、為了最終圖形的樣子以及繪制過程的方便，本題我們從右視圖開始。打開CAD后，點擊“右視圖”按鈕，進入到右視圖界面。

2、畫一長100的水平底邊和夾角為60度的斜線，斜線長度未知，可畫稍長點，如400。

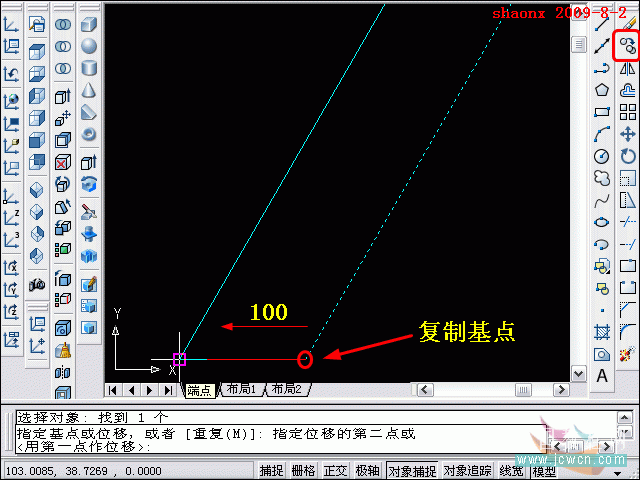

3、將斜線往左水平復制，距離為100，如下圖所示。

5、用R=0，對兩水平線及兩斜線做圓角，圓角后的圖形呈傾斜狀的平行四邊形。

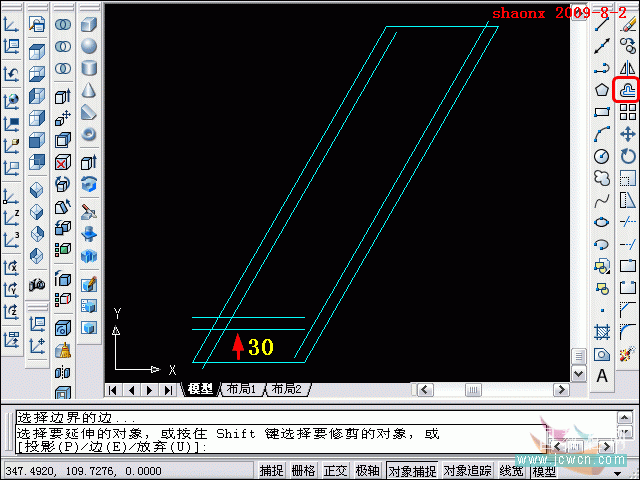

6、先將底邊往上偏移30，然后，對底邊的偏移線再往上偏移10，對兩條斜線個往內偏移10，見下圖。

7、在幾條偏移線之間畫一矩形，具體的矩形范圍見下圖所示。

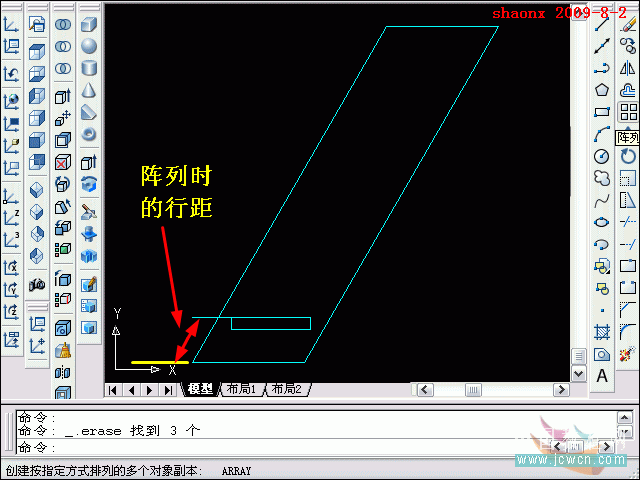

8、刪除掉偏移線，只留一根與底邊垂直距離為40的偏移線，并量出底邊與保留的偏移線間的斜線距離，這個距離就是等會要做的傾斜角度陣列的行距。
