下面就為大家介紹CAD繪制一把逼真的錐子方法，教程繪制出來的錐子很不錯，推薦到武林網，喜歡的朋友一起來學習吧！

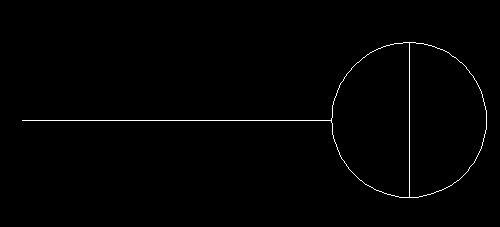

1、打開CAD，轉俯視圖，畫直徑30的圓，再在一側畫60長的直線

2、在圓上畫一條直線（連接兩象限點）

3、轉左視圖，再轉西南等軸測視圖，在直線與圓上的直線端點畫直徑8的圓

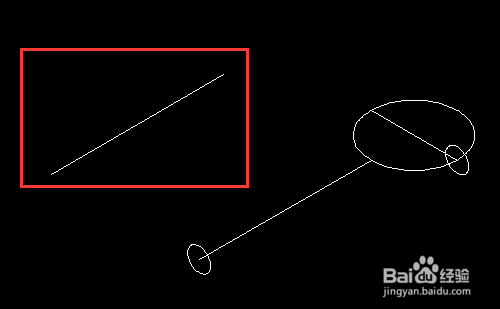

4、再畫一條60長的直線

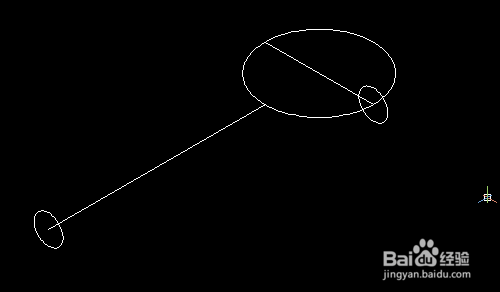

5、在直線的一端點畫直徑8的圓，中點畫直徑4的圓，另一端點畫直徑0.1的圓

6、依次放樣三個圓，轉概念視覺樣式

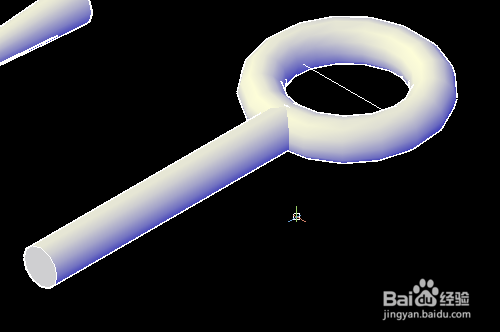

7、沿直線與直徑30的圓，掃掠兩個直徑8的圓

8、將錐形移到圓柱的端點，再刪除多余的線

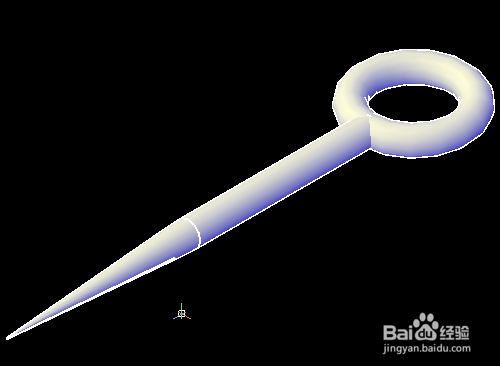

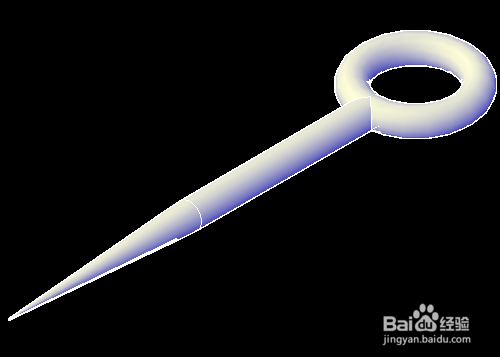

9、合并三個實體，錐子畫好了

注意事項

數據均以毫米為單位

以上就是CAD繪制一把逼真的錐子方法介紹，希望能對大家有所幫助！
