在cad布局中，有時候我們布圖的時候由于圖的方向不一樣，我們需要將布局里面的圖形旋轉方向，可是旋轉方向的話，其他布局里面的圖就會改變方向了，那么怎么既可以在布局里面改變圖像的方向，旋轉成自己需要的角度又不改變模型里面圖形的方向呢？小編給你分享小編的經驗

1、小編在模型里面打開一張cad圖形，如圖所示

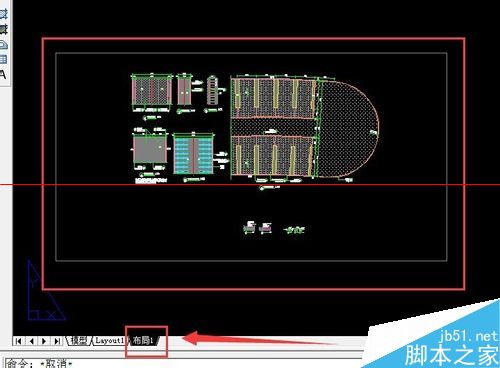

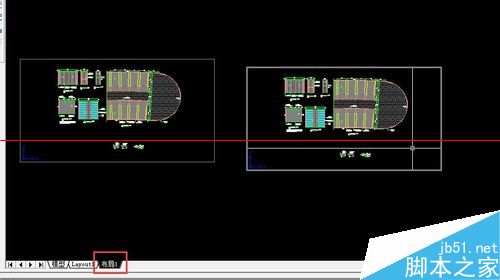

2、在布局里面，我們新建一個布局，然后復制一個布局又來對比變化，如圖所示

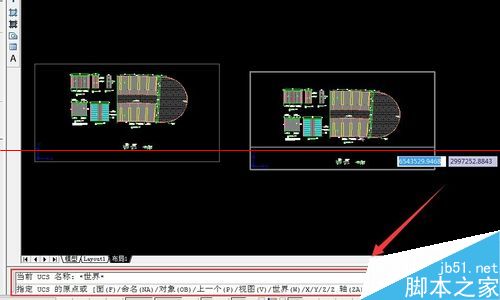

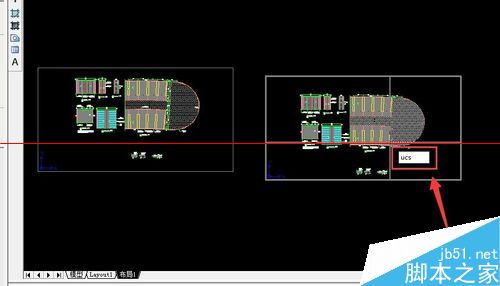

3、我們首先雙擊進入第二個布局里面，輸入命令ucs——空格，如圖所示

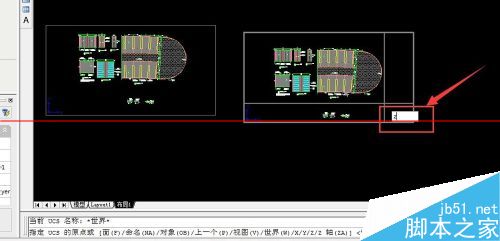

4、之后輸入z——空格，如圖所示

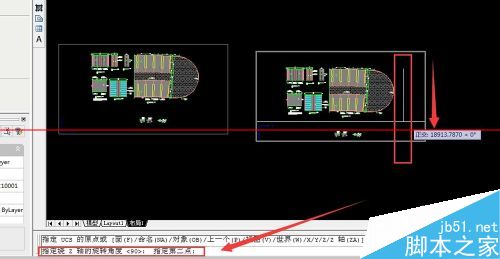

5、這里我們可以輸入自己需要旋轉的角度，也可以拉一條線段用以表示改變的方向，比如小編在布局右側拉了一條自上而下線段（線的方向也影響圖形改變的方向），如圖所示

6、之后輸入命令plan——空格，如圖所示

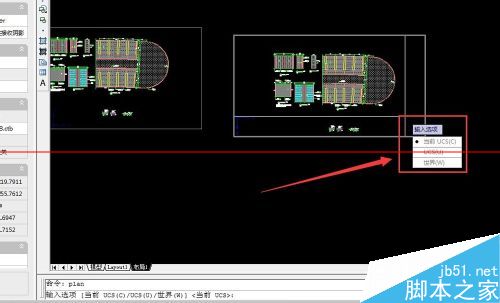

7、接下來會提示是否用當前的ucs，我們繼續按空格鍵，如圖所示

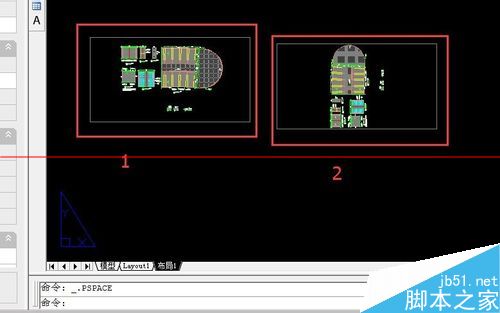

8、對比一下是不是之后第二個布局里面的圖形方向變了，模型里面沒有改變，成功
