對于做測量工作的廣大同仁來說，從CAD圖中提取多段線坐標是常用的方法。同時，也是比較準確的做法。下面本人就如何從CAD圖提取多段線坐標，并做相應數據處理提出自己的一點看法。

方法/步驟

第一步：打開CAD。在CAD命令行輸入"Li"。”選擇對象“，點選需要提取坐標的多段線?；剀嚒?/p>

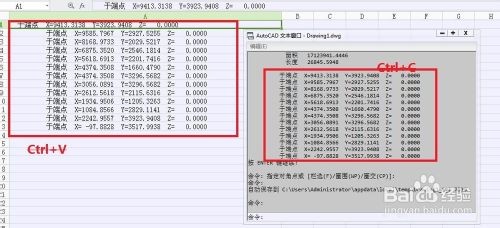

第二步：將CAD文本框中的數據復制到Excel中。選中文本框中的有效數據”Ctrl+C“,在打開的Excel中”Ctrl+V“。

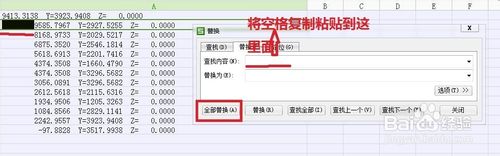

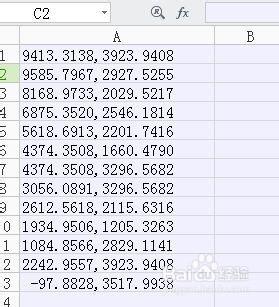

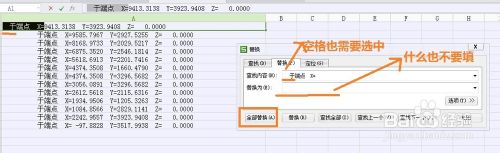

第三步：用Excel”替換“命令刪除不必要文字和空格。選中文本所在單元格。點擊”開始“右側的“替換”(或者”編輯“——”替換“)。選中第一格X坐標前的所有部分。復制粘貼到”查找內容“中。“替換為”什么也不用填。點選“全部替換（A）”。發現此時格式還是有些別扭。所以還要再進行幾步上述操作，將如第二行一樣格式文本中多余的空格刪掉。

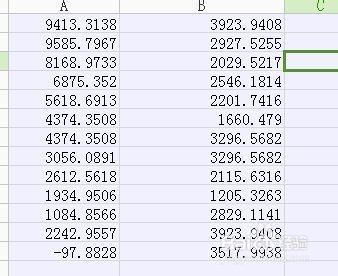

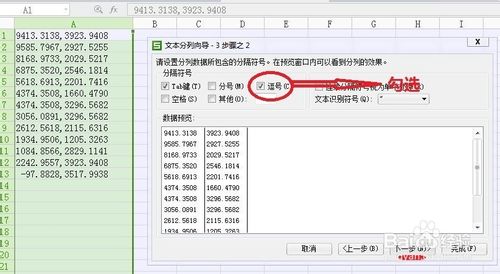

第四步：數據分列。選中文本所在列。選擇“數據”——“分列”———“下一步”——勾選“逗號”——“下一步”——“完成”。

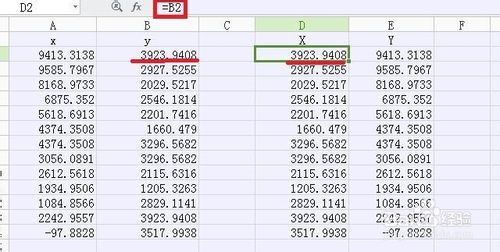

第五步：交換x,y坐標。

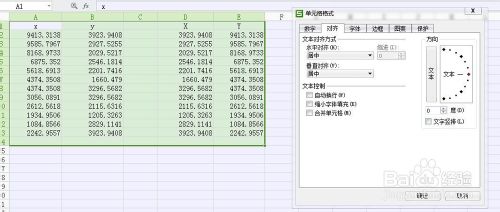

第六步：格式調整。“Ctrl+1”或者右鍵單擊選擇“設置單元格格式”，在里面調整格式

注意事項

在替換時一定要注意將空格替換掉。

以上就是如何從CAD中提取多段線坐標 并輸入Excel及其處理方法介紹，希望能對大家有所幫助！
