教你用CAD繪制二維和三維的紅五角星

方法/步驟

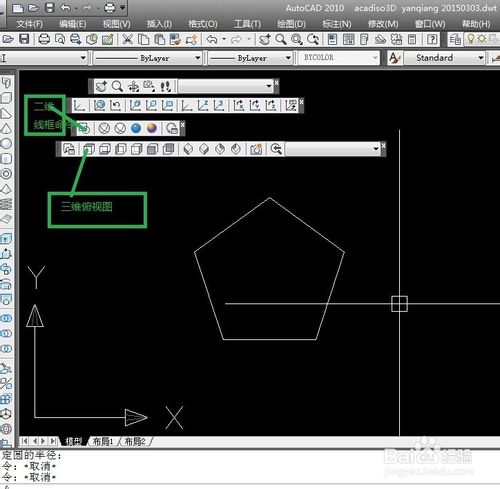

三維建模繪圖環境下，打開二維線框和三維俯視圖模式。

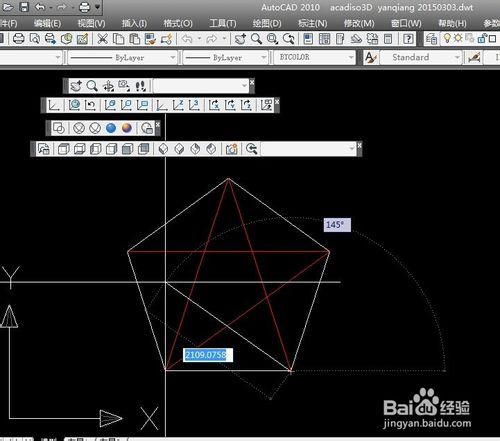

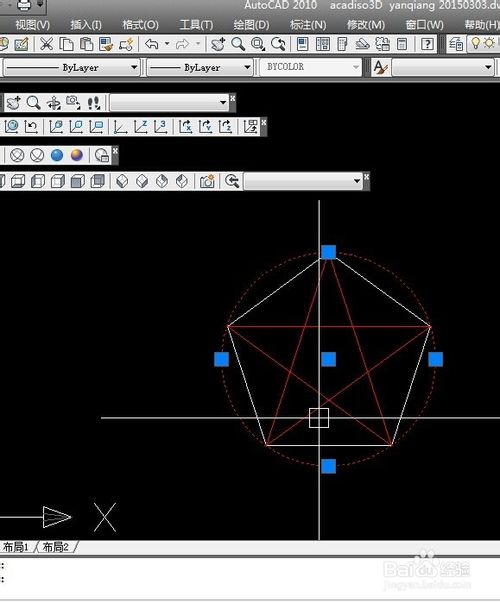

繪制正五邊形，并連接各頂點，得五角星二維。然后圓的3p命令繪制輔助圓，找到圓心。

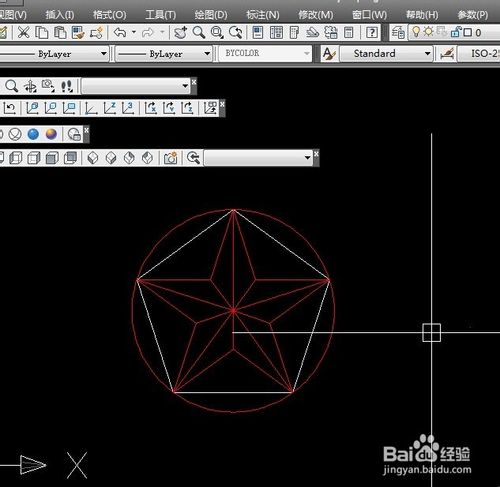

將圓心與五角星頂點及拐點相連

trim命令修剪

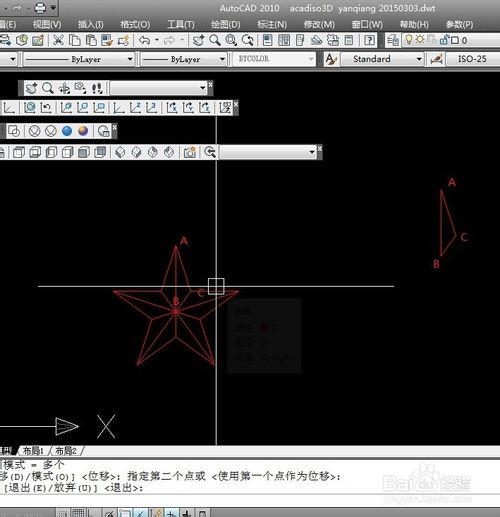

復制出ABC三角形，并用pedit命令將三角形變為多段線

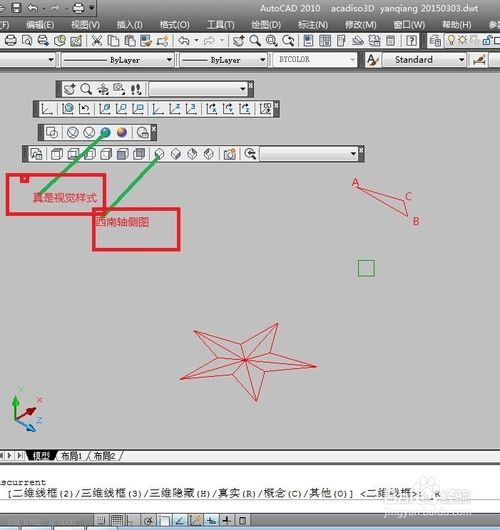

打開三維視圖，在西南軸測圖和真實視覺樣式下繪圖

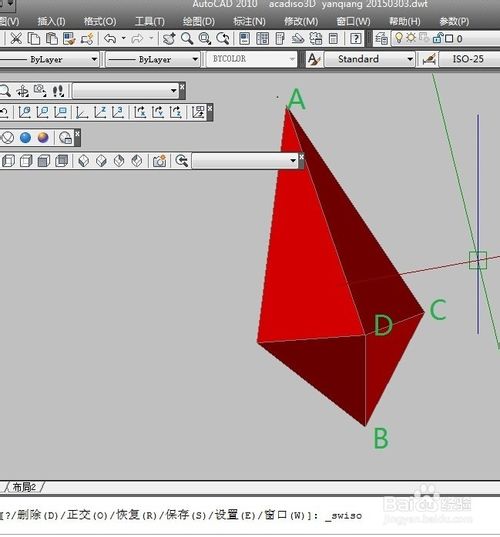

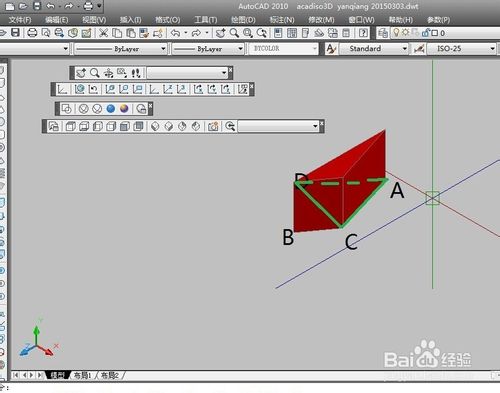

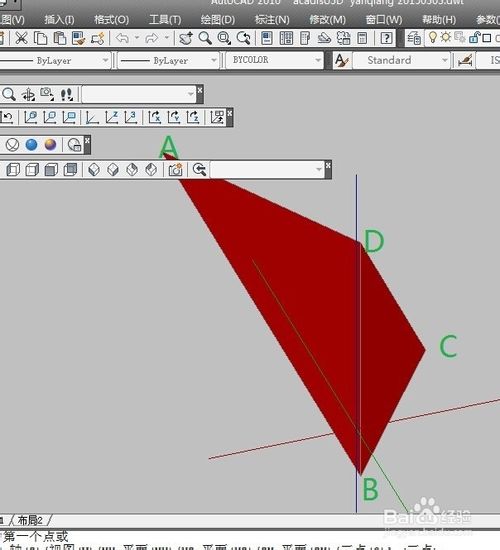

調整視圖方位，理由剖切命令中3點剖切，選acd三點剖切，

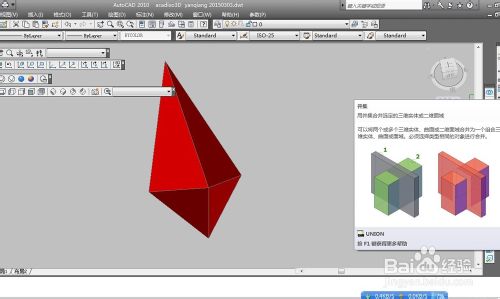

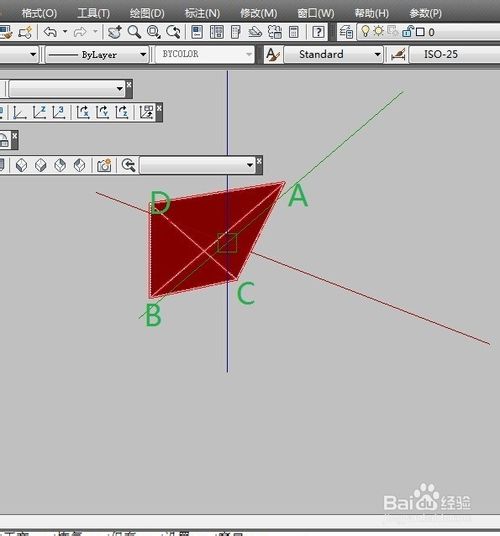

利用三維鏡像命令繪制，五角星的一角，然后用布爾命令合并，兩個小角

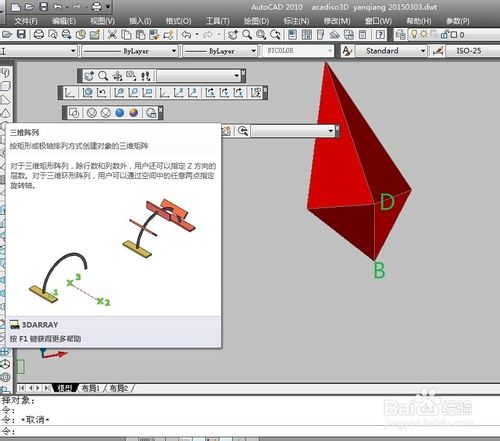

三維陣列，環形陣列，以BD為軸線

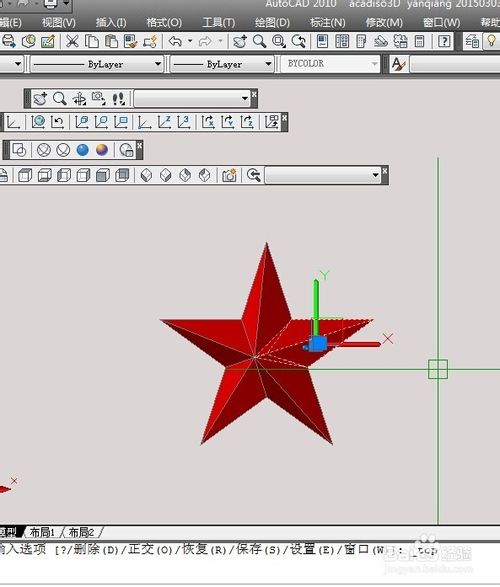

三維五角星

注意事項

選擇合適的三維視圖，是方便畫圖的關鍵

以上就是用CAD繪制二維和三維的紅五角星方法介紹，希望能對大家有所幫助！
