CAD圖紙導出PDF圖片格式，并設置打印樣式gu.ctb進行導出圖片。

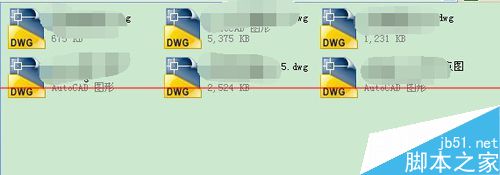

1、打開需要操作的CAD。“CTRL+P”跳出打印框。

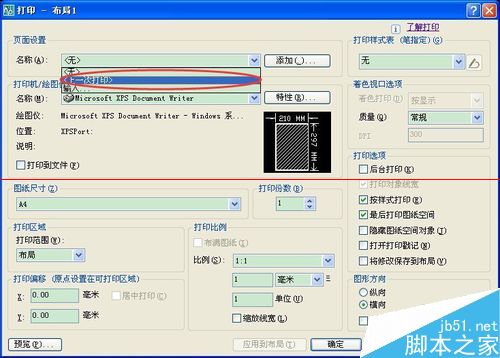

2、頁面設置的名稱，第一次就是無。后面如果是同操作的話 。選擇上一次打印就不用再設置下面的啦。

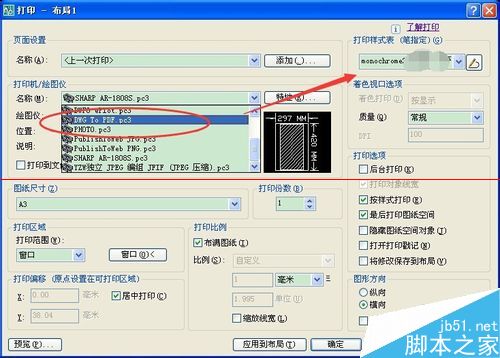

3、然后再設置打印機，選擇“DNG TO PDF”

4、打印樣式選擇gu.ctb。沒有可以新建

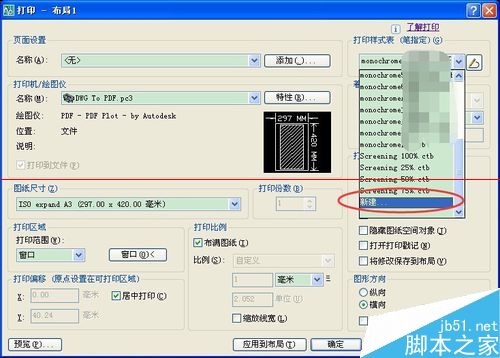

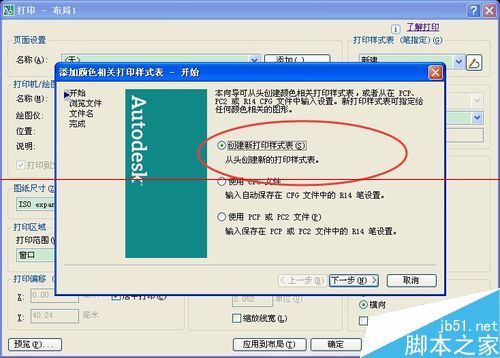

5、創建新打印樣式

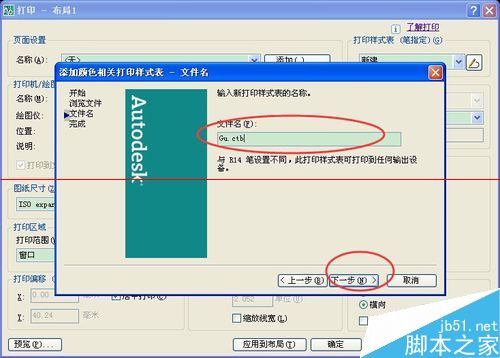

6、輸入gu.ctb

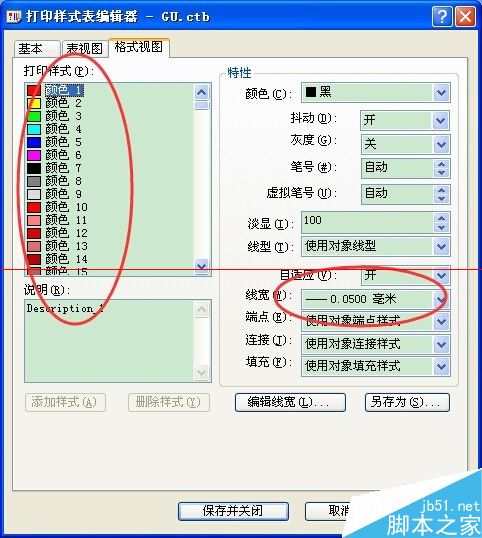

7、編輯需要設置的線型粗細、

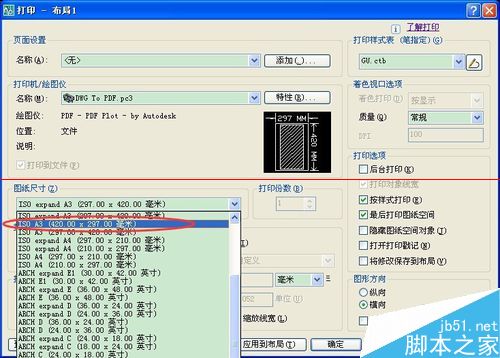

8、設置需要的圖紙尺寸大小

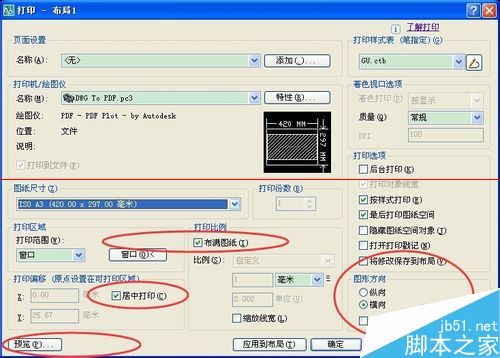

9、然后就是和打印一樣的。注意打印比例，布滿，居中打印。

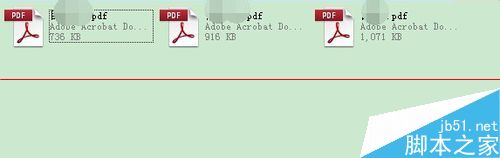

10、按打印，會跳到保存圖片的位置設置。然后就自動導出了。
