cad是畫圖常用的軟件，其中剖切又是三維圖形所必須的操作之一，這個操作可以讓你更容易的創建一個你想要的三維實體出來，下面就來看一下如何使用剖切命令吧。

1、創建一個三維實體，如下圖所示：

2、輸入sl命令進入剖切按鈕，或者選擇修改里的三維操作的剖切命令，在2014中可以直接在三維操作面板上面找到剖切命令

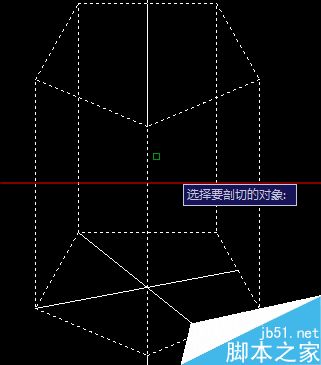

3、選擇實體，選擇好你創建的實體，會虛線顯示你所選擇的實體

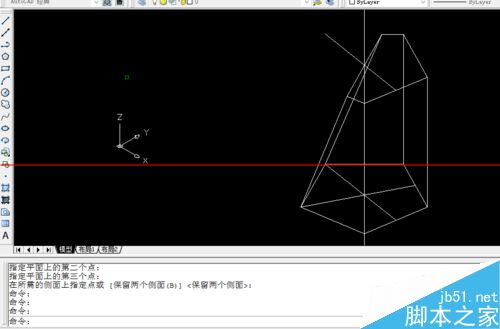

4、按enter鍵選定，輸入3，進入3點剖切，即3點選擇一個面，最后選定要保留的側面，效果如圖：

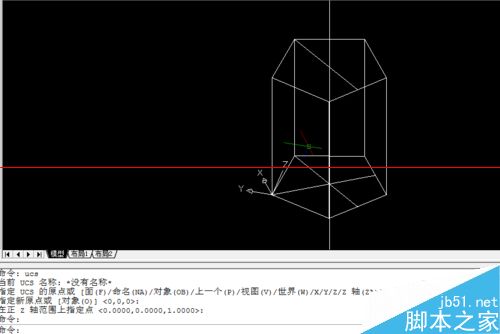

5、當然，你也選擇不輸入3，但你要新建一個世界，輸入ucs，回車，za，回車，選定z軸矢量建立坐標系

6、然后進入剖切命令，這里選定的兩點是用來確定與z軸平行的平面的，所以只要兩點就可以了，但是這兩點所確定的直線不能與z軸平行，否則命令不成功

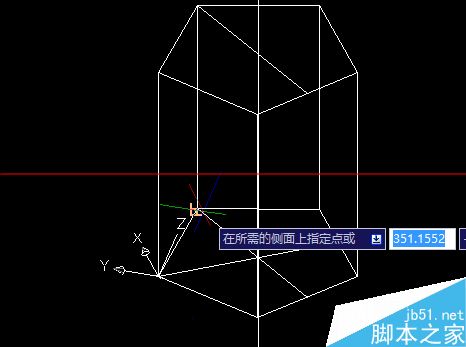

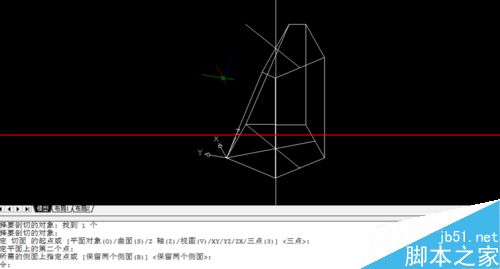

7、選定兩點時最好選則與已知的邊，如圖所示：其中起點為坐標原點，圖上顯示的是第二個點，至于所需側面的點就是要保留下來部分上面的任意一點都可以

注意事項：

1、如果在sl命令下不輸入3命令，則只能用兩點與z軸確立平面，即沿z軸方向剖切

2、所需側面的點可以是要保留下來實體上的任意一點，但不能是切掉那部分的點，否則會一直提示選擇所需側面的點
