在使用CAD時我們常常都是使用CAD來進行平面圖形的繪制，但是ＣＡＤ其實也強大的立體圖繪制功能，因此在這里給大家介紹CAD立體圖的繪制技巧

1、一般我們進入CAD時都是處于二維圖形繪制的界面，因此我們首先需要進入三維圖形繪制模式。如圖模式的切換在圖中左上角部分。

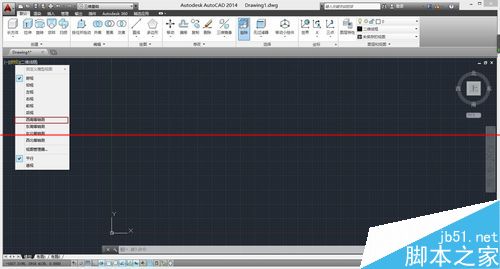

2、點擊俯視連個字，會彈出如下界面，然后我們選擇西南等軸測作為我們的視圖。（也可根據需要選擇其他立體視圖）

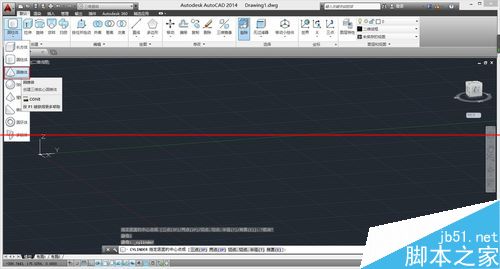

3、然后我們點擊圖中左上角的圖形部分，將圖形選擇為圓錐體。點擊確定后左上角部分會顯示成為圓錐體

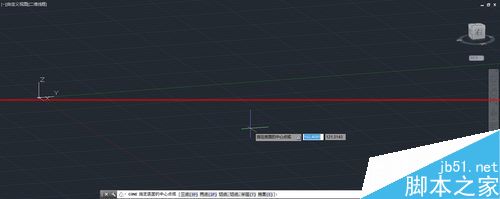

4、然后我們需要選擇圓錐體，底面圓的中心點。（這個是確定圓錐體位置的關鍵）

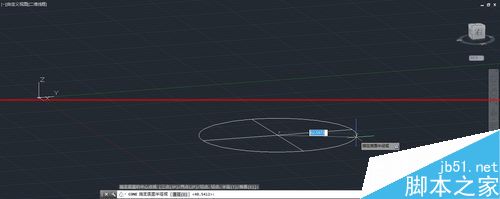

5、單擊確定圓心位置以后，我們需要輸入底面圓的半徑，以此來確定一個唯一的圓

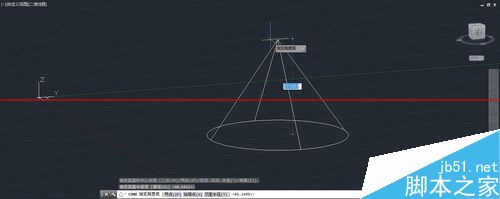

6、然后確定好底面圓以后，最后確定圓錐體的高

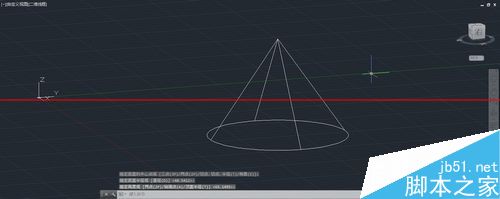

7、點擊確定以后，一個圓錐體就畫好了。

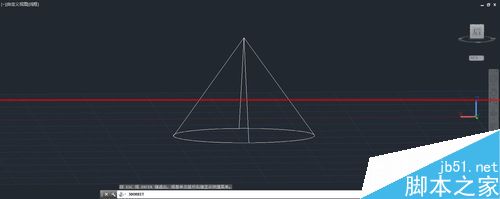

8、換個角度觀察下你的成果吧。
