CAD有著廣泛的應用領域，在全球500強企業中有90%的企業均使用，它來做輔助設計。在CAD的使用中有很多的技巧，今天我們來學習如果更改圖紙的比例尺

1、首先我們繪制完成了一張比例尺的圖，但是此時標注得到的比例為1:1的比例尺不滿足我們的標注要求

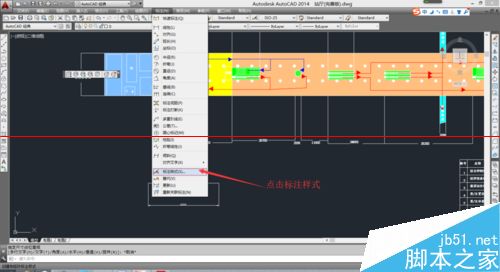

2、如圖我們點擊標注菜單、然后選擇菜單中的標注樣式

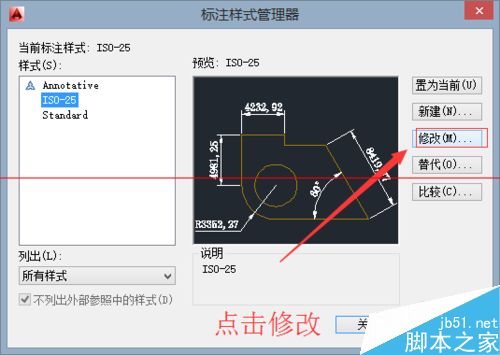

3、此時會彈出一個標注的樣式管理器，選擇樣式管理器中的修改

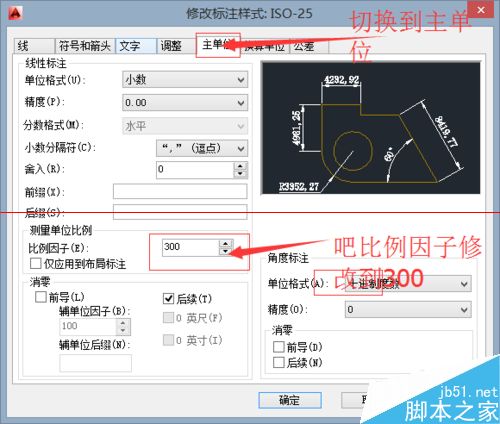

4、在樣式管理器中選擇主單位菜單頁，并吧測量單位比例從1調整到300

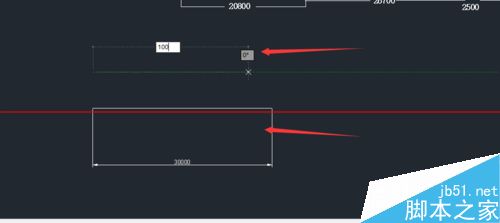

5、此時我們在畫一條圖上100單位的線，然后進行標注

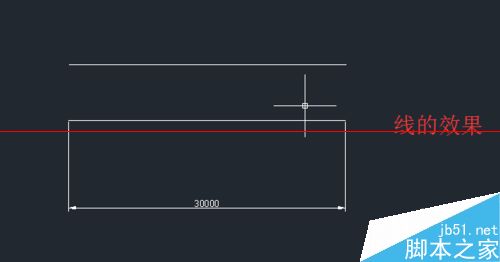

6、我們就會看到標注得到的單位30000，下圖展示了標注的效果

7、如果想使用其他的比例尺，用同樣的方法進行更改就好
